Ступінь захисту ip по гост 14254-96 (МЕК 529-89)

При відсутності необхідності в нормуванні характеристичної цифри її слід замінювати на букву Х (або XX, якщо опущені дві цифри).
Додаткові і (або) допоміжні літери опускають без заміни.

При використанні більш однієї додаткової літери застосовують алфавітний порядок.
Якщо оболонка забезпечує різні ступені захисту в залежності від розташування обладнання, передбаченого відмінностями в монтажі, відповідні ступені захисту повинні бути вказані виробником в інструкції для кожного випадку монтажу.

Елементи коду IP і їх позначення:

Значення для захисту обладнання

Значення для захисту людей

Перша характеристична цифра

від проникнення
зовнішніх твердих
предметів:

Від доступу до небезпечних
частинам:

діаметром> = 50 мм

тильній
стороною руки

діаметром> = 12,5 мм

діаметром> = 2,5 мм

діаметром> = 1 мм

Друга характеристична цифра

Від шкідливого впливу в результаті проникнення води:

каплепаденія (номінальний кут 15 °)

сильне дію струменів

тимчасове нетривалий занурення

Поширені приклади коду IP:

IP21 - Захист від дотику рукою (пальцем) зі здатністю витримувати вертикальні бризки води (технічно це звичайний розподільна шафа, наприклад навісного виконання);
IP44 - Захист від дотику інструментом / дротом більш 1мм зі здатністю витримувати бризки води з усіх напрямків (технічно це можна уявити як вуличний вимикач);
IP65 - повний захист від попадання пилу зі стійкістю до спрямованого впливу струменем води (Фара автомобіля, вуличний бокс для вузла обліку).

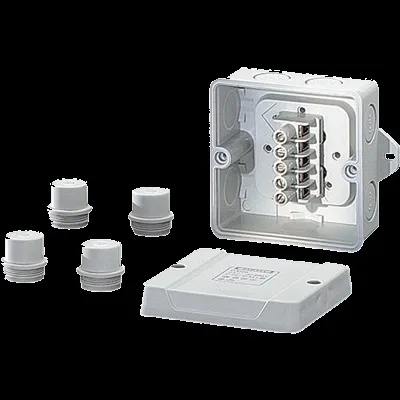

Приклад распаєчної коробки відкритої установки IP65 з гермитичность сальниками і затягується кришкою:

Повний текст ГОСТ 14254-96 доступний для скачування в форматі Word
