Геологічний профіль (розріз) родовища являє собою перетин родовища вертикальною площиною.

Складають його за розрізами свердловин для наочного зображення будови родовища.

Розрізняють такі геологічні профілі:

а) поперечний (профіль по падінню), що проводиться навхрест простягання порід;

б) поздовжній (паралельний простиранию), що проводиться по простяганню порід;

в) діагональний по відношенню до простягання і падіння порід.

Основні правила побудови геологічного профілю по свердловинах наступні.

1. Масштаб профілю слід вибирати однаковим з масштабом карти, яка б показала розташування свердловин (коли масштаб карти невеликий, а на профілі необхідно показати окремі деталі, масштаб профілю вибирають більшим у порівнянні з масштабом карти); обраний масштаб відзначають на профілі.

2. При креслення профілю слід приймати горизонтальний і вертикальний масштаби однаковими (в платформних умовах при досить великій відстані між свердловинами в порівнянні з їх глибиною масштаб можна вибирати різних).

3. Профіль слід викреслювати в певній послідовності щодо сторін світу, а саме: зліва направо Ю-С; Пд-СВ; 3-В; СЗ-ЮВ.

Складають профіль в наступному порядку:

а) проводять лінію рівня моря і графічно визначають вертикальний масштаб;

б) на лінії рівня моря точками показують положення свердловин на профілі відповідно до обраного масштабу;

в) через зазначені точки проводять вертикальні лінії стовбурів свердловин і в масштабі показують позначки Альтітуда свердловин; при з'єднанні цих відміток отримують рельєф поверхні в профілі свердловин;

г) проводять другу лінію, паралельну проведеним стовбура свердловини, і викреслюють в умовних знаках колонку розрізу кожної свердловини;

д) корелюють розрізи свердловин і викреслюють геологічний профіль.

При складанні геологічного профілю по свердловинах необхідно враховувати можливі спотворення його через різних масштабів по горизонталі і вертикалі і спотворення, одержувані при виносці свердловин (що не потрапили в перетин профілю) на напрямок профілю, а також при викривленні їх.

Структурна карта - графічне зображення форми залягання покрівлі або підошви будь-якого пласта за допомогою горизонталей (ізогипс). Відмітки ізогипс нижче рівня моря беруть зі знаком мінус, вище рівня моря - зі знаком плюс.

Рівні по висоті проміжки між Ізогіпс називаються перетином ізогипс.

Будують структурну карту таким чином (рис. 3). Досліджувану поверхню, що відокремлює пласт А від пласта В, подумки розсікають горизонтальними площинами, починаючи від рівня моря. В даному випадку відстань між цими площинами, або перетин ізогипс, прийнято рівним 100 м. Лінії перетину горизонтальних площин з досліджуваної поверхнею (покрівля або підошва пласта) в певному масштабі відкладають на плані,

Зазвичай при пологому заляганні пластів перетин ізогипс беруть рівним 2 -: - 5 м, а коли спостерігається більш-менш круте залягання пластів - 10 -: - 25 м і більше. При одноманітному падінні пластів відстані між Ізогіпс залишаються однаковими.

При зменшенні кутів падіння пластів ізогіпс будуть розходитися і, навпаки, зі збільшенням кутів падіння вони будуть зближатися.

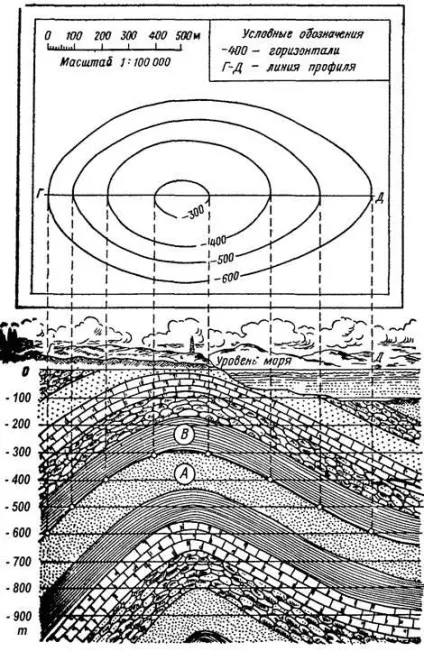

Мал. 3. Приклад побудови структурної карти
