Крайовий підсилювач НЧ

Пропонований увазі Новомосковсктелей підсилювач виконаний по бестрансформаторних схемою на широко поширених транзисторах. Розділовий конденсатор застосований лише у вхідному ланцюзі; зв'язок між усіма каскадами і навантаженням гальванічна. Вихідна потужність підсилювача 20 Вт при коефіцієнті нелінійних спотворень 0,8%. Діапазон робочих частот від 30 Гц до 20 кГц при нерівномірності частотної характеристики ± 3 дБ. На частоті 1 кГц вхідний опір підсилювача 10 кому, вихідна 0,15 Ом. Відношення напруги корисного сигналу до напруги перешкоди на виході підсилювача 80 дБ. Воно визначалося як відношення напруги на навантаженні при Рвих = 20 Вт до напруги на навантаженні при відсутності вхідного сигналу і розімкнутому вході підсилювача. При цьому для забезпечення такого ж напруги пульсацій джерела живлення, як і при Рвих = 20 Вт, останній навантажувався струмом 0,9 А. Харчується підсилювач від нестабілізованої випрямляча з заземленою середньою точкою.

В підсилювачі вжиті заходи для того, щоб струм, споживаний від джерела живлення на верхніх частотах (від 20 кГц і вище) не перевищував струму, споживаного при сигналі частотою 1 кГц, більш ніж в 2,5 рази.

З таким збільшенням споживаного струму, як показує практика, цілком можна миритися, оскільки рівень високочастотних складових в реальних програмах менше, ніж низькочастотних.

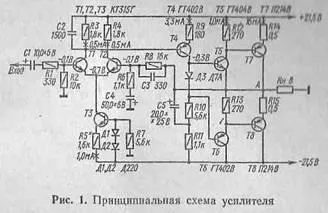

Принципова схема підсилювача приведена на рис. 1. Транзистори T1, Т2 утворюють диференційний вхідний каскад. Емітерний ланцюга транзисторів живляться від стабілізатора струму на транзисторі Т3. Далі йдуть підсилювач напруги на транзисторі Т4, фазоинвертор на транзисторах Т5, Т6 і вихідний каскад на транзисторах Т7, Т8. Відомо, що повністю реалізувати переваги диференціального каскаду можна, включивши в його емітерний ланцюг генератор стабільного струму. При цьому стабілізуються режим транзисторів Tl. T2 і, як наслідок, режим підсилювача в цілому.

Оскільки транзистор Т3, що працює в режимі генератора струму, має високий внутрішній опір змінному струму, забезпечується практично повне придушення синфазних сигналів, якими є, зокрема, пульсації джерела живлення і взагалі будь-які зміни напруги джерела живлення.

У даному підсилювачі (якщо витримані номінали елементів, зазначені на схемі) балансування зберігається при зміні напруги живлення від 10 до 25 В. Змінюється лише величина максимальної потужності неспотвореного сигналу.

Підсилювач охоплений глибоким негативним зворотним зв'язком як по постійному (через резистор R8), так і по змінному (через ланцюжок R8R6C4) току.

Для обмеження струму, споживаного підсилювачем від джерела живлення на вищих звукових частотах, введена зворотний зв'язок через конденсатор СЗ, і з тією ж метою резистор навантаження першого каскаду R3 зашунті-ваний конденсатором С2.

В каскад посилення напруги (Т4) введена позитивний зворотний зв'язок по харчуванню (вольтодобавки), в ланцюг якої входять елементи R10, R11, C5.

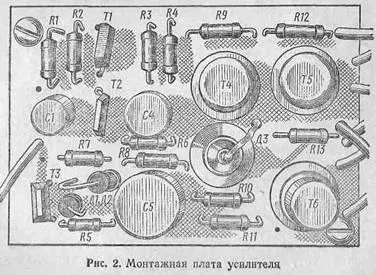

Підсилювач змонтований на платі розміром 40 X 60 мм. виготовленої з склотекстоліти товщиною 3 мм (рис. 2). Кінцеві транзистори встановлені на радіаторах (див. Наприклад, Радіо, 1976, № 4, с. 35).

В підсилювачі застосовані резистори Rl - R13 - МЛТ-0,25, бажано з допуском ± 5%; резистори R14, R15 - дротяні, намотані проводом ПЕММ-0,4 на корпусі резистора МЛТ-0,5 в один ряд. Електролітичні конденсатори - К50-6; інші - КМ.

Транзистори Е1, Т2, Т3 - КТ315Г встановлювалися без підбору за Встав. Транзистори Т4, Т6 - ГТ402В, Т5 - FT404B, застосовані з Встав = 60-80. Транзистори Т7, Т8 -П214В з Встав = 40-80. Транзистори Т5, Т6, Т7, Т8 підбиралися з розкидом по ЗСТ не більше 20%.

Налагодження підсилювача. Перше включення вироб водять при зниженій напрузі живлення 10-12 В і відключеному опорі навантаження. Опір резистора R5 підбирають так, щоб в точці А (див. Рис. 1) встановлювалося напруга 0 ± 0,1 В.

Потім підключають опір навантаження і напруга живлення підвищують до необхідної величини. Напруга в точці А не повинно змінюватися при цьому більш ніж на ± 0,05 В.
