стрижневі ящики

Стрижневі ящики за конструктивними особливостями поділяються на цілісні, роз'ємні і витрусіть.

Цілісні стрижневі ящики (рис. 15, а) застосовуються для виготовлення стрижнів нескладної конфігурації і з великими ухилами на бічних поверхнях, спрямованими в бік набивання суміші. У більшості випадків такі стрижні з боку набивання мають пласку поверхню.

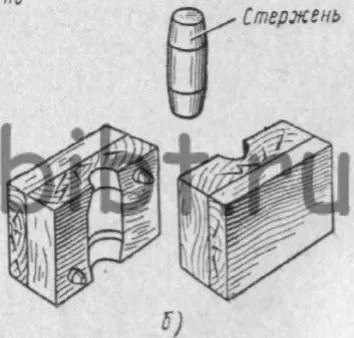

Мал. 15. Типи стрижневих ящиків

Роз'ємні ящики (рис. 15, б) набули найбільшого поширення і застосовуються для виготовлення стрижнів різноманітної конфігурації. Залежно від конструкції і матеріалу, з якого виготовлений ящик, його частини перед набиванням скріплюються між собою скобами, струбцинами, болтами з гайками або ексцентриковими зажимами. Виготовляє складні стрижнів в роз'ємних ящиках може здійснюватися із застосуванням окремих частин.

Витрусіть ящики (рис. 16) використовуються для виготовлення стрижнів складної конфігурації. Витрусіть ящик складається з ящика 1 і з коробки 2, в яку вставляються чотири вкладиша 4, 5, 6, 7, щільно прилягають до її бічних стінок. При розвороті стрижневого ящика на 180 ° вкладиші, маючи великі ухили, легко витрушують разом зі стрижнем і потім знімаються з стрижня. У ящиках такої конструкції можна отримувати стрижні зі зворотними схилами, виступами і западинами на стінках. Для зручності розвороту (кантування) до ящика з однією зі сторін кріпляться, сегменти 3.

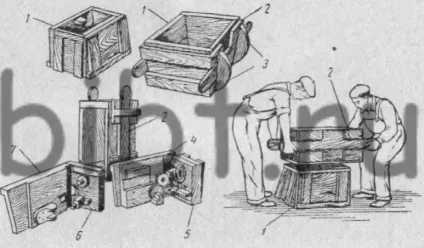

Мал. 16. Витрусіть стрижневий ящик
