Стрічки, рулетки і їх компарірованіе

Вимірювання ліній на місцевості - один з найбільш поширений-них видів геодезичних вимірювань, без них не обходиться жодна геодезична робота. Лінії вимірюють на горизонтальних, нахил-них і в вертикальних площинах. Вимірювання виконують безпосереднім-ного - землемірними стрічками, рулетками і дротами, і кос-венно - електронно-оптичними, нитяними і іншими дальноме-рами.

Землемірний стрічка ЛЗ (рис. 33, а) являє собою сталеву смугу довжиною 20, 24, 30 і 50 м, шириною 10. 15 мм і тол-щіной 0,5 мм. На кінцях стрічки зроблено за одному штриху 1, між якими і вважається довжина стрічки. У вирізи 2 у штрихів вставля-ють шпильки, фіксуючи довжини вимірюваних відрізків. При виміру-ях стрічку розтягують за ручки 7.

На кожній площині стрічки нанесені поділки через 1, 0,5 і 0,1 м. Для виключення прорахунків при вимірюванні ліній, мень-ших, ніж номінальна довжина стрічки, підписи метрових поділок на одній площині зростають від одного кінця стрічки, а на іншій - від протилежного. Метри на стрічці відзначені мідними пластин-ками 4, півметрові ділення - заклепками 3, дециметрові - від-отворами 5. Менших поділів не роблять. Довжину відраховують з точністю 1 ^ до сотих часток метра шляхом ділення дециметрових час-

між отворами) на око (на малюнку відлік від початкового штриха до вертикальної смуги дорівнює 13 м 14 см).

Землемірний шкаловая стрічка ЗЛШ (рис. 33, б) від-Ліча від описаної наявністю на кінцях шкал з міліметровими-ми розподілами в межах 10 см. Номінальною довжиною стрічки є-ється відстань між нульовими штрихами шкал.

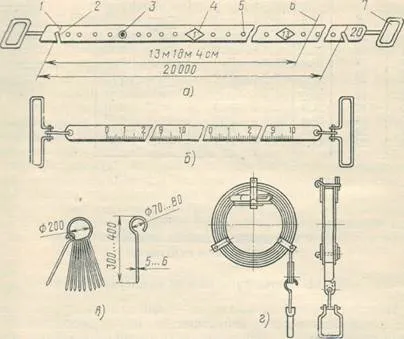

Мал. 33. землемірних стрічки (а, б, г) і шпильки (в):

а, б - при вимірюванні, г - на верстаті; / - штрих, 2 - виріз, 3 - заклепка, 4 - пластина, 5 - отвір, 6 - лінія, до якої виконано вимір, 7 - ручка

У комплект ЛЗ і ЛЗШ входять набори (від 6 до 11 шт.) - п і л е к (рис. 33, в) - металевих стрижнів із загостреними кінцями і кільцями-ручками. Для перенесення шпильки надягають на дротове кільце.

Для транспортування і зберігання стрічки намотують на ме-левих кільцевої верстат (рис. 33, г).

Рулетки випускають сталеві і тееьмяние.

Сталеві рулетки мають довжину 1, 2, 5, 10, 20, 30, 50 і 100 м, ши-рину 10. 12 мм, товщину 0,15. 0,30 мм. На полотні рулетки нанесе-ни розподілу через 1 мм по всій довжині (рис. 34, а) або тільки на першому дециметр (рис. 34, б). В останньому випадку все інше: відно розмічено штрихами через сантиметр. Цифри підписані у кожного дециметрового розподілу. У рулеток з сантиметровими поділками відліки беруть до 0,1 поділки або до 1 мм, у рулеток з міль-

ліметровимі поділами - до 0,2 мм. Цифри у метрових поділок дані з розмірністю - буквою М. Сталеві рулетки випускають або з полотном, намотаним на хрестовину або вилку (рис. 34, в), або в футлярі (рис. 34, г). Для вимірювання коротких відрізків ру-льотки роблять вигнутими по ширині - желобкового (див. Рис. 34, г).

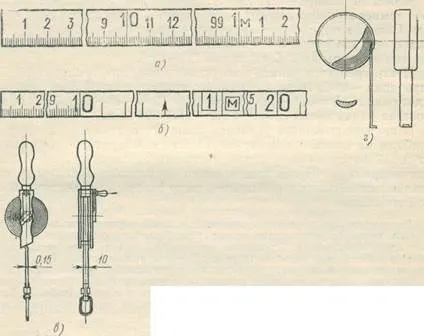

Мал. 34. Сталеві рулетки: а, б - види ділень, в - намотана на вилці, футлярі

Довгомірні сталеві рулетки типу РК (на хрестовині) і РВ (на вилці) застосовуються в комплекті з приладами для натяж-ня, динамометрами. Динамометрами, зазвичай пружинними, забезпе-печивают стандартне натяг рулетки до 10 Н.

Тесьмяние рулетки Складаються з щільного полотна з металеві-ськими, зазвичай мідними, прожилками. Полотно тесьмяной рулетки покрито фарбою і має ділення через 1 см. Такими рулетками користуються, коли потрібна мала точність вимірювання. Тесьмяние рулетки згортаються в пластмасовий корпус.

До початку роботи стрічки і рулетки компаріруют або еталоном-ють, т. Е. Порівнюють з еталонами. За еталони, приймають відріз-ки ліній на місцевості або в лабораторії, довжини яких відомі з високою точністю. Довжина / мірного приладу стрічки або рулетки виражається рівнянням / = / о + А / к + А / г, де / 0 - номінальна дли-на стрічки при нормальній температурі (в СРСР прийнята темпера-туру 20 ° С); А / к-поправка за компарірованіе; А / г-поправка за температуру.

Кожній стрічці і рулетці надається технічний паспорт, в ко-тором і вказують рівняння цього мірного приладу. Поправки дають для різних відрізків (штрихів) мірного приладу; в біль-шинстве випадків досить знати поправки для кожного метрового штриха. Рівняння мірного приладу може мати, наприклад, такий вигляд: / зо = 30 + 3,8 при ^ = 20 ° С, т. Е. Мірний прилад довжиною 30 м при температурі 20 ° С має поправку до кінцевого штриха 4-3,8 мм "

Щоб обчислити номінальну довжину мірного приладу для каж-дого температурного режиму експлуатації, надходять таким обра-зом. Спочатку визначають величину поправки за температуру. Через Вестн, що коефіцієнт лінійного розширення стали при зраді-ванні температури на 1 ° С дорівнює а = 12,5 • 10

Нехай потрібно дізнатися повну поправку при температурі екс-плуатації -6 ° С. Тоді для мірного приладу довжиною 30 м поправка буде дорівнює: иг = АУ ^ 0) • ЗОД / г = 12,5 • 10 б (-6 ° - 20 0) -30 = 9,8 мм, а загальна довжина стрічки / 30 = 30 + 3,8-9,8 = 29,994 м.

У виробничих умовах найчастіше еталоніруют мірні прилади на польових компараторах. Ці компаратори представля-ють собою вирівняні ділянки місцевості переважно з твер-дим покриттям. Кінці компаратора закріплюють знаками зі спе-соціальними мітками, відстань між якими відомо з біль-шою точністю.

Розглянемо процес еталонірованія, якщо довжина мірного приладу, наприклад рулетки, приблизно дорівнює довжині компаратора. Рулетку розмотують і уклади-ють уздовж компаратора. За допомогою динамометра рулетці надають натяг 100 Н і спостерігачі підводять штрихи рулетки до мітках знаків. Керівник, роботи вимірює температуру повітря, і по його команді спостерігачі беруть одночасно відліки по шкалі рулетки: у переднього П і заднього 3-решт. Керівник еталонірованія записує результати в журнал (табл. 3). Таких пар відліків роблять кілька, зрушуючи між кожною парою відліків рулетку

зі створу вимірів на 2-3 см. Різниці пар відліків не повинні відрізнятися: ем на 2 мм. Якщо різниця більше, то роблять повторні вимірювання. Ген-у повітря вимірюють з точністю до 1 ° С.

Поправка 'в довжину рулетки за температуру, при якій проводиться ця-: пізнання, буде дорівнює А / * = 12,5-10

6 - (10-20) -30 м = - 3,8 мм. Значить, котрі три-відрізка еталоніруемой рулетки дорівнювала / = 29953,2 мм - 3,8 мм-

Довжина компаратора в розглянутому прикладі Під = 29954 мм. 1огда по-

; Ка в довжину рулетки при <= +20° С и натяжении 100 Н равна Ык =1—Вй = =. -48,8 мм — 29 954 мм= —5,2 мм.

Компарирование довгомірних рулеток і стрічок в польових умо-

* Х виробляють на компараторах, довжина яких близька до 120 м.

Таку довжину вибирають для того, щоб укласти мірний прилад на

лараторе кілька разів. Мірні прилади укладають в прямому в зворотному напрямках в описаній послідовності.

Поправку за компарірованіе визначають з виразу А / к = =, В0 _; 2) / П) Г де 1'- довжина компаратора, отримана з багато- ^ тних вимірювань; я число укладень мірного приладу.

Для попереднього еталонірованія або при необхідності

ть фактичну довжину знову одержуваного мірного приладу зі гравнітельно низькою точністю вдаються до такого прийому. Нор-мінімальний мірний прилад (нормальним вважається прилад, прошед-

еталонування) і випробовуваний укладають на площині, поєднують початкові штрихи, натягують з однаковою силою і міліметровою лінійкою вимірюють відстані між кінцевими штрихами. Виміряна величина буде поправкою випробовується мірного приладу по відношенню до нормального. Визначення по-правки в довжину випробовуваної рулетки роблять після приведе-ня довжини нормальної і випробовуваної рулетки до однієї і тієї ж

На будівельно-монтажному майданчику часто доводиться откло-дивать довжину меншу, ніж довжина рулетки. В цьому випадку перевірити-ють довжини метрових, дециметрових і більш дрібних ділень. Еталоном-вання дрібних поділок виконують контрольної (наприклад, же-Невської) лінійкою, де мінімальні відрізки нанесені через 0.2 мм. Показання зчитують через збільшувальне скло або мікроскопи.

Вимірювання лінії полягає в тому, що мірний прилад (стрічку, ру-річку) послідовно відкладають між початковим і кінцевим пунктом вимірюваної лінії. Для цього спочатку підготовляють до через оенію створ лінії і вимірювальні прилади. При підготовці створу лінії її кінці фіксують колами, -ирямі, обрізками труб; розчищають 1,5. 2 м смуги від рости-: ьности і залишків знесених будівель; забивають кілки, штирі в: тах перегинів місцевості. Приблизно через кожні 100 м лінію позначають на місцевості вішками - дерев'яними або металеві-ськими кругляками з рівномірним яскравою червоно-білим забарвленням і: стрении кінцем. Їх встановлюють або на око, або з по-

міццю оптичної зорової труби з такою частотою, шо забезпе-чувати видимість трьох суміжних. Вешеніе на око менш точ-но, ніж за допомогою оптичної труби, однак його точність цілком достатня, якщо вимір робити мірною стрічкою зі шпильками. Вешеніе виконують прийомами «від себе» і «на себе». При веше-ванні (рис. 35, а, б) «від себе» один мерщик стає на вихідній точці (вісі) /, на кінцевій точці встановлює віху 7 такої ви-

Мал. 35. Вешеніе лінії:

а - профіль, б - план; 1, 4, 7 - віхи, 2,5 - шпильки, 3, 6 - домеров

ти, щоб вона була видна з вихідної точки. Другий мерщик по створу на відстані не більше 100 м від початку встановлює ве-ху 4, переміщаючи її перпендикулярно створу до збігу її з ве-хой 7 на кінцевій точці. Команди про усунення встановлюється віхи в створ подають сигналом руки. При вешеніі «на себе» мер-щик виставляє тичку або укладає мірну стрічку в створі двох інших віх, маючи їх перед собою.

Вимірювання лінії (рис. 36) виконує бригада з двох чоловік. Стрічку розмотують з кільця. Передній мерщик 4 (МП) з десятьма (п'ятьма) шпильками і переднім кінцем стрічки простягає стрічку 5 і за вказівкою заднього 6 мерщика (МЗ) укладає її в створ 2 вимірюваної лінії. МОЗ поєднує початковий штрих заднього кінця стрічки з початком лінії, вставляючи в виріз стрічки шпильку. МП встря-Хіва стрічку, натягує її і в виріз на передньому кінці вставляє шпильку. МОЗ виймає задню шпильку, МП знімає зі шпильки стрічку, і обидва переносять її вперед уздовж лінії. Дійшовши до першої шпильки, МОЗ закріплює на ній стрічку, орієнтує переднього мер-ника, виставляючи його руку зі шпилькою і стрічкою в створ лінії по передній вісі 1. Потім робота триває в тому ж порядку, що і на першому укладенні стрічки. Ціле укладення стрічки називається прольотом.

Коли всі 11 (6) шпильок будуть виставлені, у МЗ виявиться 10 або 5 шпильок, МОЗ передає МП всі зібрані шпильки. Виміряно-ний відрізок буде дорівнює / Х10, що при 20-метрової довжині стрічки дорівнює 200 м. Число таких передач записують у журнал вимірювань-ний. Сюди ж записують результат вимірювання неповного гролета: від останньої шпильки в повному прольоті до кінцевої точки лінії ..

Для контролю лінію вимірюють вдруге, при цьому мерщики ме-ються місцями, а за початок вимірів приймають колишню точку в кінці.

Щоб уникнути грубих помилок при вимірі, виконують сле-дмуть дії: 1. Підраховують, скільки шпильок у МЗ і МП, щоб упевнитися, що в сумі вони становлять комплект. 2. Сле-дять, щоб при вимірі залишку відлік виконувався від заднього

Мал. 36. Вимірювання лінії:
