Балочная клітина - загальна характеристика балок
При проектуванні балкових конструкцій, як правило, необхідно в залежності від призначення балок скласти схему їх розташування, намітити генеральні розміри і визначити припадає на балки навантаження.
У разі необхідності перекрити деяку площу підтримують перекриття балки розташовують зазвичай в двох напрямках. Така конструкція, що складається іноді з цілої системи пересічних балок, називається балочної кліткою.
На балочную клітку може бути покладений настил у вигляді металевого листа (робочі площадки цехів, гідротехнічні конструкції), залізобетонних плит і ін. Балочная клітина складається з головних балок, що перекривають проліт, і другорядних балок. Головні балки спираються на опори, а другорядні балки спираються на головні.

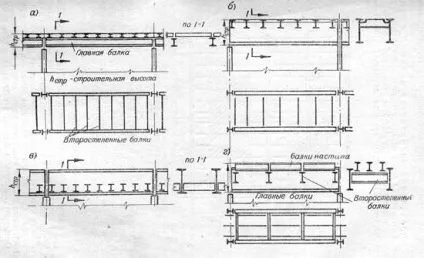

Залежно від взаємного розташування другорядних і головних балок розрізняють наступні типи балкових клітин:
- балочна клітина з поверховим розташуванням другорядних балок, т, е. з опертям їх безпосередньо на головні зверху;
- балочна клітина з розташуванням другорядних балок в одному рівні з головними балками;
- балочна клітина зі зниженим розташуванням другорядних балок;
- балочна клітина ускладненого типу, що складається з трьох систем балок.
Вибір типу балочної клітки визначається економічними міркуваннями (мінімум ваги і трудомісткості), а також заданими габаритами (як знизу, так і зверху балочної клітки), що їх диктують умовами експлуатації. Та висота, за межі якої не повинна виходити конструкція, називається будівельної.

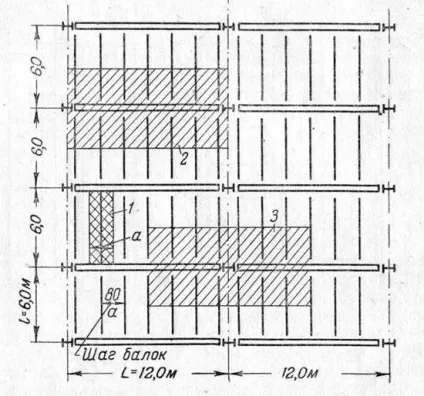

Схема розподілу навантаження на балки балочної клітки
Визначення навантаження на балки. Для визначення навантаження на балку виявляють відповідну балці вантажну площа, на яку діє рівномірно розподілене навантаження.
На фігурі вантажна площа 1 другорядної балки (заштрихована в клітку) має ширину а (крок балок) і довжину I (проліт балки). На головну балку діє навантаження з вантажної площі, визначеної цифрою 2, на колонку - цифрою 3.
При розрахунку прокатних балок впливом їх власної ваги можна знехтувати внаслідок малого його значення.
«Проектування сталевих конструкцій»,
К.К.Муханов
Плоский настил з металевого листа розташовують і приварюють до полиць балок. Товщина настилу призначається з розрахунку, найчастіше в залежності від прийнятого допустимого прогину, так як повне використання напружень в листі при заданому прогині не завжди можливо. Тому розрахунок листового настилу ведеться за нормативними навантажень. Особливість листового настилу полягає в тому, що за характером своєї ...

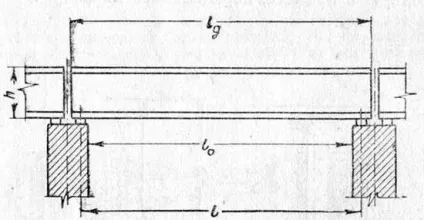

Генеральними розмірами балки є її розрахунковий проліт і висота перерізу. Розрахунковий проліт балки l являє собою відстань між центрами опорних частин; таким чином, дійсна довжина балки lд завжди трохи більше розрахункового прольоту. Відстань l0 називається відстанню в світлі; воно зазвичай визначається умовами експлуатації озброєння і обгрунтовується економічними міркуваннями. Генеральні розміри балок Висоту перерізу h призначають, ...
