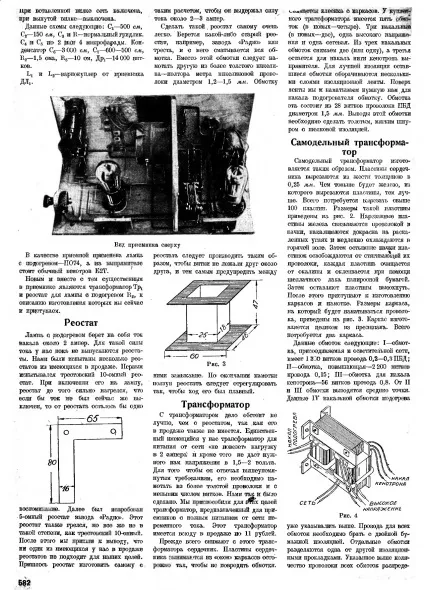

Сторінка Радіофронт 1930 р
цри вставленої вилці мережу включена, бреши витягнутою вилкою-вимкнена.
Дані схеми наступні: Сх-500 см,
С2-150 см, С3 і І-норма ний грідлік. С4 ш СБ але 2 | ВДИ 4 ішцюфаради. Конденсатор С6-3 000 см, Cv-G00-500 см, llg-1,5 ома, R3-10 му, Др> -14000 витків.
Lj і Ь2-варіокуплер від приймача
таким розрахунком, щоб він витримав силу струму близько 2-3 ампер.
Зробити такий. реостат самому дуже легко. Береться якийсь старий реостат, наприклад, заводу «Радіо» або тресту, і про нею змотується вся обмотка. Замість цієї обмотки слід намотати іншу ІЕ більш товстого нікеліна-півтора метра нікелінового дроту діаметром 1,2 -1,5 мм. обмотку
ь штовхає клейонка про каркасів. У купівлі ного трансформатора є п'ять ток (в нових-чотири). Три накальную (в нових-дві), одна, високої напруги і одна мережева. З трьох накальних обмоток знімаємо дві (або одну), а третя залишається для напруження ним кенотрона випрямити ля. Для кращої ізоляції залишилися обмотки обертаються декількома шарами ізоляційної стрічки. Поверх стрічки ми н наметовому потрібну нам для напруження підігрівача обмотку. Обмотка ця складається з 28 витків дроту ПБД діаметром 1,5 мм. Висновки цієї обмотки необхідно зробити товстим, м'яким шну- ром про шовкової ізоляцією.
Саморобний трансформатор виготовляється таким чином. Пластини сердечника вирізаються з жерсті товщиною в 0,25 мм. Чим тонше буде залізо, з якою вирізаються пластини, тим краще. Усією потрібно вирізати понад 100 пластин. Розміри такої пластини наведені на рис. 2. Нарізані шастати заліза зв'язуються дротом в пачки, розжарюються до червоного на розжареному вугіллі і повільно охолоджуються в гарячій золі. Потім остиглі пачки пластинок звільняються від стягивающей їх дроту, кожна ПЛАСТАЛ очищається від окалини і оклеивается за допомогою шеллачного лаку цигарковим папером. Потім залишають ПЛАСТАЛ висохнути. Після цього приступають до виготовлення каркасів і намотуванні. Розміри каркаса, на який буде намотується дріт, наведені на рис. 3. Каркас виготовляється цілком ІЕ пресшпаіа. Всього буде потрібно два каркаса.
Дані обмоток наступні: I-обмотка, що приєднується і освітлювальної мережі, має 1 330 витків дроту 0,2-0,3ПБД; II-обмотка, що підвищує-2 200 витків дроту 0,15; III-обмотка для напруження кенотрона-56 витків дроту 0,8. Від II і III обмотки виводяться середні точки. Дані IV накальной обмотай підігріву
вже вказувалися вище. Провід для всіх обмоток необхідно брати про подвійну паперовою ізоляцією. Окремі обмотка поділяються одна від одної ізоляційними прокладками. Добу з вказаної кількості дроту всіх обмоток расіреде-
Вид приймача зверху
В якості приймальної застосована лампа з підігрівом-П074, а на випрямлячі стоїть звичайний кенотрон К2Т.
Новим і разом про тим істотному в приймальнику є трансформатор ТР2 і реостат для лампи про підігрівом П2, до опису виготовлення яких ми зараз і приступаємо.
Лампи q підігрівом бере на себе струм напруження близько 2 ампер. Для такої сили струму у вас поки не випускаються реостати. Нами були випробувані кілька реостатов з наявних у продажу. Першим випробовувався трестівський 10-омний реостат. При включенні його на лампу, реостат до того сильно нагрівся, що якби струм не був зараз же вимкнений, то від реостата залишилося б одне
спогад. Далі був випробував 5-омньгй реостат заводу «Радіо». Цей реостат також грівся, але ше ж не в такій мірі, як троогооокнй 10-омниі. Після втого ми прийшли до висновку, що жоден ІЕ наявних у нас в продажу реостатов не підходить для ваших цілей. Довелося реостат виготовити самому з
реостата слід проводити таким чином, щоб витки не лежали один біля одного, і тим самим попередити між
Перш за все знімають з цього трансформатора сердечник. Пластини сердечника виймаються з «вікон» каркасів обережно так, щоб не пошкодити обмотки.
