Погодьтеся, помітити ка дорозі у вечірній час велосипедиста непросто, навіть якщо двоколісний машина і обладнана відбивачами-катафотами. Особливо чреваті небезпекою моменти гальмування - гальмівний шлях велосипеда порівняно невеликий. Висновок: і безмоторних транспорту потрібен нині стоп-сигнал.

Пропонуємо вам два пристрої - перший призначений для дорожніх машин із заднім гальмівний втулкою, друге - для велосипедів з ручними гальмами (легких дорожніх і шосейно-гоночних). Джерело живлення - батарея 3336Л; працює стоп-сигнал порівняно рідко, так що її вистачить на весь весняно-річчя-осінній сезон.

Пристрій стоп-сигналу для дорожнього велосипеда зображено на малюнках 1 і 3. Основний його деталлю є мікроперемикач. Крім нього, необхідний зубчастий сектор, випиляний з дюралюмінію товщиною 3-4 мм. Кут сектора (тобто число зубів) визначається величиною вільного ходу педалі велосипеда, при цьому слід мати на увазі, що мікроперемикач повинен спрацьовувати за 10-15 мм ходу ланцюга до початку гальмування.

Сектор шарнірно кріпиться на сталевому хомуті, розташованому на правому пере задньої вилки безпосередньо під ланцюгом. Сидяча на осі пружина підбирається такий, щоб сектор у вільному положенні був, орієнтований вертикально. Це необхідно для надійного захоплення сектора ланцюгом при русі її в обох напрямках.

Стоп-сигнал для велосипеда, моделіст-конструктор

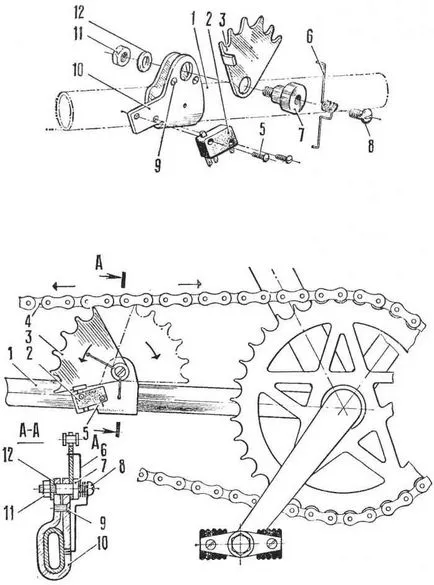

Мал. 1. Пристрій датчика стоп-сигналу для дорожнього велосипеда:

1 - рама велосипеда, 2 - мікроперемикач, 3 - зубчастий сектор, 4 - ланцюг, 5 - впитися кріплення мікроперемикача, 6 - поворотна пружина, 7 - вісь зубчастого сектора, 8 - впнт - вісь пружини, 9 - затискний гвинт хомута, 10 - хомут, 11 - гайка, 12 - шайба.

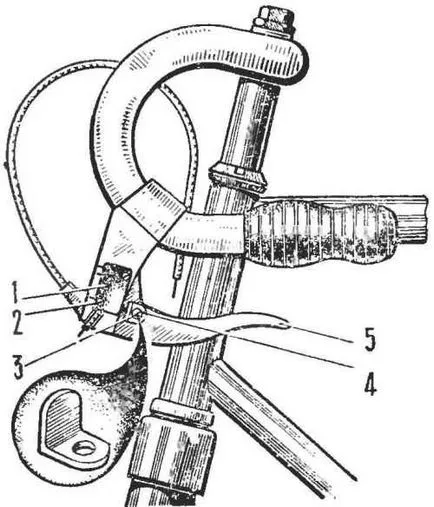

Мал. 2. Пристрій датчика стоп-сигналу для легкодорожного велосипеда

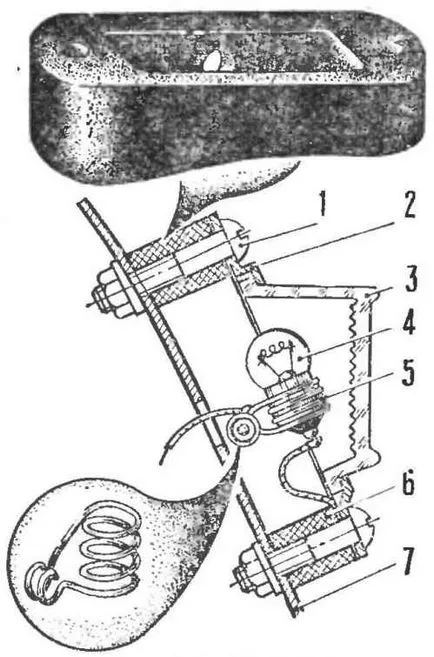

Мал. 3. Ліхтар стоп-сигналу:

1 - гвинт кріплення ліхтаря, 2 обойма, 3 - катафот-відбивач, 4 - лампочка на напругу 2,5 В, 5 - саморобний патрон з мідного дроту, 6 - проставка (текстоліт), 7 - задній грязьовий щиток велосипеда.

Мікроперемикач встановлюється на той же хомут і закріплюється гвинтами. Лампа стоп-сигналу розміщується в стандартному велосипедному катафоти. Патрон можна зробити самому з мідного дроту Ø 1-1,5 мм. Пристрій його зрозуміло з малюнка 3.

Встановити стоп-сигнал на велосипед з ручними гальмами набагато простіше - мікроперемикач в цьому випадку закріплюється безпосередньо на кронштейні гальмівної рукоятки. При цьому робочий стрижень «концевика» повинен бути втоплений. Це дозволяє при натисканні на гальмівний важіль забезпечувати спрацьовування мікроперемикача на самому початку робочого ходу. На ці велосипеди доцільно ставити два мікроперемикача (по одному па кожен гальмівний важіль) і з'єднувати їх паралельно, що дозволить стоп-сигналу спрацьовувати незалежно від того, яким гальмом, переднім або заднім, ви гальмуєте.

Зручне місце для батареї 3336Л - в інструментальній сумці.
