стереофонічне радіомовлення
Стереофонічні радіоли дозволяють забезпечувати в житловому приміщенні звучання, близьке до звучання в концертному залі, дають можливість любителям музики, які перебувають вдома, далеко від культурного центру, слухати передачі в умовах, близьких до природних.
В даний час в нашій країні двухканальное стереофоническое радіомовлення здійснюється в діапазоні УКВ по системі з полярною модуляцією. Вибір діапазону УКВ для стерео пояснюється відсутністю в цьому діапазоні сильних перешкод і наявністю широкої смуги пропускання високочастотного тракту і тракту проміжної частоти в радіоприймачах при прийомі УКХ.
Сутність стереофонічного радіомовлення з полярною модуляцією частоти, що піднесе полягає в наступному. Високочастотний стереосигнал. що надходить на вхід стереоприемника. є напруга несучої частоти діапазону УКВ, модульоване по частоті складним комплексним стереосігналом (КСС). КСС виходить при амплітудної модуляції напруги допоміжної так званої частоти, що піднесе сигналами звукових частот двох незалежних каналів (А і В). Такий спосіб модуляції називається полярним, а коливання, отримані в результаті модуляції, - полярно-модульовані коливаннями (ПМК).

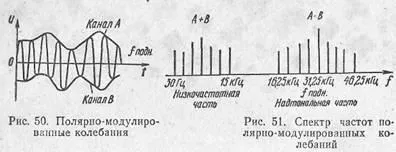

ПМК являє собою складне коливання, в якому огинає позитивних амплітуд піднесе змінюється відповідно до сигналом А (в лівому стереоканалами), а огинає негативних амплітуд - з сигналом В (у правому стереоканалами). Сигнал каналу А (рис. 50) являє собою інформацію від лівого мікрофона, а каналу В - інформацію від правого мікрофона.
Спектр частот ПМК містить низькочастотну (тональну) і надтональной частини (рис. 51). Низькочастотна частина спектру лежить в межах звукових частот 30. 15 000 Гц, які передаються і при звичайній монофонічною передачі. Цей спектр являє собою суму (А + В) частот незалежних каналів А і В. Спектр надтональной частини ПМК лежить в межах ультразвукових частот, які виходять при амплітудної модуляції частоти, що піднесе різницею частот (А-В) каналів А і В. Відповідно до ГОСТ 18633-73 поднесущая частота дорівнює 31,25 кГц; надтональной. частина займає спектр від 16,25 до 46,25 кГц.
У стереоприемника після звичайного частотного детектора виділяється комплексний стереосигнал. який подається на стереодекодер. де здійснюється перетворення полярно-модульованих коливань в сигнал низької частоти. В результаті цього перетворення сигнал низької частоти на виході стереодекодера виявляється розділеним на два сигнали А і В, які надходять на двоканальний тракт низької частоти. Причому сигнал А подається в лівий канал тракту низької частоти, а сигнал В - в правий канал. До виходу кожного каналу тракту низької частоти в стереоприемника підключені гучномовці, які і створюють стереоефект при прослуховуванні стереофонических програм.
Стереофонічне радіомовлення по системі з полярною модуляцією володіє сумісністю. Це означає, що радіоли (стереофонічна або монофонічна), що працюють в режимі прийому монофонических передач в діапазоні УКХ, можуть приймати і Стереофонічна. але звучання радіоли при цьому буде монофонічним (без стереоефекту). Для інформування радіослухача про характер прийнятої програми (в діапазоні УКВ) в стереорадіоле є стереоіндікатор. для спрацьовування якого використовується пристрій стереоіндікаціі. При прийомі стереофонічною передачі цей пристрій видає відповідний сигнал на стереоіндікатор.

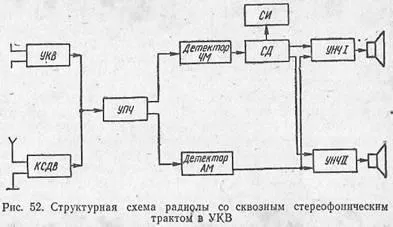

Вхідний високочастотний сигнал надходить з антени на блок УКХ (рис. 52), де після фільтрації і посилення перетворюється в сигнал проміжної частоти. На цій частоті відбувається основне посилення і фільтрація сигналу. З виходу підсилювача проміжної частоти. сигнал подається на частотний детектор, що перетворює його в низькочастотна напруга. При прийомі монофонических радіопередач цю напругу, як і в звичайному приймачі, надходить на підсилювач низької частоти. При прийомі стерео-передач комплексний стереосигнал. утворюється на виході частотного детектора, подається на вхід стереодекодера. де відбувається відновлення частоти, що піднесе і перетворення полярно-модульованого коливання в низькочастотні стереосігнали. З виходу стереодекодера низькочастотні сигнали надходять на підсилювачі низької частоти.
Тракт посилення низької частоти містить два ідентичних каналу. Для вирівнювання рівня гучності в обох каналах є регулятор стереобаланса. який в одному каналі збільшує гучність, в іншому - зменшує. Для установки регулятора стереобаланса в необхідне положення перед початком передач Стере о- програм передаються спеціальні стереофонічні. випробувальні сигнали
(Сигналиокремих звукових частот). Як стереоіндікатора використовується лампочка розжарювання.
Прослуховування стерео-програми і створення характерного для неї стереоефекту забезпечується акустичною системою, яка складається з однакових гучномовців, підключених до виходу кожного каналу тракту низької частоти. Акустична система виконується у вигляді двох окремих звукових колонок. При підготовці до прослуховування колонку, розташовану праворуч від слухача, необхідно підключити до виходу правого каналу тракту низької частоти, а колонку зліва - до лівого каналу. Звукові колонки обох каналів стереорадіоли повинні бути включені в фазі.
При прослуховуванні стереопередач або стереофонічних грамзаписів дуже важливо правильне розташування звукових колонок в кімнаті і місцезнаходження слухача по відношенню до них. Для того щоб стереоефект був найкращим, слухач повинен знаходитися на достатній відстані від звукових колонок, в так званій зоні оптимального стереоефекту (рис. 53). Зона, в якій проявляється оптимальний стереоефект, на малюнку заштрихована, точка А - точка найкращого сприйняття стереоефекту (кут а 40 °).
Перед прослуховуванням Стереофонічна або стереофонічних грамзаписів необхідно регулятором стереобаланса відрегулювати гучність в обох каналах тракту низької частоти так, щоб в зоні сприйняття стереоефекту слухач сприймав би звучання не тільки з точки розташування звукових колонок, але і в просторі між ними. Установка регулятора стереобаланса проводиться під час передачі спеціальних випробувальних сигналів або при програванні спеціальної грамплатівки. Застосування спеціальних звукових колонок з певними характеристиками спрямованості дозволяє розширити зону оптимального стереоефекту практично на все приміщення, в якому встановлена стереорадіола.
Слід зазначити, що двоканальному стереофонічного відтворення звуку, який завоював в наші дні широке визнання любителів музики, притаманні такі недоліки: обмежена площа дії стереоефекту, слабка локалізація звуків по глибині, недостатнє відчуття атмосфери залу. Прагнення позбутися від цих недоліків привело до створення чотирьохканальних систем звуковідтворення, які отримали назву квадрафоніческіх.
Існують системи, що дозволяють наблизити звучання до стереофонічні. До таких систем відносяться псевдостереофоніческая і квазістереофоніческая.
Псевдостереофоніческая система - це одноканальний монофонічна система звукопередачи, в якій за допомогою різних технічних прийомів створюється ілюзія просторового поділу окремих джерел звуку або їх переміщення в просторі. Такий ефект досягається за допомогою поділу (на виході підсилювача НЧ) підсилюється монофонічного звукового сигналу на високочастотні і низькочастотні складові звукового спектра і підведення їх до двох рознесених в просторі гучномовцях. Подібне частотне розділення призводить до того, що нижчі звукові частоти чутні з одного гучномовця, а вищі - з іншого. В результаті у слухача створюється враження просторового розташування різних джерел звуку.
Квазістереофоніческая система також має на меті простими засобами наблизити звучання до стереофонічні. У такій системі моно сигнал розділяється на вході підсилювального пристрою на два канали. У першому з них, переважно, сигнал посилюється, як зазвичай і відтворюється в приміщенні через гучномовець, дифузор якого звернений до слухача. У другому, паралельному каналі сигнал пропускають через ревербератор і потім відтворюють двома гучномовцями, зверненими в бік стін приміщення. Положення цих гучномовців підбирають так, щоб їх звучання створювало в приміщенні ефект відбитих хвиль. Слід зазначити, що квазістереофоніческая система дає більше наближення до формату двоканального стереофонічного звучання, ніж псевдостереофоніческая. Однак ці системи не можуть зрівнятися з двоканальної стереофонічною системою.
