Стенд чистки форсунок своїми руками
У мого хорошого друга, багаторічний досвід ремонту, діагностики, збирання та розбирання автомобілів. Всілякі запаси автомобільних запчастин дали старт роботи наших допитливих розумів в сторону стенду роботи з форсунками. За чашкою кави виникло питання про пристрій, що могло б керувати форсунками. Купувати заводський стенд від 40 до 50 т.р. не дозволяє наш характер. Все треба зробити з бруду і палиць, початковий запуск зібраного заліза моїм другом здійснювався на реле поворотів, з послідовно підключеної форсунки лампочкою. Дешево й сердито.
Так як у нього є я, знайомий з основами електроніки з підручника фізики 8 класу і ЛУТ технологіями, на мене лягла відповідальність вибрати схему управління і виготовлення простого контролера.

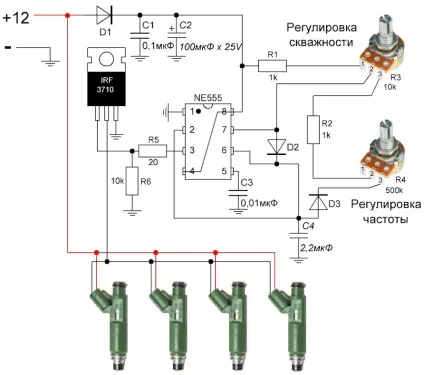

Схема з сайту www.drive2.ru.

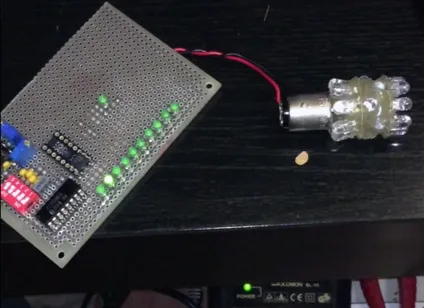

Пробна монтажна, отладочная плата зібраний повний комплект для перевірки одного каналу.
Висновок простий даному польовому транзистору по барабану, найголовніше не випалити форсунку.
Була задумка тестувати форсунку контролером на замикання або на неправильне опір, але схема розросталася в два три рази, або необхідно було застосувати PIC або AVR контролллер в серце всієї установки. Так як все збирали на бруду і палицях, було прийнято рішення, що перед промиванням просто міряємо опір і контролюємо вручну даний параметр.
Підготовка плат та збирання контролера
Власне була проведена розводка в Layout 5.0, під наявні деталі: КМОП логіка вітчизняна К561ИЕ8, К561ЛН2, мікросхема таймера здобута з блоку живлення від комп'ютера NE555, з блоків живлення комп'ютерів PC817, для розв'язки сигналів контролера від силових ключів і польові транзистори з материнських плат найпотужніші , що були в моїх запасах, правда в корпусі D2-PAK (SOT404) PHB96NQ03LT. Панельки для мікросхем, куплені в кудлатою році за копійки.

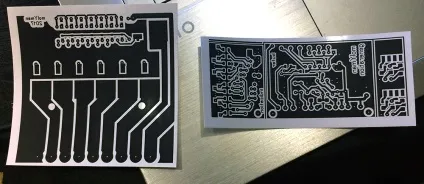

Друк на глянцевому папері, лазерний принтер для перенесення на стеклотекстолит.

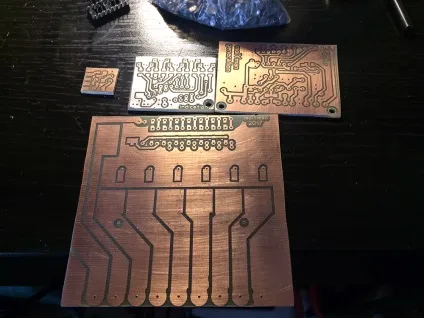

Готові плати після травлення в хлорному залозі.

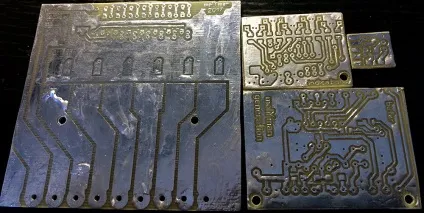

Готові плати оброблені сплавом Розі.
Збірка і налагодження була поступова. Спочатку був зібраний генератор імпульсів і дільник частоти на декаду, такий візуальний ефект біжить вогню для розуміння, яка частота на даний момент на виході контролера. Коли блок підключений до комп'ютера, який біжить вогонь точно повторює луна кожного імпульсу. В наслідок був доданий синій світлодіод для візуального визначення час відкривання форсунки, чим яскравіше горить світлодіод, тим більше час відкривання форсунки.
Початок компонування і збірки контролера, передня панель.

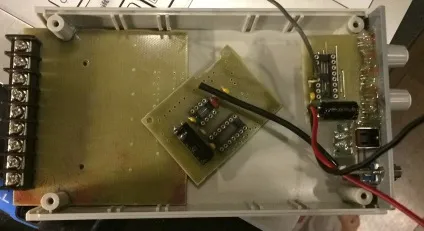

Початок компонування і збірки контролера, фіксуємо термоклеем всередині, клей не шкодуємо.

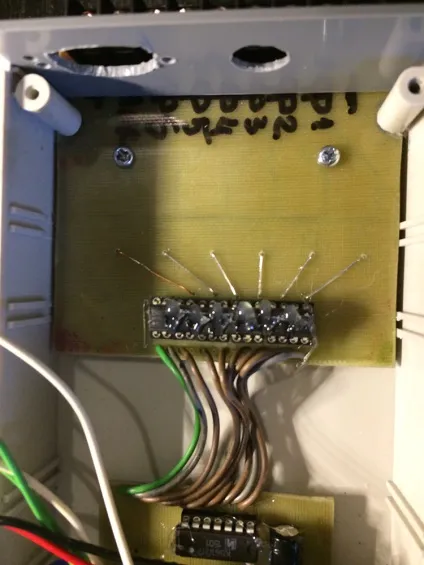

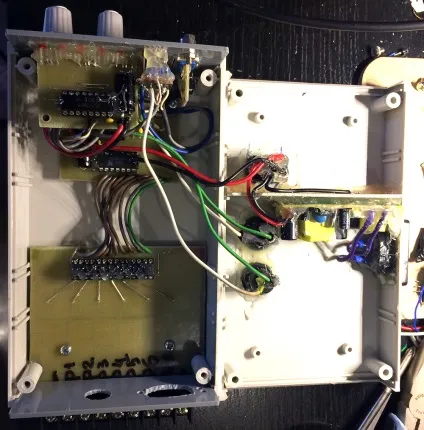

Примірка всіх плат контролера, щоб все помістилося в корпус.

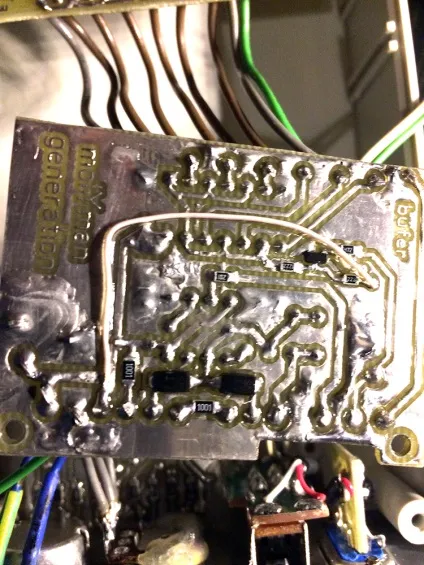

Зібраний генератор імпульсів і транзистор BC817-40 для розкачки К561ЛН2.
Зібраний генератор імпульсів і транзистор BC817-40 для розкачки К561ЛН2.
Зібрана силова частина з опто розв'язкою на PC817, польові транзистори PHB96NQ03LT.
Хустки СОМ порту припаивается на контакти роз'єму D-9B, містить 2 діода і 2 опору. Діоди застосовані в контролері, часто зустрічаються на материнських платах SMD Шотткі SS12-SS17. Чіп резистори і конденсатори все з матерів і UPS. Вихідні клеми були зняті з убитого охоронного контролера. В наслідок я подумав про те, що краще було б поставити клеми пелюстка, які часто зустрічаються в будь-який силовий електроніці і на платах UPS.

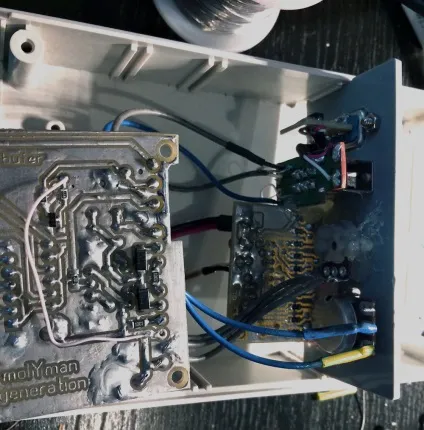

Зібраний контролер, встановлені всі нутрощі і блок живлення генератора імпульсів.

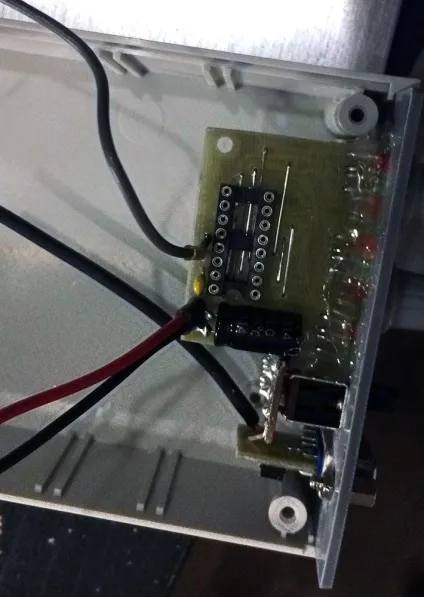

Зібраний контролер, лічильник імпульсів на К561ИЕ8.

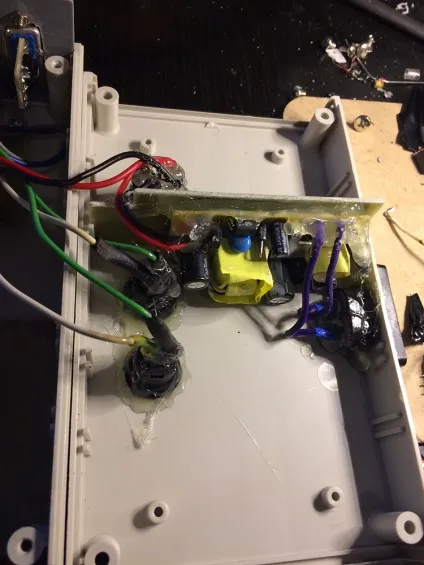

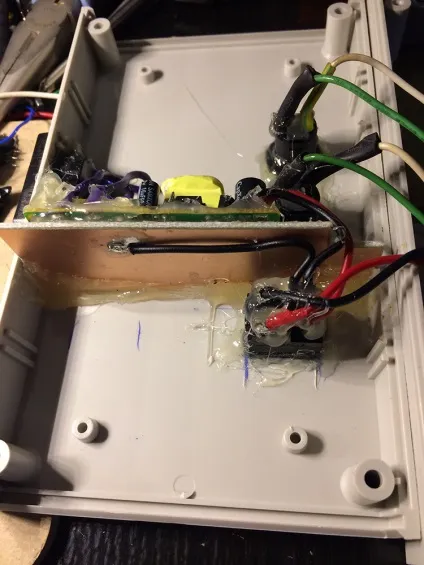

Зібраний контролер, блок живлення і перегородка з склотекстоліти з міддю.
220VAC знайшов шнур і штекер в запасі.

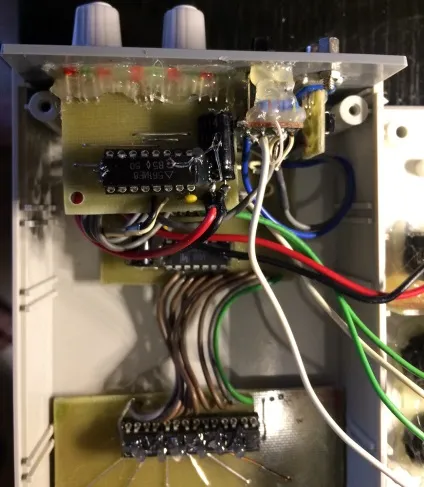

Зібраний контролер, блок живлення генератора імпульсів вид зверху.

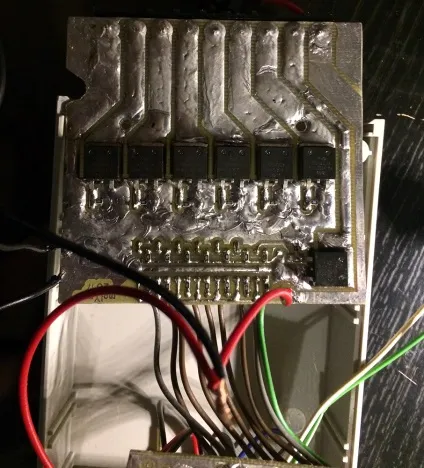

Зібраний контролер, силова частина, польові транзистори під платою, зверху опто розв'язка.
Зібраний контролер, закритий, його запуск.
Всі написи на контролері були надруковані на саме клеїться папері лазерним принтером, і оброблені безбарвним цапонлаком. Просто, красиво і зрозуміло.
Всі матеріали,, розведені плати і програми доступні за запитом, даром. Обговорення даного пристрою на форумі.
