Фальцювання (від нім. Falzen - складати, згинати) - це технологічна операція формування зошитів або поліграфічних виробів певної конструкції з віддрукованих (або чистих) листів шляхом здійснення послідовних згинів. З декількох зошитів формуються брошури, журнали, книги та інші поліграфічні видання.

Фальцювання може здійснюватися вручну або машинним способом. При малих тиражах, на невеликих підприємствах вона виконується вручну. Це дуже трудомістка і малопродуктивна робота. Коли друк матеріалів виконують рулонні друкарські машини фальцювання проводиться в самій друкарській машині, оснащеної для цієї мети фальцаппарата. Якщо ж відбитки віддруковані на листових друкованих машинах. то фальцювання виконують на фальцювальних машинах.

Якість фальцовки визначається: правильної послідовністю сторінок, точністю розташування згинів, щільністю, чіткістю фальцев (місць згину), відсутністю складок, зморшок і пошкоджень.
Правильна послідовність сторінок в зошиті - безумовну вимогу, інакше виріб має шлюб.
Точність фальцовки визначають як рівність розмірів полів на суміжних сторінках збіг країв суміжних смуг або колонцифр, відсутність косини корінцевих полів, для незапечатані паперу - збіг часткою листа. Допуск на точність фальцювання становить 1,5 - 2 мм в залежності від формату видань і обсягу зошитів.
Щільність, чіткість фальцев характеризується щільністю прилягання окремих аркушів зошита у корешкового фальца і визначається за сумарною величиною зазору між листами. Вона залежить від ступеня обтиску фальцев зошитів.
Відсутність складок і зморшок оцінюють візуально, вони псують загальний вигляд виробу, тому неприпустимі.
Якість фальцовки листів багато в чому залежать від таких технологічних факторів, як товщина, об'ємна маса паперу, її вологість, напрямок волокон паперу щодо фальца, число згинів в зошиті і варіант фальцювання.

Товщина паперу. В тонких аркушах волокон целюлози завжди менше, і тому в них виникають менші внутрішні напруги. За інших рівних умов зошити з тонкого паперу мають кращу ступінь обтиску, меншу здатність до розкриттю і більш щільний фальц. Товсті паперу (більше 90 мкм) при 3-4-сгібістой фальцюванню мають схильність до утворення діагональних зморшок на внутрішніх листах зошитів.
Об'ємна маса паперу. Каландрованні і вісококаландрованние папери, що мають велику об'ємну масу, тобто важкі (0,85 - 1,0 г / см3) мають досить щільну структуру, оскільки багаторазово піддаються обтиску в процесі виробництва. Такі види паперу зазвичай мають менший кут відновлення і більш чіткий, обтиснутий фальц.

Вологість паперу. Зі збільшенням вологості паперу ростуть незворотні деформації листа, тому вологість близько 10% сприятливо відбивається на отриманні чітких фальцев без істотного порушення структури волокон.
Напрямок волокон в папері. Опір паперу деформації при фальцюванню залежить від багатьох факторів, головним з яких є розташування волокон паперу щодо останнього згину або корінця зошита. Можливі два варіанти: поздовжнє розташування. коли волокна паралельні до корінця зошита, і поперечне. коли волокна перпендикулярні до корінця.
Поздовжнє розташування має перевагу, оскільки підвищується міцність, довговічність і здатність до розкриттю книги, полегшується технологія обробки. При поздовжньому розташуванні легше відбувається формування фальців, згини чіткіші.
При поперечному розташуванні в зону деформації потрапить основна маса волокон, при цьому неминучий їх поперечний перегин. А оскільки папір в поперечному напрямку має велику пружність, то фальц буде пишніше, нечітко зі схильністю до воз-обертанню в початкову форму. Поперечне розташування волокон небажано також і коли далі піде бесшвейное скріплення, оскільки зменшується його міцність.

Число фальцев. Слід пам'ятати, що збільшення кількості згинів ускладнює здійснення фальцовки: кожний наступний фальц виконати складніше, ніж попередній, так як при цьому збільшується товщина і жорсткість напівфабрикату. Тому для полегшення наступних згинів (3 і 4-го) застосовують биговку листа (нанесення спеціальної канавки) при його виході з фальцаппарата. У тих фальцах, які згодом підлягають обрізці, часто виконують перфорацію, щоб полегшити згинання та видавлювання повітря з внутрішніх частин зошити.
Обсяг зошитів, на який впливають в основному товщина і вид паперу, визначає вибір варіантів фальцювання.
Товщина тиражної папери змінюється від 50 (для друкованих паперів масою 40 г / м2) до 200 мкм (для крейдованих паперів масою 240-250 г / м2).
З тонких паперів отримують багатосторінкові зошити з досить високою якістю фальцювання, тому в великосерійному виробництві при тиражної папері товщиною до 90 мкм рекомендується застосовувати 32-сторінкові зошити.
Більш товста папір дає, при інших рівних умовах, гіршу якість фальцювання: знижується точність, частіше з'являються зморшки, згин стає менш чітким. Тому при використанні паперу від 90 до 120 мкм для подальшого скріплення нитка-ми слід виготовляти 16-сторінкові зошити, а при більшій товщині - 8-сторінкові. Якщо видання друкується на крейдованому папері, зошити роблять 16-сторінковими.

Класифікація видів фальцювання.

У виробництві використовуються різні варіанти фальцювання, які розрізняють по взаємному розташуванню фальцев, їх кількості та способу виконання (див. Рис.1).

Різновиди сфальцованих зошитів

По взаємному розташуванню фальцев розрізняють три види фальцювання листів:

1. взаємно перпендикулярна фальцювання, коли кожен наступний згин перпендикулярний попередньому;
2. паралельна, при якій кожен наступний згин паралельний попередньому;
3. комбінована, коли в зошиті є і паралельні і взаємно перпендикулярні згини.

Найпоширенішим видом фальцювання книжково-журнальної продукції є взаємно перпендикулярна фальцювання; паралельна фальцювання книжкових зошитів при-змінюється порівняно рідко; комбіноване фальцювання застосовується в основному для книжкової продукції, виконуваної на книжково-журнальних ротаційних машинах. Цей вид фальцювання є також основним для видань альбомного типу.
При перпендикулярної фальцюванню число згинів в зошиті обмежене чотирма.
При паралельній фальцюванню число згинів може бути різним і залежить від характеру і призначення продукції.
Відомо багато варіантів комбінованої фальцовки. Цей вид фальцювання широко використовують на виробництві не тільки для текстової продукції, але і фальцювання схем, діаграм, карт, ілюстрацій і ін. Найбільшого поширення набули перпендикулярна і комбінована фальцовки.
За кількістю згинів фальцювання бувають одно-, двох-, трьох- і четирехсгібнимі. Максимально можливу кількість згинів - чотири, однак зазвичай зошити мають 3 або 4 згину, дуже рідко - два.

В один згин фальцюють форзаци, обкладинки, вклейки та інші вироби. Фальцювання в один згин можна виконувати як вручну, так і на малоформатної фальцевальной машині.

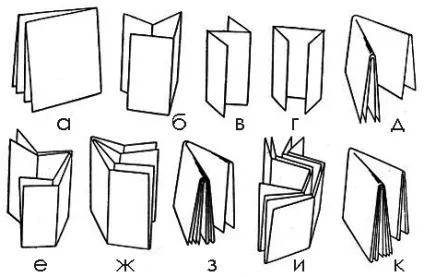

Фальцювання в два згини (рис.1, а, б, в, г) застосовується в основному для отримання вось-містранічних зошитів. Вона може бути як перпендикулярної (а), так і паралельної (б, в, г). Двухсгібние зошити для книжкових і брошурна блоків використовуються рідко, на-приклад, коли друкують на щільному папері понад 100 г / м2. оскільки трехсгібная фальцювання дає низьку якість продукції. Чим більш щільний папір, тим більше ймовірність появи зморшок. Тому в таких випадках зменшують число згинів в зошиті.

Фальцювання в три згину (рис.1, д, е, ж) забезпечує високу якість зошитів при товщині листів 70-100 мкм, при більшій товщині необхідно виконувати перфорацію, тобто просічки листів за останнім третього згину для виходу повітря з закритих зон. Блок, скомплектований з таких зошитів, виходить щільним і компактним, що полегшує його подальшу обробку і збільшує довговічність видання. Фальцювання в три згину може бути перпендикулярній, паралельної і комбінованою.

Фальцювання в чотири згину (рис.1, з, і, к) застосовується для видань з тонких паперів. Перпендикулярну фальцювання (з) застосовують дуже рідко, оскільки фальц зошити значно потовщується, можлива поява зморшок. Тому необхідне проведення перфорації за місцем останнього згину. Паралельна і комбінована фальцовки застосовується для фальцювання різних додаткових елементів видань - карт, вкладок і ін.
Взагалі на вибір варіанта фальцювання впливає багато факторів - обсяг блоку в сторінках, тираж видання, вид паперу, спосіб скріплення блоку, тип видання і його призначення. У цьому питанні слід керуватися критеріями якості та економічності.
Для підвищення якості видання бажано використання малооб'ємних зошитів, які утворюють щільний компактний блок, у нього більш стійка форма корінця. Правда при цьому збільшується кількість зошитів у блоці, отже, зростає трудомісткість комплектування та шиття нитками, потовщується корінець блоку.
При поблочну скріпленні дротом внакидку, втачку або клейовим безшвейним способом обсяг зошитів не робить істотного впливу на якість і міцність блоку, тому можна виготовляти 32-сторінкові зошити. Якщо ж видання розраховане на тривале користування і питання якості дуже важливий, рекомендуються застосовувати 16-сторінкові зошити.
По розташуванню згинів на аркуші фальцювання може бути симетричною і зміщений-ної. При симетричній фальцюванню лінія згину кожного фальца розташована по осі симетрії листа або його частки, тому всі сторінки зошита мають однакові розміри. При зміщеною фальцюванню лінія згину розташована не по осі симетрії, відповідно, розміри сторінок різні. Наприклад, при виготовленні зошитів для видань, які підлягають скріпленню нитками або дротом внакидку, використовуються зошити зі шлейфом, у яких одна частина довша за іншу на 8-12 мм. Шлейф дає можливість Самонаклад ніткошвейних машин і ВШРА (вкладочно-швейно-різального агрегату) розкривати зошити посередині і накидати їх на ланцюговий транспортер.
Перерахованими вище ознаками класифікація можливих варіантів не обмежується. Кількість варіантів фальцювання може бути дуже великим. Тому провідні фірми-виробники фальцмашин зазвичай пропонують своїм споживачам в комплекті каталог можливих конструкцій зошитів, які можна отримати на обладнанні.

Для фальцювання листів / відбитків використовують два основних машинних способу - ножовий і касетний. Обидва вони мають загальні операції. Спочатку проводиться вирівнювання листа щодо фальцевального пристрою, потім слід освіту паперової петлі, нарешті, обтиск петлі валиками - освіту фальца. Виконання ж цих операцій проводиться різними пристроями.

Ножовий спосіб фальцювання (рис.2) виходить при проштовхуванні листа вирівняного по переднім і бічним упорах, рухомим ножем 2 між двома, що обертаються на-зустріч один одному, валиками 3 і 4, які обжимають місце згину - фальц. Зазор між валиками регулюється по товщині фальцуемий зошити.
Цей спосіб має ряд переваг: висока точність фальцювання, щільне виконання фальців зошитів, їм можна фальцювати паперу будь-якої товщини і маси. Його недоліки: невисока швидкість роботи через реверсивного руху механізму ножа, необхідність короткочасної зупинки листа для вирівнювання перед фальцюванням.

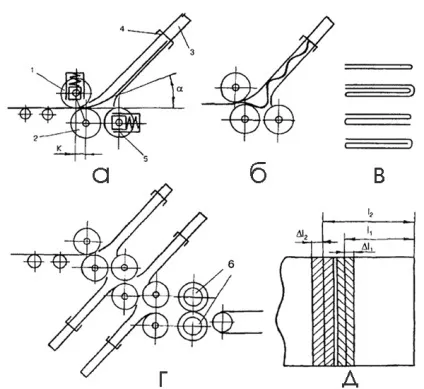

Касетний спосіб (рис.3) формує згин за рахунок взаємного розташування касети 3 і трьох фальцевальних валиків, які сприяють утворенню в листі петлі, обжимаються потім за місцем згину, як і при ножовому способі, що обертаються валиками.
Аркуш паперу після вирівнювання по бічній лінійці на транспортері потрапляє в по-дають валики 1 і 2, які розташовані один над іншим з деяким зміщенням для кращого входження листа в касету. Касета 3 являє собою має пересувний упор 4, який регулюється в залежності від формату і схеми фальцювання зошити. Поданий валиками 1 і 2 лист доходить до упору 4, спочатку зупиняється, потім починає деформуватися, утворюючи хвилеподібну лінію згину, яка заповнює всю порожнину касети. У нижній частині касети утворюється петля, яка захоплюється і обжимается фальцевального валиками 2, 5, що обертаються назустріч один одному.
Аркуш паперу подається в першу пару валиків 1,2, розташованих по вертикалі, є перспективними, тому вони регулюються по товщині листа. Друга пара валиків 2,5, розташованих по горизонталі, є Фальц (зрозуміло, що нижній валик одночасно є подає) і тому вони регулюються по товщині сфальцьованого листа. Петля в листі утворюється завдяки його вигину в зоні валиків через зупинку передньої кромки у упору 4 в касеті 3, що представляє собою вузьку порожнину для входу листа.
Цей спосіб має такі переваги, як висока швидкість роботи, відсутність механізмів реверсивного дії, вирівнювання листа виконується під час транспортування. До недоліків касетного способу відносяться чутливість до товщини, жорсткості і гладкості паперів, невисока точність фальцювання.

Вимоги до сфальцовани зошитів.

До готових зошитів ставляться такі вимоги:

1. обов'язкове правильна послідовність сторінок;
2. точність фальцювання, що забезпечує задані розміри полів в зошитах і правильність розташування згинів щодо «вірних сторін» листа-відбитка, краю віддрукованих смуг сторінок повинні бути суміщені;
3. відсутність складок, зморшок, пошкоджень листів і змазаних відбитків;
4. розташування контрольних міток на головочний і корешковом згинах точно по фальці;
5. щільність затягування фальцев зошитів, тобто кожен фальц повинен бути добре обжатий, а листи мати щільне прилягання один до одного у корешкового згину;
6. в головочний згинах 16- і 32-сторінкових зошитів, виготовлених з щільного паперу, обов'язкова наявність перфорації.

в статті використані матеріали книги «брошувальні брошурування устаткування», Хведчін Ю.І. професор «Української академії друкарства» (м.Львів)
