Стартер nissan primera p11 з 1995 - 2018 рр

Комплектація автомобілів NISSAN виконується стартерами різного типу, наприклад, M70R, S114-800B, S13-305, S114-800A. S114-871 і різної потужності. Можлива комплектація автомобіля стартером з прямою передачею або із заниженою передачею.

зняття
1 Відключіть клему дроти маси (-) від негативного полюса акумулятора.

2 Зніміть подає повітропровід,

3 Використання дроти від клем 50 і 30 стартера.

4 Вигвинтите болти кріплення стартера (див. Ілюстрацію),

5 Відключіть штекер, яким стартер з'єднаний з джгутом основних проводів

6 Вигвинтите болти кріплення опорного кронштейна випускного колектора, від'єднайте його і зніміть стартер, діючи з-під автомобіля.

Перевірка стартера без зняття
7 Переведіть важіль перемикання передач в нейтральне положення. Важіль управління автоматичною коробкою передач поставте в положення «Р».

При проведенні даної перевірки акумулятор повинен бути повністю заряджений.

8 перемкніте на короткий час допоміжним проводом клеми М (товстий

9 Зніміть стартер і повторіть його перевірку, приєднавши його до акумулятора. 8 якості сполучних проводів від акумулятора до стартера можна використовувати дроти для запуску двигуна від допоміжного акумулятора.

Якщо в ході і цієї перевірки шестерня стартера не виходить вперед, то тягове реле зніміть з стартера і замініть на новий.

10 Від'єднайте провід обмотки стартера від висновків тягового реле і підключіть до нього і клеми S допоміжні дроти від акумулятора. Якщо шестерня тягового реле не висувається, то тягове реле замініть.

Цю перевірку слід виконувати в протягом не більше 10 сек, щоб не допустити перегорання обмотки.

11 Підключіть допоміжні дроти від акумулятора до клеми S і до корпусу стартера.

12 Витягніть шестерню тягового реле до упору рукою. Якщо після відпускання шестерня втягується, то має місце обрив обмотки і тягове реле підлягає заміні.

Цю перевірку також слід виконувати в протягом не більше 10 сек, щоб не допустити перегорання обмотки.

Перевірку тягового реле можна виконати за допомогою омметра, приєднавши його до клеми S і до корпусу стартера. Якщо омметр не реєструє опору, то реле підлягає заміні.

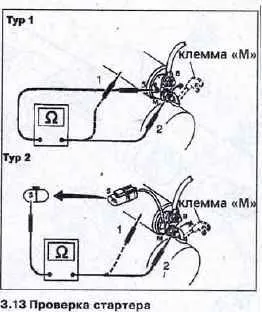

13 Підключіть омметр до клем S і М. Якщо омметр не реєструє опору, то реле підлягає заміні (див. Ілюстрацію).

14 Розберіть стартер, якщо необхідно, почистіть його деталі. Обгону муфту і її шестерню можна протерти змоченою в миючому розчині щіткою, а потім витерти насухо.

Не допускається чистка деталей стартера розчинниками.

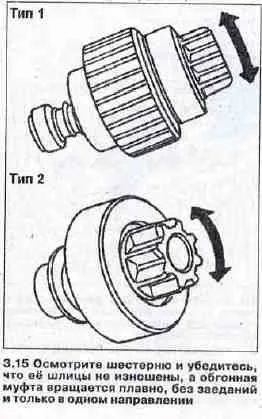

15 Огляньте шестерню і переконайтеся, що її шліци не зношені, а обгону муфта обертається плавно, без заїдань і тільки в одному напрямку. У протилежному напрямку муфта не повинна обертатися.

16 Огляньте колектор і при необхідності відшліфуйте його наждачним папером соотвествующей зернистості, затиснувши якір в лещата.

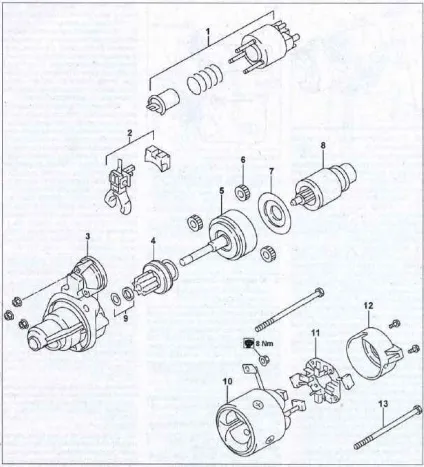

Стартер M70R: 1 - тягове реле; 2 - важіль; 3 - кришка; 4 - обгону муфта; 5 - вал муфти; 6 - кільця зниженні передавального числа; 7 - прокладка; 8 - якір; 9 - наполегливі кільця; 10 - обмотка статора; 11 - щіткотримач; 12 - задня кришка; 13 - стяжні болти

17 Виміряйте штангенциркулем 2 діаметр колектора 1 (див. Ілюстрацію). Залежно від типу стартера мінімальний залишковий діаметр колектора не повинен бути менше 28,8 - 35,5 мм. В іншому випадку якір замініть.

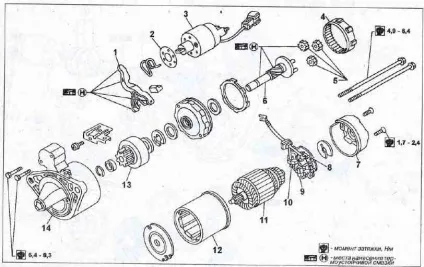

Стартер S114-800B: 1 - важіль; 2 - регулювальна шайба; 3 - тягове реле; 4 - внутрішня шестерня; 5 - планетарна шестерня; 6 - вал обгонів муфти; 7 - задня кришка; 8 - щіткотримач; 9 - щітка (-); 10 - щітка (+); 11 - якір; 12 - статор; 13 - шестерня; 14 - корпус; 15 - стяжні болти.

18 Перевірте якір на відсутність пробою, приєднавши омметр до двох поруч знаходяться ламелей колектора, а також до ламелі і валу якоря (див. Ілюстрацію). Якщо омметр реєструє опір, то якір підлягає заміні.

19 Перевірте щіткотримач омметром на відсутність пробою (див. Ілюстрацію). Якщо омметр показує нескінченність, то щіткотримач в нормі. Замініть щіткотримач, якщо він деформований.

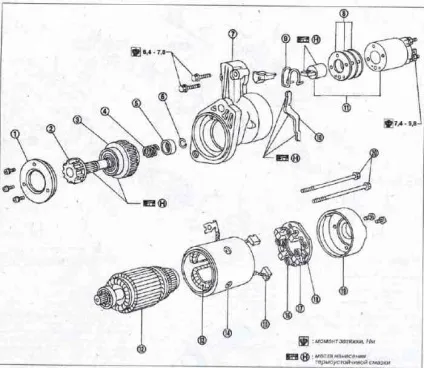

Стартер S13-305: 1 - тримач підшипника; 2 - шестерня; 3 - обгону муфта; 4 - поворотна пружина; 5 - упор валу обгонів муфти; 6 - стопорне кільце; 7 - корпус; 10 - регулювальні шайби; 9 - зажим; 10 - важіль; 11 - тягове реле; 12 - якір; 13 - обмотка статора; 14 - статор; 15 - тітка (-); 16 - пружина щітки; 17 - щітка (+) 18 - щіткотримач; 19 - задня кришка; 20 - стяжні болти.

20 Перевірте довжину вугільних щіток і при необхідності замініть їх на нові, припаявши до них з'єднувальні дроти.

21 установить стартер і встановіть його на монтажне місце.
