Startcopy - саморобний робоче місце заправника картриджів

або як я провів літо в гаражі

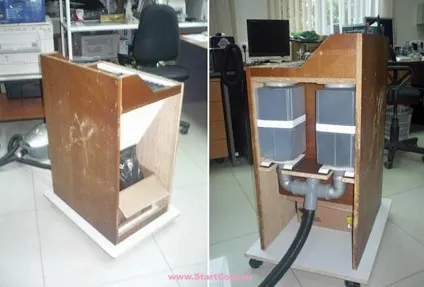

Поставив собі за мету зробити для себе на роботу місце заправника з мінімальними витратами. Вечорами в гаражі реалізував свою ідею і хочу поділитися нею; не судіть строго за зовнішній вигляд, тому як варіант пробний.

У фільтр вставлена ​​трубка від каналізації на 50. Її довелося заточити скраю під конус, щоб вона легше вставила в великий отвір фільтра, яке також довелося трохи обробити напилком. Труба вставляється дуже щільно і тримається дуже надійно.

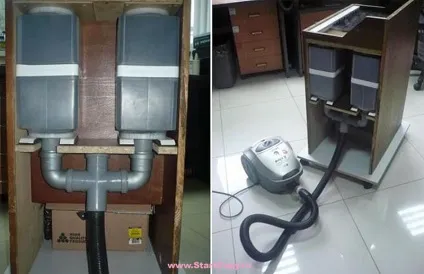

Далі на цей патрубок надіті кутовий елемент і хрестовина. Зупинився на варіанті з хрестовиною, щоб було рівномірний розподіл всмоктуваного повітря на обидва фільтра. Одного пилососа на 2 фільтра досить, щоб не турбуватися про пошкодження гофри. З самого пилососа всі фільтри прибрані, щоб не губилася потужність всмоктування.

Щоб фільтр тримався в своєму робочому положенні, але був знімним, довелося зробити полози з фомекса, а під фомекс приклеїти дрібнопористу гуму, яка притискає фільтр до верхньої частини конструкції. У верхній частині фільтру теж зробив полози з пластику, щоб фільтр не терся об ДСП; на додаток пластик ущільнює перехідний отвір між фільтром і повітрозабірником.

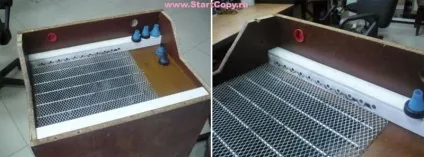

Задній повітрозабірник (40 × 40):

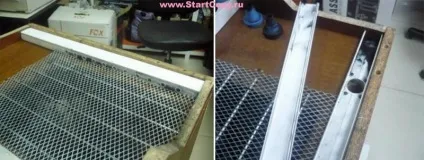

Передній повітрозабірник (40 × 25). На правому малюнку знята верхня кришка кабельканал, щоб показати, куди відбувається всмоктування повітря:

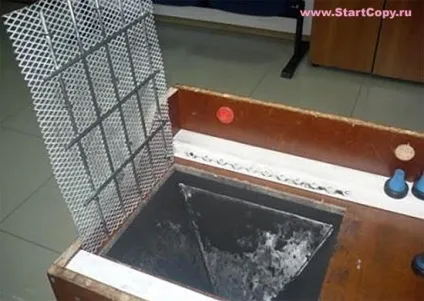

Вид нижньої сторони решітки; вона складається з двох деталей - одна для жорсткості конструкції, а друга з дрібним осередком. Скріпив їх між собою стяжками:

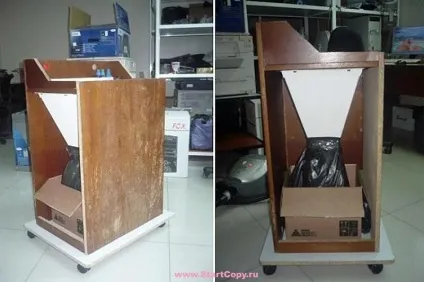

Воронка зроблена з листового ПВХ (фомекса) і кріпиться саморізами знизу до кришки столу.

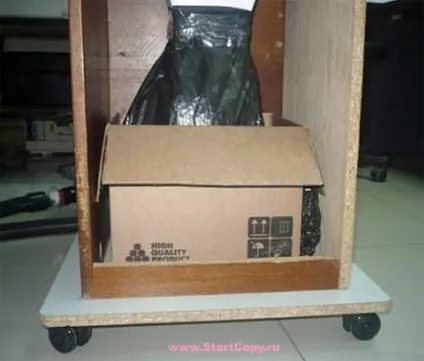

Знизу конуса передбачено потовщення горловини, щоб утримувати мішок. Для надійності і герметичності мішок прикручений скотчем і лежить в коробці.

Сподіваюся, моя конструкція стане в нагоді. Для початківців заправників, що мають невеликі обсяги заправок, цей варіант з мінімальними фінансовими витратами буде дуже вигідний. Конструкція на коліщатках і довгий шланг дозволяє переміщати стіл по майстерні.

Подальшу модернізацію для зручності роботи (освітлення, козирок, додаткова підставка для інструменту або пилососа) кожен може придумати сам.

Людина надіслав мені листа з питанням "Що за фільтри стоять в столі і де їх можна дістати?"

Щоб подібні питання не виникали у інших Новомосковсктелей, пояснюю: фільтри я використовував від пилососа KATUN 3M. Їх продають багато контор, які торгують расходку, і в прайсах вони можуть називатися "Фільтр для пилососа 3M (Тип 2)"; орієнтовна ціна близько $ 15.

Даниленко Юрій,
Приморський край, г.Дальнегорск
