У кожному будинку є холодильник. Щоб забезпечити його довгий термін служби, необхідно створити для нього живлення електроенергією, яка буде відповідати певним вимогам.

На території нашої країни нормативом напруги побутової мережі є величина 220 вольт з відхиленням 10% в обидві сторони. Такий показник не завжди дотримується з багатьох причин. Це може бути через виниклі аварійних випадків, стихійних лих, зносу електромереж і т. Д.

Щоб забезпечити захист функціонуючого холодильника від різних перепадів в мережі використовують стабілізатори напруги.

Чи потрібен стабілізатор для холодильника

Будь-яке виконання побутового холодильника має в конструкції елементи, які вимогливі до якості параметрів електричної енергії. Сучасні холодильники оснащуються різними високо складними складовими: системи No Frost, електронне управління. Їх функціонування розраховано на напругу, що має малу похибку.

Основним елементом холодильника є компресор, який схильний до перепадів в мережі і довгим зниженням напруги, які призводять до несправностей. Типові несправності вузлів і механізмів холодильника, що виникли внаслідок низької якості напруги мережі:

• Поломка електронних вузлів управління компресором і температурою (в основному це відбувається від різкого підвищення напруги).
• Вихід з ладу обмоток електродвигуна компресора через довгої експлуатації на зниженій напрузі, а також з-за довгого запуску на низькій напрузі, внаслідок дії високої пускового струму тривалий час. Обмотка перегрівається, і відбувається пробій ізоляції.
• Поломка кривошипно-кулісні механізму компресора в старих зразках холодильника, які не мають захисту від запуску завчасно. Несправність утворюється після відключення напруги на короткий час і різкому його включенні. В результаті створюється гідравлічний удар в просторі над поршнем.

В результаті застосування стабілізатора напруги для холодильника є можливість корекції вихідної напруги, його відключення при досягненні верхніх меж, створення затримки часу для наступного запуску компресора.

Поради щодо вибору

Стабілізатор напруги для холодильника, виставлений в торговій мережі, відрізняється за своїм устроєм, принципом роботи і параметрам потужності виходу. Такі стабілізатори напруги поділяються на різновиди.

види стабілізаторів

• Електромеханічний вид.
• Релейні прилади.
• Сімісторні моделі.

Перший тип електромеханічних приладів включає в себе електронну плату, яка контролює властивості напруги і керуючу сервоприводом токос'емника, який рухається по котушці тороидальной форми, і регулює вихідну напругу.

Його гідністю можна назвати підвищену точність від 2 до 4%. З недоліків можна відзначити мале швидкодію, за рахунок наявності інерційності від 10 до 20 вольт. Такі прилади доцільно застосовувати в тих місцях, де напруга часто завищено, або занижено, або повільно змінюється.

Прилади релейного виду за допомогою мікроконтролера і блоку електронного управління здійснюють комутацію обмоток силовими реле. Здійснюється облік часу спрацювання реле, зменшуються відключення в ланцюзі до невеликих значень.

Перевагами є невеликий час реагування на комутацію та відсутність затримки. З недоліків слід зазначити вимогу до многоступенчатости для запобігання від перепадів напруги і створення точності, підвищений шум в експлуатації через клацань реле, обгорання контактів при прискореному зміні параметрів напруги входу.

Релейні моделі доцільно застосовувати, коли різко змінюються параметри напруги. Не можна забувати, що при неминучих змінах параметрів електричної мережі термін служби релейних стабілізаторів зменшується.

Сімісторні моделі стабілізаторів здійснюють комутацію між обмотками трансформатора електронними силовими ключами - симисторами. Перемикачі у вигляді механічних контактів відсутні, виникає можливість множинних перемикань, що не створюють шуму.

Перевагами симісторних моделей можна назвати постійну комутацію між обмотками під час постійних коливань параметрів напруги. З недоліків виділяється підвищена вартість стабілізатора і високі вимоги до деталей за їх якістю.

Сімісторні прилади рекомендується застосовувати для експлуатації холодильника в важких умовах зі значними перепадами напруги.

Технічні дані

Перед покупкою необхідно ознайомитися з паспортними даними на холодильник. У них визначені його параметри і характеристики:

• Експлуатаційна потужність.
• Струм запуску.
• Число насосів і компресорів.
• Кількість камер охолодження.
• Умови роботи.

Якщо немає можливості подивитися техпаспорт холодильника, то всю інформацію можна знайти в інтернеті. Існують також ще два різновиди стабілізаторів по числу фаз електричної мережі: 3-фазні і 1-фазні. Вибір залежить від типу вашої мережі харчування.

Потужність стабілізатора вибирається залежно від числа компресорів в холодильнику. Якщо компресор один, то вибирають прилад на 1,5 кВА, якщо два, то 3 кВА. Цього вистачить для надійної експлуатації та запуску холодильника при зниженому і підвищеній напрузі.

Перед покупкою також слід звернути увагу на клас безпеки, число функцій, ККД, наявність дисплея, можливість тривалої роботи. Також потрібно врахувати умови функціонування стабілізатора. Якщо це буде опалювальне сухе приміщення, то додаткові вимоги не потрібні. Якщо приміщення для роботи з підвищеною вологістю, то потрібні вологозахищені пристрої.

Стабілізатор напруги для холодильника релейного типу здійснює якісний захист від перегріву, однак посередньо працює зі згладжування перепадів напруги. Стабілізатори з електромеханічним дією мають більше функцій, забезпечують хороший захист компресора і внутрішньої електроніки.

розрахунок потужності

Потужність вказується в вольт-амперах, визначає повну потужність виходу. Потужність споживання холодильника вказана в паспорті, виражена в активній потужності.

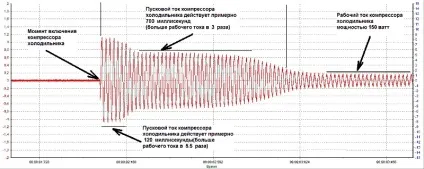

Щоб розрахувати повну потужність холодильника, потрібно паспортні дані розділити на 0,65. В результаті отримуємо повну потужність холодильного агрегату. У конструкції холодильника є мотор, і при його пуску утворюються великі струми, значить, повна потужність підвищується в три рази.

Далі, в розрахунку використовуємо співвідношення повного значення потужності холодильника, враховуючи ток запуску і потужність, що видається стабілізатором при найменшому дозволяється за напрузі входу. Наприклад, споживання потужності холодильником дорівнює 300 ват. Розраховується повна потужність, при цьому враховується ток запуску:

250 / 0,65 * 3 = 1154 вольт-ампер.

Тому, потрібен стабілізатор, вихідна потужність якого при найменшому напрузі буде дорівнює 1,2 кВт.

Знаючи струм споживання трансформатора, можна розрахувати потужність застосовується для розрахунку напруги.

Якщо струм невідомий, то розрахунок робиться для номінального значення напруги. Стабілізатори на 220 вольт для холодильників можуть підключатися окремо, мають окрему розетку і вилку. Їх розташовують подалі від джерел тепла, постійно стежать за їх чистотою.
