ПАСПОРТ
Спусковий пристрій типу «Вісімка»
Спусковий пристрій типу «Вісімка» (далі СУ) призначене для спуску по одинарній або подвійній мотузці.
Використовується з мотузками практично будь-яких діаметрів.
Наявність виступів (ріжок) в модифікаціях СУ «Вісімка» забезпечує додаткову фіксацію мотузки (див. Схеми заправки).
2. Технічні характеристики і принцип роботи
Принцип роботи спускового пристрою «Вісімка» заснований на використанні сили тертя, яка створюється при русі робочої мотузки навколо тіла спускового пристрою при здійсненні, власне, спуску.
У ручних пристроях. до яких належать всі модифікації такого типу «спусковух», коефіцієнт тертя залежить від того, яким чином заправлена мотузка в спусковий пристрій. який кут обхвату пристрою нижнім (опорним) кінцем робочої мотузки і з яким зусиллям людина натягує мотузку нижче спускового пристрою.
Таким чином, спускається контролює (і регулює) швидкість спуску зусиллям гальмування нижнього кінця мотузки опорної рукою з одного боку, і збільшенням або зменшенням кута обхвату СУ нижнім кінцем мотузки. А спосіб заправки мотузки має, як правило, два варіанти: навколо шийки вісімки і навколо скоби карабіна.
Спусковий пристрій типу «Вісімка» виготовляється в різних модифікаціях (див. Таблицю), але принцип роботи всюди залишається однаковим. Відрізняються лише назви і конфігурація корпусів виробів, об'єднаних під загальною сленгом альпіністів, скелелазів і гірських туристів як «спусковуха вісімка».
Матеріал, метод виготовлення
фрезеруванням з прокатного сталевого листа
155 × 155 × 10 550 г
- Гранична робоча навантаження WLL (Working Load Limit) - 10 кН
- Руйнівне навантаження MBS (Minimum Breaking Strength) - 33 кН
Можливо виготовлення СУ з листа товщиною 12 мм зі збільшенням WLL до 15 кН і MBS до 50 кН.
3. Правила використання та рекомендації по експлуатації
Для підготовки пристрою до роботи необхідно:- Заправити мотузку в спусковий пристрій «Вісімка» згідно одного з пропонованих варіантів заправки мотузки.
- За допомогою карабіна з закривається муфтою приєднати СУ до Лямочні поясу (страхувальної системі) спускається або до анкерного пристрою для здійснення спуску іншою особою.
- СУ готове до роботи.

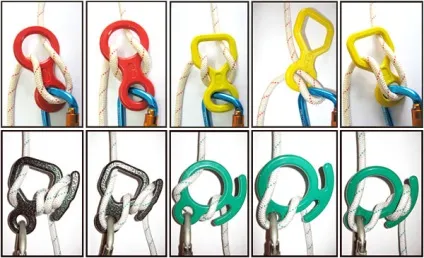

Вісімка класична - класичне використання пристрою при обхваті робочої мотузкою шийки вісімки. Варіант заправки з обхватом мотузкою скоби кріпильного карабіна різко зменшує силу тертя.
Вісімка з рогами - підвищення надійності фіксації мотузки при вимушеній тривалій зупинці при спуску і при необхідності мати вільними дві руки. Для фіксації спускового пристрою на мотузці необхідно нижній кінець мотузки обернути навколо ріжків.
Інвар - класичне використання пристрою при обхваті мотузкою скоби кріпильного карабіна. Варіант з обхватом мотузкою шийки инвара різко підвищує силу тертя.
Інвар з двома рогами - дозволяє працювати на подвійний мотузці. По черзі протравлівая одну з них - спускатися зигзагоподібним маятником. Застосовується, в основному, при виконанні робіт методом промислового альпінізму.
Вісімка квадратна - те саме, що і вісімка класична. Але прямолінійний ділянку більшого отвору дозволяє зменшити кручення мотузки при спуску. А варіант заправки мотузки через овальний отвір в меншій з «головок» вісімки, перетворює її в шайбу Штіхта.
«Вісімка» з рогами збільшена - збільшене робоче кільце дозволяє пропускати через спусковий пристрій будь мотузковий вузол. Ця якість може стати в нагоді при нарощуванні мотузок (наприклад при спасработи в альпінізмі або роботі на високих об'єктах в ПРОМАЛЬПІНІЗМ.
Пристрої зі сталі через підвищеної стійкості до стирання (хоча і в обмін на зниження теплопровідності) охоче застосовуються в промисловому альпінізмі. Адже в промальпа швидкісні спуски нема чого закладати, а ось стійкість пристрою до абразиву на робочих мотузках дуже важлива.
Під час спуску відпускати рукою нижній кінець мотузки, або залишати його не зафіксовано ЗАБОРОНЯЄТЬСЯ!
Для забезпечення безпеки при випадковій втраті опорної рукою нижнього кінця мотузки необхідно використовувати пристрій тільки спільно з самозатягувальне страхувальними вузлами (наприклад Прусик) або затискачами, установленими вище спускового пристрою!
Через небезпеку оплавлення мотузки СТАЛЕВІ спускові пристрої НЕ ВИКОРИСТОВУВАТИ для затяжних спусків при швидкості більш ніж 3 м / с!
Для того, щоб не упустити «вісімки» при використанні, необхідно дотримуватися одне просте правило - не від'єднувати пристебнуті (до системи, мотузці або накопичувача спорядження) «вісімку» поки карабін на самостраховочном усе або петельной відтягненні не пристебнутий до більшого отвору «вісімки». А відстібати його, тільки при пристібання «вісімки» з елементу свого спорядження.
4. Технічне обслуговування та умови зберігання
Після експлуатації виріб слід ретельно вичистити і висушити.
Зберігати в сухому приміщенні, оберігати від впливу агресивних хімічних речовин.
Для безпечної експлуатації виробу необхідно перед кожним використанням проводити його огляд на наявність механічних дефектів, тріщин, корозії, деформації і інших пошкоджень. При їх наявності або зношеності більш ніж на 10% від початкового розміру поперечного перерізу експлуатація вироби ЗАБОРОНЯЄТЬСЯ.
Не рідше одного разу на 6 місяців вироби підлягають випробуванням статичним навантаженням у 400 кг з витримкою 5 хвилин. Проведення таких випробувань виробник делегує користувачеві. Результати випробувань необхідно занести в спеціальний журнал або в паспорт.
Таким же випробуванням підлягають вироби, що зберігаються на складі більше 1 року або протистояли динамічному ривку.
Дозволяється транспортувати будь-яким видом транспорту за умови захисту пристрою від механічних пошкоджень, атмосферних опадів і впливу агресивних середовищ.
5. Гарантії виробника
Роботодавці і користувачі приймають на себе остаточну відповідальність за вибір і використання будь-якого робочого спорядження. Виробник не несе відповідальності за нецільове або неправильне використання вироби.
Якість виготовлення забезпечує збереження основних характеристик і функціонування виробу при відсутності механічного зносу і належному зберіганні протягом всього терміну його експлуатації. Термін експлуатації виробу залежить від інтенсивності використання.
Гарантійні зобов'язання не поширюються на вироби, модифіковані споживачем або використовувалися з порушенням правил експлуатації, транспортування або зберігання, а також мають механічний знос або механічні пошкодження сторонніми предметами.
6. Комплектність і свідоцтво про відповідність
Виріб перевірено на відповідність нормативно-технічної документації і визнаний придатним до експлуатації.
Присвоєно заводський номер № _________________________________________________________
Дата виготовлення __________________________________________________________________
Дата продажу ______________________________________________________________________
Підпис особи, відповідальної за приймання виробу ________________________________________
