Способи з’єднань при виготовленні меблів
Техніка з'єднання, тобто способи створення міцних з'єднань окремих дерев'яних деталей при виготовленні меблів, істотно важлива для успішного конструювання вбудованих виробів. Виробники стінок використовують десятки способів з'єднань, але для виготовлення конструкцій меблів вам знадобляться всього лише кілька простих з'єднань, показаних тут.
Вибір способу з'єднання залежить від того, як буде використовуватися вбудована конструкція меблів і як вона повинна виглядати. Наприклад, вбудована конструкція меблів для демонстрації таких предметів, як декоративний посуд зі скла, може бути зроблена з простими сполуками встик, а для важких предметів (наприклад, багатотомна енциклопедія) - з міцними пазовими сполуками, посиленими шурупами. Якщо важливий зовнішній вигляд меблів, виберіть прихований спосіб з'єднання. Наприклад, вбудована конструкція з сполуками у вигляді шипа-заглушки більше схожа на фабричну, ніж конструкція з сполуками встик з планкою.

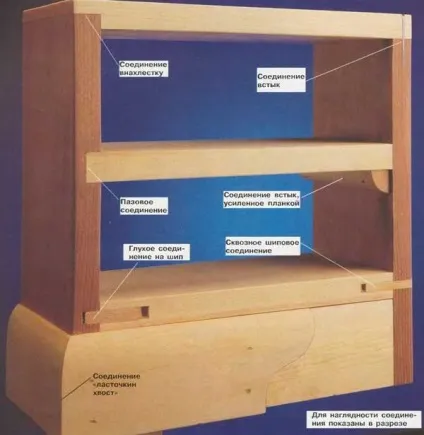

з'єднання внахлестку
При виготовленні багатьох вбудованих конструкцій меблів вам знадобиться склеювати і стягувати одночасно кілька з'єднань. Для цієї роботи потрібен цілий ряд різноманітних струбцин. Для посилення всіх з'єднань використовуйте столярний клей. З'єднання, виконані за допомогою одних тільки цвяхів і шурупів, з часом ослабнуть.
Види з'єднань меблів
Спосіб склеювання меблів
Очистіть поверхні, що склеюються тканиною без ворсу. За допомогою бруска з дрібним наждаком сгладьте шорсткі кути.
Нанесіть столярний клей за допомогою картонної палички або смужки, намазуючи його тонким рівним шаром по всіх поверхнях, які треба склеїти.
Потріть змащені клеєм поверхні одна об одну взад-вперед для забезпечення рівного дотику і міцного зчеплення.
Стягніть деталі один з одним, щоб надійно утримувати їх на стиках. Вимірявши діагоналі, переконайтеся, що кути прямі. Про їх прямизну свідчить однакова довжина діагоналей. Якщо довжина різна, підправте положення деталей.
Зміцніть з'єднання шляхом висвердлювання в них напрямних отворів. Укрутіть шурупи або вбийте оздоблювальні цвяхи. Для шурупів розточити базові отвори, щоб головки шурупів були втоплені. Цвяхи заглубляйте за допомогою пробійника.
Закрийте розточені отвори заглушками з твердих порід дерева, змазаними клеєм, а цвяхові отвори замажте шпаклівкою для дерева. Коли клей або шпаклівка висохне, гладко зачистите поверхню наждаком, а потім покрийте лаком.
Як зробити з'єднання "ластівчин хвіст"
1 Відміряйте профіль потрібної довжини, потім встановіть лезо кутовий пилки під кутом 45 °.
2 Затисніть профіль в кутовий пилі, потім відріжте за розміром. Нанесіть тонкий рівний шар столярного клею на скошені краї профілю.
3 Накладіть відрізки профілю на дерев'яну конструкцію так, щоб їх скошені кінці були щільно притиснуті один до одного. Просвердлите наскрізні базові отвори в профілі і в виробі і прикріпіть профіль оздоблювальними цвяхами.
Як зробити з'єднання встик
1 За допомогою рамного кутника окресліть розташування з'єднань на дерев'яній заготівлі. При бажанні для посилення прикріпіть планки по нижньому краю кожного з'єднання.
2 На сполучаються поверхні нанесіть столярний клей. При цьому використовуйте картонну паличку або смужку, що забезпечує рівне нанесення клею.
3 З'єднайте обидві частини для посилення кожного з'єднання висвердлите базові отвори і забийте в з'єднання оздоблювальний цвях або вверніть шуруп. (Допоміжна риса на заготівлі допоможе вирівняти цвяхи.)
Як зробити пазові з'єднання
1 Утримуйте деталі разом і «намітьте паз». Вставте у фрезу прямий різець і встановіть його на потрібну глибину. Зазвичай глибина паза складає половину товщини дерев'яної деталі. Наприклад, при товщині 3/4 дюйма глибина пазів повинна бути 1см.
2 Затисніть прямокутну направляючу лінійку з кожного боку, де будуть пази, таким чином, щоб краю лінійок знаходилися навпроти зазначених ліній. Встановіть непотрібну дерев'яну деталь тієї ж товщини, що і заготовка, між лінійками, щоб виміряти зазор.
3 Виріжте паз двома проходами фрези. При першому проході міцно притисніть підставу фрези до однієї з прямих рейок, потім зробіть другий прохід в зворотному напрямку, притискаючи підставу фрези до другої рейці.
4 Нанесіть столярний клей на сполучаються поверхні, стягніть деталі разом. Просвердлите напрямні отвори і вкрутити шурупи або вбийте оздоблювальні цвяхи на відстані 7,5- 10см один від одного. Для шурупів раззенкуйте базові отвори.
Пази, зроблені за допомогою циркулярної пилки. Зробіть бічні прорізи уздовж зазначеного контуру, використовуючи прямокутну напрямну. Потім зробіть кілька паралельних прорізів між бічними і приберіть зайве дерево.
З'єднання внакладку. Для торцевих вибірок використовуйте фрезу зі шпунтовим різцем. Використовуйте різець тієї ж довжини, що і дерев'яна заготовка, при цьому глибина фальца (вибірки) повинна складати 1/2 товщини заготовки.
Як зробити глухе з'єднання на шипах за допомогою шаблону

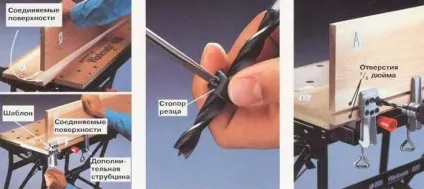

1 Розмістіть деталі так, як вони повинні виглядати після з'єднання. Відзначте їх буквами А і В, як показано вгорі. Переверніть деталі так, як показано внизу. При цьому поверхні з'єднані і дивляться на вас. Використовуючи шаблон і додаткову струбцину, стягніть деталі разом так, щоб кінці були на одній лінії.
2 Вставте в дриль щіткове свердло. Якщо ви поєднуєте шипами дошку товщиною 3/4 дюйма, використовуйте свердло розміром 3/8 дюйма.
Щоб бути впевненим у тому, що ви просвердлите отвори на потрібну глибину, встановіть стопор.
3 Просвердлите отвори для шипів в обох деталях крізь отвір шаблону. Для деталі товщиною 3/4 дюйма отвори в деталі А повинні бути глибиною 1,3см, а отвори в деталі В - глибиною 3 см. Пересуньте шаблон і просвердлите нові отвори на відстані 7,5-10см один від одного.
4 Перевірте правильність з'єднання, вставивши рифлені шипи довжиною 1 1/2 дюйма в деталь А, потім, постукуючи дерев'яним молотком по деталі В, встановіть її на своє місце. Якщо деталі підходять нещільно, поглибите отвори для шипів в деталі В.
5 Роз'єднайте деталі і вийміть шипи, нанесіть клей на шипи і вставте їх в отвори деталі В. Нанесіть клей і на сполучаються поверхні. Увага. При з'єднанні деревостружкової плити, покритої меламіном, клеєм змащуйте тільки шипи.
6 Проведіть збірку деталей, постукуючи по ним дерев'яним молотком до тих пір, поки з'єднання не «сяде» щільно. Вологою ганчіркою приберіть зайвий клей.
Як зробити глухі лицьові з'єднання, використовуючи розмітник центру шипа
1 Відзначте на лицьовій стороні заготовки лінію з'єднання. За допомогою шаблону виконайте на ребрі іншої деталі отвори для шипів, потім в кожен отвір вставте розмітник центру шипа.
2 Поставте деталі ребром на рівну поверхню, потім притисніть їх один до одного так, щоб вістря розмітників залишили на дереві наколки.
З У зазначених точках щітковим свердлом просвердлите отвори. Для дерева товщиною 3/4 дюйма отвори повинні бути глибиною 1,3см. Використовуйте направляючу для прямокутного свердління із стопором свердла. Зберіть деталь з шипами.
Як зробити наскрізні шипові з'єднання
1 Стягніть і склейте деталі разом, проведіть допоміжну лінію. За допомогою щіткового свердла зі стопором на глибині 4,3см просвердлите в одній деталі отвори для шипів, що проходять в прилеглу деталь. Отвори розташовуйте на відстані 75-10 см одна від одної.
2 Нанесіть столярний клей на рифлені шипи розміром в 1 1/2 дюйма потім вставте шипи в отвори. За допомогою пробійника вженіть шипи до упору.
3 Закрийте отвори для шипів пробками з твердих порід дерева, покритими клеєм. Дайте клею висохнути, потім відшліфуйте поверхню наждачним бруском.
