Споруда будинку у вигляді геодезичного купола
Технічні характеристики
Технічно каркас будинку являє собою бесконнекторний геодезичний купол, зібраний з дощок перетином 25х200 мм. Райзер 1 м. Зовнішній діаметр - трохи менше 9 метрів. Утеплення - 200 мм холлофайбер.
проектування
Перше, що ми зайнялися при проектуванні - розробка плану будинку в Visio. Програма надає вельми зручні можливості для розстановки стін і меблів. З її допомогою ми прийшли до розуміння найголовнішого на даному етапі: розміру будинку, який нам потрібен. Також оформилося чіткий намір зробити будинок 2-поверховим, причому з частиною площі першого поверху під високою стелею (друге світло це називається).

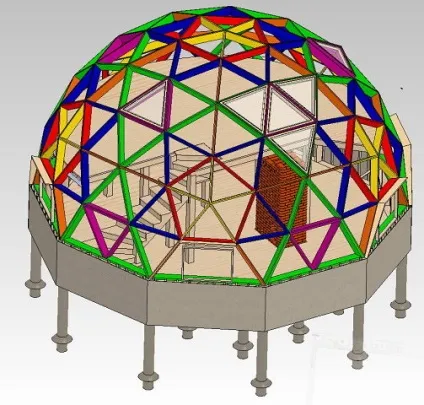

Паралельно з цим я експериментував з отрисовкой моделі купола в Solidworks'е. Далеко не з першої спроби вийшло зробити креслення коректним, масштабується і швидкодіючим. Як потім виявилося, отрисовка самого по собі купола - досить проста справа в порівнянні з усім іншим. Більш значні складнощі виникли потім, коли прийшла пора малювати блок вхідних дверей, вікна, елементи організації подкровельной вентиляції, сполучення другого поверху з куполом і т.д.
Часто виникає питання: як порахувати кути розпилу балок для геодезичного купола? Я відмовився від ідеї вираховування кутів. Замість цього я зробив 3d модель, в якій ці кути виходять самостійно.
З'єднання балок купола
Ключова ідея така: кожен трикутник купола обмежений тригранної пірамідою з вершиною в центрі купола. Кожна балка купола лежить своєю площиною на бічній грані піраміди і впирається бічною стінкою в основу піраміди. Радіус купола і 3 довжини основи піраміди, а також товщина і ширина балок повністю визначають всі кути і довжини балок заданого трикутника. Для отримання всього різноманіття балок доцільно скористатися механізмом різних конфігурацій креслень Solidworks.
Частоту 4V ми вибрали виходячи з таких міркувань:
1) Маленькі трикутники мають на увазі відсутність важких деталей в конструкції будинку, які потрібно затягувати на самий верх. З огляду на, що здебільшого будинок будували удвох, це вкрай актуально.
2) У парному частоти (2V, 4V, ...) є чіткий екватор, яким купол можна поставити на райзер.
Вибір бесконнекторного способу був обумовлений прагненням до геометрично більш «чистої» конструкції :) і відсутністю зайвих коштів на покупку якісних конекторів. Що стосується фінансів, спочатку була задумка будівництво будинку вписати в досить обмежений бюджет. З цим завданням ми, вважаю, впоралися, правда, часом ціною підвищеної трудомісткості окремих операцій.
Після підготовки креслень каркаса купола я зайнявся отрисовкой вертикальних стін, блоків вікон і дверей, внутрішніх перегородок, що підтримують 2 поверх, сходи, печі та ще тисячі інших деталей. Тонкий момент полягає в тому, щоб зберігати модель будинку досить швидкодіючої. Кінцева кількість деталей виходить настільки велике, що навіть на потужному комп'ютері (не кажучи вже про ноутбуці) Solidworks починає пригальмовувати.
Каркас будинку в обшивці
Сергій і Марина доброго времени суток! Перечитав все про ГЕОКУПОЛЕ на вашому сайті! Дуже, дуже цікаво, буду будувати собі такий-же. Як зараз будинок поводиться? Що можна було б поліпшити? Дякуємо!
Добрий день, Єгор.
Рішення цікаве, незвичне, однак непроста. Рекомендую спершу потренуватися на чомусь трохи менше розміром і частотою. Наприклад побудувати сарайчик 2-й частоти без утеплення і зі спрощеною схемою покрівельного пирога.
Якби я зараз будував геокупол, напевно орієнтувався на:
1. набагато меншу площу - тільки най-най необхідне. Ну правда, нам реально стільки не треба.
2. меншу частоту. На жаль, коли я робив проект, схема купола 3-й частоти з вирівняним підставою ще не була широко відома. Відповідно цікава схема не 1/2 кульки, а щось ближче до 5/8.
3. інший поділ на поверхи. 1 поверх чисто технічний: майстерня, оперативний запас дров, грубка, підсобне приміщення; 2 поверх жилою. Робити дворівневої житлову зону на мій погляд нераціонально. Розташування дров'яного котла в цокольному поверсі дозволить використовувати гравітаційний принцип циркуляції в системі водяного опалення.
Діма, привіт!
Сам знаєш, у нас з тих пір життя кардинальним чином вже 2 рази змінилася :) (Велике Подорож і потім Словенія)
Ми в Межиріччі давно вже не були, так що поточний стан справ мені невідомо. Повертатися не плануємо.
Що ж, напевно, добре, коли немає якоря =)
Велике спасибі! Відповідь точний і раціональний! Нехай Бог допоможе вам знайти те, чого бажає душа в своїх глибинах, мені Він уже допоміг! Подорожі розширюють рамки мислення і свідомості. Сподіваюся отримаєте те, до чого прагнете. З повагою Єгор
Сьогодні отримав дані по будівельному холофайберу. Це повна капелюх. У нього є три можливості Вас убити! 1 - пожежа (Г3, В2 - нормальногорючій і помірнозаймисті) 2 - дим (Д3 висока димоутворення), 3 - отруйні продукти горіння (Т3 - високотоксичні матеріали). Краще вже залежить мінеральну вату і все гідро-і пароізоляційні плівки (вони бувають негорючі) ніж створити будку самоуійств ... ..
Жити взагалі шкідливо. Від цього вмирають.
Напевно, треба до мінеральній ваті не забути всі дерев'яні конструкції вимочити в вогнезахисною сумішшю, а то непорядок - вата залишиться, а каркас згорить.
Вітаю! Прекрасний варіант будинку, спасибі за докладну розповідь! Можна кудись викласти 3D модель, яку ви зробили? Цілком зрозуміло, що це коштувало вашої праці - але якщо за адекватну ціну наприклад скачати можна буде напевно багатьом буде потрібно, вам грошик а кому-то користь. Дякуємо!
Не думаю що це гарна ідея.
Модель зовсім не ідеальна. Там і помилки є, і просто не оптимально виконані елементи.
Повторювати таку конструкцію один-в-один ідея погана.
Більш того, у кожного вдома свій набір вікон, дверей, елементів внутрішнього простору і т.п. А саме вони представляють основну складність в малюванні.
Якщо потрібне розуміння того, за якими принципами вважати і малювати купол - на форумі forum.domesworld.ru все докладно способом розписано, рекомендую.
