Сотавленіе схеми заміщення і розрахунок її параметрів

Складання схеми заміщення та розрахунок її параметрів
Схеми заміщення виконують в однолінійному зображенні; при цьому зручно опору і е. д. з. відзначати порядковими номерами і вказувати їх чисельні значення.
При розрахунку в іменованих одиницях опору всіх елементів призводять до одного ступеня напруги.
Для кожного ступеня напруги прийняті наступні значення середніх номінальних міжфазних напруг Uсp (кВ): 515; 340; 230; 154; 115; 37; 24; 20; 18; 15,75; 13,8; 10,5; 6,3; 3,15.
У практичних розрахунках можливо наближене приведення опорів за середніми коефіцієнтами трансформації, рівним відношенню середніх номінальних напруг Uсp відповідних ступенів.
Опір всіх елементів схеми заміщення можна висловлювати в відносних одиницях при обраних базисних умовах або в Омасі. При розрахунку у відносних одиницях базисна потужність може бути взята довільній (наприклад, 100 або 1 000 MBА). Базове напруга для кожного ступеня напруги звичайно приймається рівним Uсp. Базисний струм і базисне опір визначають за виразами

Опору в відносних одиницях при базисних умовах визначають наступним чином.
Якщо опір, включене на ступені U сp, задано:
а) у відносних одиницях при S н і (генератори, трансформатори), то

б) у відсотках при і (реактори), то

в) в Омасі х (повітряні лінії, кабелі) на одиницю довжини, то при довжині l

Примітки:
1. У зазначених формулах слід приймати U cp і тій сходинці, на якій знаходиться цей елемент.
2. Опору елементів, виражені в відносних одиницях при базисних умовах, дають схему заміщення, наведену за середніми коефіцієнтами трансформації до однієї (і до того ж будь-який із зазначених у розрахунковій схемі) ступені напруги.
Електрорушійна сила джерел живлення в відносних одиницях виражається через

де Е - міжфазни- е. д. з. джерела, кВ; - фазна е. д. з. джерела, кВ; Uсp - середнє міжфазова номінальну напругу тієї ступені, де знаходиться дане джерело, кВ; - то ж, але фазна напруга, кВ.
При розрахунку в іменованих одиницях опору всіх елементів виражаються в Омасі і повинні бути приведені до якої-небудь однієї ступені напруги (наприклад, к) за формулою

де - опір в Омасі, наведене до ступеня; - опір в Омасі, заданий на ступені.
Відповідно приведення е. д. з, відомих на інших ступенях напруги, виконується за формулою

де - фазна е. д. з. в кіловольт, приведена до ступеня; E n - міжфазни- е. д. з. в кіловольт, задана на ступені.
Додаткові умови для складання схеми заміщення визначаються видом к. З.
Складену схему заміщення шляхом відповідних перетворень призводять до найпростішого виду для визначення результуючої е. д. з. і результуючого опору щодо точки к. з.

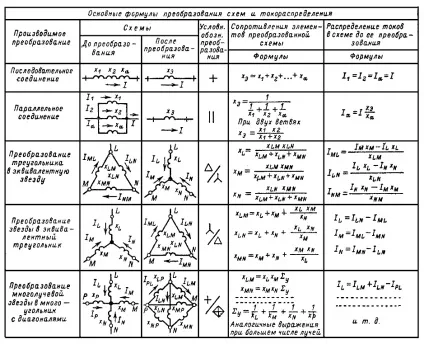

Основні формули перетворення схем і знаходження токораспределения наведені в табл. 38-1.
Для приведення до найпростішого виду схеми заміщення з декількома джерелами проводять заміну окремих генеруючих гілок результіруюс е. д. з. і опорами (рис. 38-10, а) однієї еквівалентної генеруючої гілкою (рис. 38-10,6), е. д. з. і опір якої визначаються наступними виразами:

де - провідності гілок.
При двох генеруючих гілках в вузлі

За знайденими результуючої е. д. з. і результуючому опору визначають періодичну доданків струму в місці к. з.
Після цього, поступово розгортаючи схему, можна знайти струми і напруги в окремих гілках і точках вихідної схеми.

Мал. 38-10. Заміна кількох генеруючих гілок однієї еквівалентної.
