Sortraceviewer - перегляд рефлектограмм в форматі sor
Робота з програмою
Основні можливості SORTraceViewer:
Установка програми:
- Розпакуйте архів в будь-яку папку. Для Windows Vista і вище: не кладіть програму в системних папках (C: \\ Windows, C: \\ Program Files і т.д.).
- При бажанні, зробіть SORTraceViewer програмою за замовчуванням для файлів SOR.
- При бажанні, виведіть ярлик програми на робочий стіл.
Кнопки панелі інструментів:
- "Створити" - виклик вікна створення нової траси.
- "Відкрити" - відкрити одну або кілька трас
- "Зберегти" - зберегти зміни в рефлектограмме, або зберегти нову трасу на диск.
- "Закрити" - закрити поточну трасу. Натисніть на стрілку праворуч, щоб вибрати пункт "Закрити всі".
- "Друк" - друк звіту про поточну трасі.
- "Таблиця" - створення сумарною таблиці про події завантажених трас.
- "Зум +" - збільшити масштаб відображення траси в два рази.
- "Зум -" - зменшити масштаб в два рази.
- "Зум 1: 1" - скинути масштаб відображення на 1: 1.
- "Налаштування" - виклик вікна налаштувань програми.
- "Головна" - включає відображення тільки головної траси.
- "Все" - (тільки для режиму "Простий") - включає відображення всіх завантажених трас.
- "Зворотній" - (тільки для режиму "Двохнаправлений") - включає відображення тільки зворотного траси.
- "Подвійна" - (тільки для режиму "Двохнаправлений") - включає відображення двобічної траси.
Примітка: щоб прибрати написи з кнопок виберіть в меню "Вид" -> "Написи на кнопках".

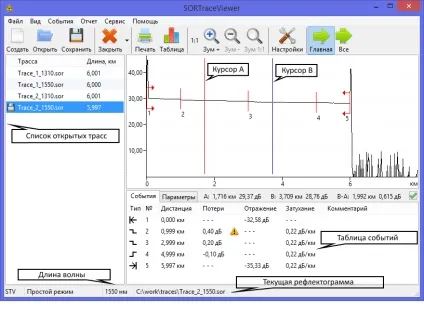

Головне вікно програми (режим роботи "Простий"):
Робота з двонаправленими рефлектограмм
Щоб перевести програму в двонаправлений режим:
- Виберіть в головному меню пункт "Сервіс" -> "Режим" -> "Двохнаправлений"
- Відкрийте з допомогою меню або кнопки "Відкрити" головну трасу.
- Щоб відкрити зворотний трасу, натисніть правою кнопкою миші по щойно відкритій трасі в списку рефлектограмм. В меню оберіть пункт "Відкрити зворотну трасу". Примітка: також можна двічі клацнути лівою клавішею миші.
- На основі параметрів головною і зворотного траси програма побудує двосторонню таблицю подій

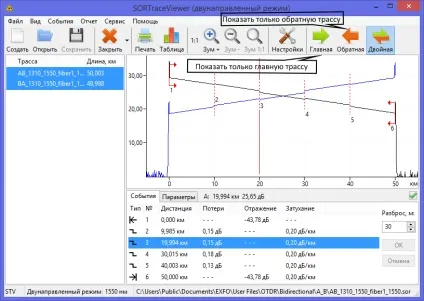

Головне вікно програми (режим роботи "Двохнаправлений"):
Для відображення і зміни параметрів траси:
- Виберіть вкладку "Параметри" (див. Малюнок нижче).
- Зробіть подвійне клацання по значенню того параметра, який ви хочете змінити в правій таблиці.
- Змініть значення інших параметрів.
- Натисніть кнопку "Зберегти" праворуч від таблиці, щоб застосувати нові параметри.
- Збережіть змінений файл рефлекторам на диск (кнопка "Зберегти" в панелі інструментів або меню "Файл" -> "Зберегти").
Примітка: щоб відмовитися від проведених змін, натисніть кнопку "Скасувати" праворуч від таблиці параметрів.
Примітка: можна виділити кілька рядків в будь-якій таблиці і скопіювати в буфер обміну операційної системи (натиснути правою кнопкою миші -> "Копіювати")
Вкладка параметри:
Зміна втрат на подію
Для коригування значення втрат на подію:
- Виберіть рядок в таблиці подій.
- Встановіть курсор B (синій) в кінці події.
- Виберіть пункт меню "Події" -> "Змінити втрати"
- У вікні введіть нове бажане значення втрат.
- Рефлектограмм буде откоректірована відповідним чином.
Примітка: для досягнення бажаного результату, можливо використовувати функцію повторно.
Частина рефлекторам з подією (до і після коригування):
Для відображення і зміни параметрів події:
Примітка: щоб відмовитися від проведених змін, натисніть кнопку "Скасувати".
Вікно з властивостями події:
Сумарна таблиця подій завантажених рефлектограмм
Для створення таблиці:
- Натисніть кнопку "Таблиця" в панелі інструментів.
- Або виберіть меню "Подія" -> "Таблиця"
- Програма згенерує таблицю подій всіх завантажених трас, і запропонує зберегти її в файл у форматі MS Excel.
Примітка: результати матимуть сенс, тільки якщо всі завантажені рефлекограмми отримані з одного і того ж кабелю.
Примітка: Установка самого MS Excel на комп'ютер не потрібно.

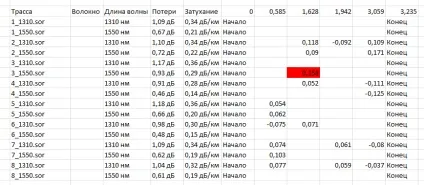

Приклад сумарної таблиці подій:
Створення звіту про рефлектограмме
Щоб надрукувати звіт про трасу:
- Виберіть в головному меню пункт "Файл" -> "Друк", або "Звіт" -> "Друк".
- Або натисніть кнопку "Друк".
- Для створення звіту про всіх завантажених рефлектограмм, виберіть "Файл" -> "Надрукувати всі", або "Звіт" -> "Надрукувати всі".
Примітка: Щоб зберегти інформацію про трасу в PDF, встановіть на комп'ютері PDF-принтер.
Щоб створити звіт про трасу в форматі MS Excel (.xlsx):
- Виберіть в головному меню пункт "Звіт" -> "Звіт по трасі в форматі Excel".
- Або натисніть кнопку "Друк".
- Для створення звіту про всіх завантажених рефлектограмм, виберіть "Звіт" -> "Звіт по всіх трасах в форматі Excel".
Примітка: Установка самого MS Excel на комп'ютер не потрібно.

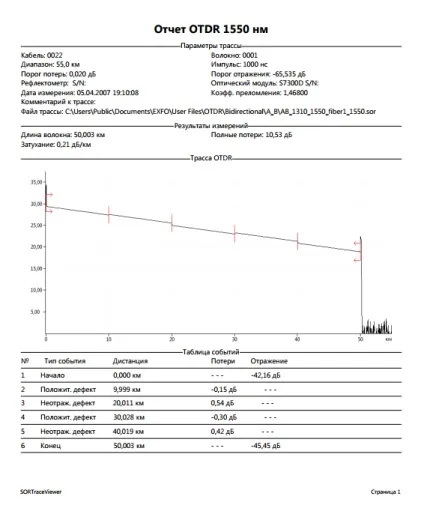

Приклад звіту:

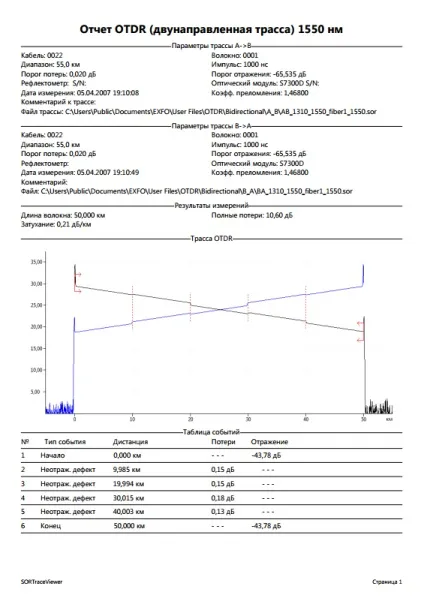

Приклад звіту про двобічної трасі:
Створення нової рефлекторам
Для виклику вікна нової рефлекторам:
- Натисніть кнопку "Створити" в панелі інструментів.
- Або виберіть в меню "Файл" -> "Створити"
- Змініть парметри нової рефлекторам: тип волокна, довжину хвилі, діапазон, кількість створюваних трас, і т.д. додайте, якщо це необхідно, події.
- Натисніть кнопку "Старт"
Примітка: Ви користуєтеся цією функцією на свій страх і ризик. Ви повинні усвідомлювати, що створені рефлекторам є результатом моделювання.
Примітка: У безкоштовної версії програми можна створювати рефлекторам не довше 99 метрів.
клонування рефлекторам
Для виклику вікна клонування рефлекторам:
- Відкрийте будь-яку рефлектограмм.
- Виберіть в меню "Файл" -> "Клонувати"
- Змініть парметри нової рефлекторам: тип волокна, довжину хвилі, діапазон, кількість створюваних трас, і т.д. додайте або видаліть, якщо це необхідно, події.
- Натисніть кнопку "Старт"
Примітка: Ви користуєтеся цією функцією на свій страх і ризик. Ви повинні усвідомлювати, що створені рефлекторам є результатом моделювання.
Примітка: У безкоштовної версії програми можна клонувати рефлекторам не довше 99 метрів.
Створення зворотного рефлекторам
Для виклику вікна створення зворотного рефлекторам:
- Відкрийте будь-яку рефлектограмм.
- Виберіть в меню "Файл" -> "Створити зворотний"
- Змініть парметри нової рефлекторам: тип волокна, довжину хвилі, діапазон, кількість створюваних трас, і т.д. додайте або видаліть, якщо це необхідно, події.
- Натисніть кнопку "Старт"
Примітка: Ви користуєтеся цією функцією на свій страх і ризик. Ви повинні усвідомлювати, що створені рефлекторам є результатом моделювання.
Примітка: У безкоштовної версії програми можна створювати рефлекторам не довше 99 метрів.
Візуальне редагування траси
Ви можете відредагувати трасу (графік рефлекторам), пересуваючи мишкою точки графіка вгору або вниз, для цього:
пакетне перетворення
Ви можете змінити деякі параметри відразу у всіх відкритих рефлектограмм:
- Відкрийте в програмі необхідні рефлекторам
- Виберіть в меню "Сервіс" -> "Пакетне перетворення"

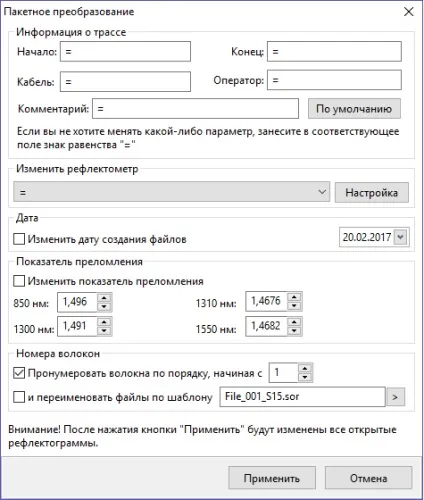

Вікно функції пакетного перетворення:
обрізка рефлекторам
Ви можете обрізати ділянку (спочатку або наприкінці) рефлекторам (тільки для повної версії програми):
- Відкрийте в програмі потрібну рефлектограмм
- Виберіть в меню "Сервіс" -> "Обрізати рефлектограмм"

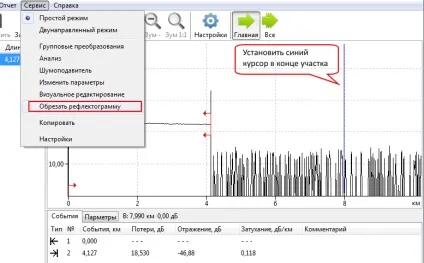

Виклик функції обрізки:
В даному прикладі після застосування операції обрізання, діапазон зміниться до 7990 м, ділянка правіше відкинути.
налаштування програми
Для виклику вікна налаштувань програми:
- Натисніть кнопку "Налаштування" в панелі інструментів
- Або виберіть в меню "Сервіс" -> "Налаштування"

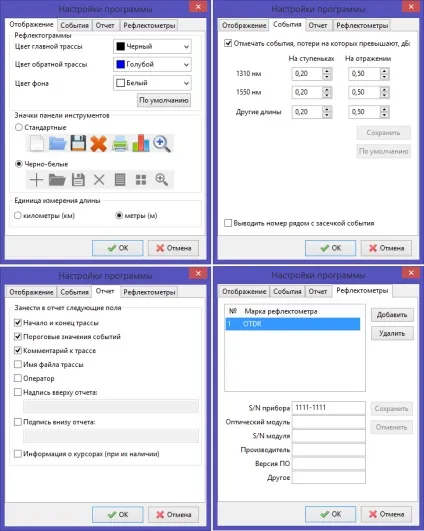

Вікно налаштувань програми (вкладки "Колір", "Рефлектометри", "Події", "Звіт"):
додатково:
Як призначити SORTraceViewer програмою за замовчуванням для файлів рефлектограмм (.sor)
- Відкрийте будь-яку папку з файлами рефлектограмм (розширення файлів .SOR).
- Клацніть правою кнопкою миші один з файлів і виберіть пункт меню "Властивості".
- У вікні властивостей файлу вгорі вкладки ( "Загальні") натисніть кнопку "Змінити.".
- Внизу вікна "Вибір програми" натисніть кнопку "Огляд.", І знайдіть виконуваний файл STV.exe програми SORTraceViewer.
- Перевірте, що галочка "Використовувати обрану програму для всіх файлів такого типу" встановлена.
- Натисніть кнопку ОК.
Примітка: не робіть цього, якщо програма SORTraceViewer встановлена на USB Flash диску.
Створення ярлика на робочому столі
- У провіднику знайдіть папку з програмою SORTraceViewer.
- Клацніть правою кнопкою миші по файлу STV.exe і натисніть кнопку Створити ярлик.
- Перетягніть новий ярлик на порожню область на робочому столі.
Примітка: не робіть цього, якщо програма SORTraceViewer встановлена на USB Flash диску.
Як відкрити рефлекторам з розширенням .TRC?
- Швидше за все, ці рефлекторам згенеровані рефлектометром фірми "EXFO", і відкриваються програмою "OTDR Viewer".
- Ця програма поширюється безкоштовно в складі пакету "ToolBox Office".
- Завантажити пакет програм можна на сайті виробника.
