Слухові вікна на даху і принципи їх монтажу

На багатьох дахах європейських будинків можна побачити незвичайні конструкції, що нагадують невеликі будиночки різної форми. Спочатку слухові вікна на даху монтувалися з метою забезпечення провітрювання горищного простору. Після того як горища стали розглядатися як житлові приміщення, змінилася і роль слухових вікон, які стали необхідні вже для освітлення, а також для збільшення корисної площі. Додаткові метри вкрай необхідні в маленьких мансардах з низькими покрівлями, скати яких починаються прямо від підлоги приміщення. При цьому вдається збільшити «вертикальне» простір і полегшити підхід до віконних прорізів.

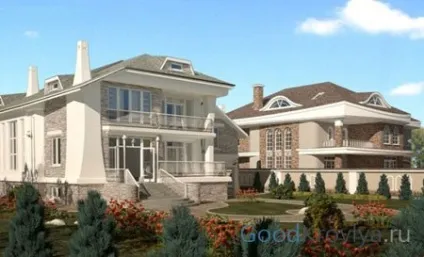

При зведенні елітного житла слухові вікна на даху дозволяють надати вигляду кожного будинку незвичайний шарм. Забезпечити природне освітлення горищного простору можна і за допомогою мансардних вікон, конструкція яких набагато простіше. Багато забудовників їх використовують при зведенні котеджів з житловими мансардами, але зовнішній вигляд будівель при цьому стає менш привабливим.

До традиційних видів слухових вікон з часом додаються нові варіанти, проекти яких розробляються з урахуванням регіональних особливостей та вимог дизайну.

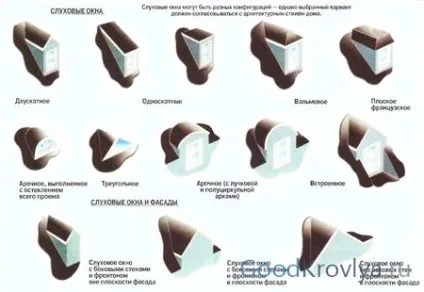

На даний момент фахівці виділяють наступні види:

• трикутне;
• напівкругле;
• сегментообразние;
• скляне;
• з плоским дахом;
• з двосхилим дахом;
• з трапецієподібної дахом;
• чотирикутне з односхилим дахом;
• з вальмовой покрівлею.

Важливо. Існує ряд способів оформлення примикань до основного покрівельного покриття. Хоча і тут майстри покрівельного справи знаходять нові цікаві рішення, які не застосовувалися раніше при будівництві цих елементів.

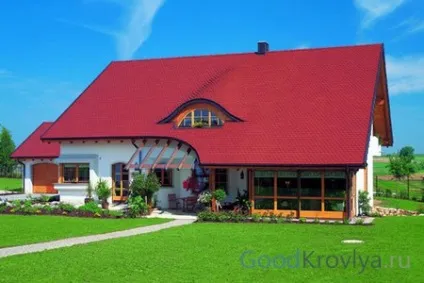

Конструкція слухового вікна виконує декоративну функцію, а також збільшує житловий простір мансарди

В процесі багаторічної практики влаштування вікон на дахах вироблені певні правила по їх розміщенню, а саме:

• конструкція не повинна розташовуватися на близькій відстані від коника і карниза даху, а також від її фронтонів (бічні панелі);
• між сусідніми віконними прорізами необхідно витримувати 0,8 м, тому що при ближчому розміщенні ускладнюється укладання покрівельного покриття, ускладнюється проведення профілактичних оглядів стану покрівлі, накопичується сніг.

Жорстких правил, що регламентують процес проектування слухових вікон на даху, немає. Це обумовлено тим, що розташування даних архітектурних елементів, як і величина їх габаритних розмірів, залежать від моди, яка існує в конкретному регіоні, і особистих уявлень проектувальника. Враховується при цьому і мета пристрої даної конструкції (декоративна або практична). Матеріал, який використовується для монтажу слухового вікна, також вносить свої корективи в проект, що розробляється.

Важливо. Рівень складності покрівельних робіт при влаштуванні слухового вікна залежить від типу його конструкції і особливостей покриття покрівлі. Зведення даху з даними архітектурним елементом необхідно довіряти досвідченим покрівельникам, здатним забезпечити надійність каркаса, бездоганну гідро- і теплоізоляцію споруди, естетичність обробки.

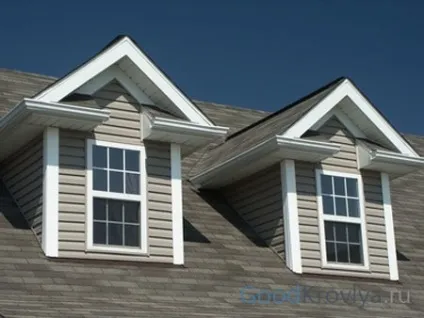

Безліч варіантів пристрою слухових вікон на даху дозволяє змінити архітектуру всього будинку.

Перед тим як почати роботи по монтажу каркасу слухового вікна, необхідно провести вимірювання і з їх урахуванням накреслити точну схему-креслення майбутньої споруди. Залежно від площі мансарди розраховується кількість віконних прорізів і їх розмір.

Важливо. Фахівці рекомендують при проведенні розрахунків дотримуватися наступного правила: підсумовувана ширина всіх слухових вікон на даху повинна бути більше половини довжини мансарди.

Віконні отвори можуть розташовуватися по однорядні або багаторядний принципом. При цьому зазвичай нижній край отвору знаходиться на висоті 0,9 метра від поверхні підлоги мансарди. Розміщення верхнього краю віконного прорізу залежить від висоти стелі мансарди. Якість природного освітлення мансардного приміщення безпосередньо залежить від висоти розміщення слухового вікна. Чим вище змонтована його конструкція, тим більше сонячного світла потрапляє всередину житлового підпокрівельного простору.

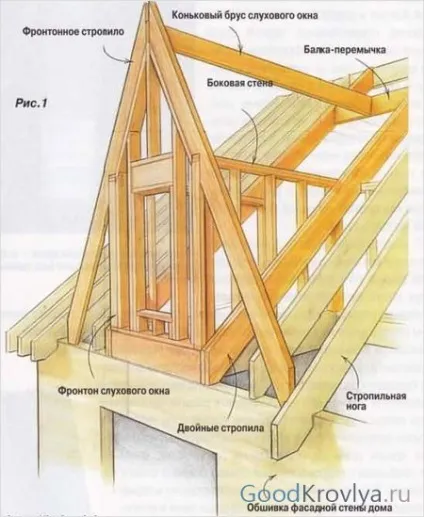

Приблизно так виглядає схема каркаса трикутного слухового вікна

Будівництво каркаса слухового вікна ведеться в один час з монтажем кроквяної системи даху. В конструкції даного архітектурного елемента є свій коник в разі, якщо дах двосхилий, а також свої крокви певного розміру і лати. В принципі, покрівельник доводиться споруджувати на основний даху ще одну мініатюрну дах, монтаж якої вимагає ювелірної точності і майстерності.

Монтажні роботи проводяться за наступним алгоритмом:

• віконні прорізи обгороджують кроквяними ногами, виготовленими з матеріалів підвищеної міцності, здатними витримати навантаження від всієї конструкції слухового вікна;
• потім проводять укладання поперечних балок (нижня балка знаходиться на рівні зовнішньої стіни будинку, а розташування верхньої залежить від розмірів вікна, передбачених у проекті);
• далі встановлюють вертикальні стійки на нижню балку і пов'язують їх зверху поперечним бруском;
• за допомогою поздовжніх брусів скріплюють отриману раму з верхньої балкою, що спирається на посилені крокви;
• в результаті отримують каркас слухового вікна, який потім доповнюється кроквяної системою, яка сягає в тому ж порядку, що і дах будинку.

Важливо. При закріпленні балок-перемичок не рекомендується робити врубки в тілі стропильних ніг основний даху, так як це може послабити їх несучу здатність. Кріплення всіх конструктивних елементів каркаса роблять за допомогою різних кріпильних деталей з металу.

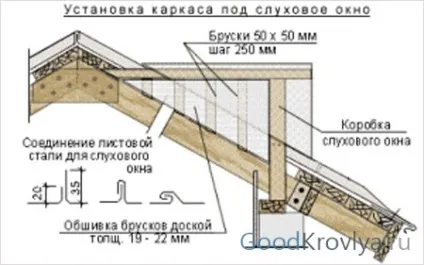

Монтаж каркаса слухового вікна на даху проводиться за схемою

Після зведення каркаса обов'язково перевіряють розташування його конструкції в просторі по вертикалі і горизонталі, щоб не допустити перекосів. Потім можна приступати до укладання конькового бруса і кроквяних ніг даху слухового вікна, вирізаних по заготовленим шаблоном.

Обшивку бокових стінок виконують з вологостійких матеріалів. Укладання покрівельного покриття на основну дах будинку і додаткову покрівлю слухового вікна проводять одночасно. При цьому звертають пильну увагу на гідроізоляцію стиків, використовуючи мембрани, притискні планки, силіконові герметики. Дані матеріали надійно захищають «слабкі» ділянки покрівлі від протікання.

Важливо. Монтаж слухових вікон, спроектованих за типом мансардних, виробляють безпосередньо в площині покрівельного покриття. При цьому купуються готові металопластикові вироби, які легко і швидко встановлюються в передбачені для них отвори.

Якщо слухове вікно спроектовано за типом мансардного, його монтаж проводиться безпосередньо а площині покрівельного покриття

На дахах сучасних котеджів і приватних заміських будинків можна побачити трикутні слухові вікна, в конструкції яких не передбачено наявність бічних стінок. Їх роль виконують скати даху.

Оригінальність зовнішнього дизайну будинку надають округлі даху слухових вікон, виконуються в найрізноманітніших варіантах. Покрівельники придумали навіть назви кожної конструкції, за яким можна судити про її зовнішньому вигляді. Ось деякі з них - «Летюча миша», «Рот жаби», «Бичачий очей» і ін. Відрізняються дані споруди довжиною хвилі і ступенем її кривизни.

Різні конструктивні форми слухових вікон роблять дизайн даху унікальним

При наявності будівельного досвіду можна спробувати звести самостійно слухові вікна на даху. Однак найменша помилка в роботі може привести до того, що оригінальний архітектурний елемент перетворитися з прикраси покрівлі в її дефект, що кидається в очі. Тому краще довірити монтаж покрівлі та всіх її додаткових конструкцій професійним компаніям, що мають в своєму штаті кваліфікованих проектувальників і майстрів.
