Слюсарний інструмент, пристосування і верстати

І пристосуванням, що застосовуються при слюсарних роботах, відносяться: токарні, фрезерні, стругальні, свердлильні, шліфувальні верстати. гвинтовий прес, ковальський гори з ковадлом і комплектом ковальського інструменту, обо-нання і інструмент для паяння, механічної клепки і термічної обробки, ручна таль, лещата настільні, тара для готових виробів, деталей і для відходів, а також матеріали для чищення.

26. Назвати допоміжні слюсарні інструменти та допоміжні матеріали.

Допоміжним слюсарним інструментом і допоміжні-них матеріалами є: ручна щітка, металеві-чна щітка для очищення напилків, інструмент для розмітки, матеріали для чищення, крейда, накладки на щоки лещат, колодки дерев'яні, масла й змащення, маркеоа сталеві - цифрові і буквені, рашпіль для древі-сіни, монтерский ніж, дерев'яний молоток, гумовий молоток, наждачное полотно, пензлі, ложка для розтоплення олова, тигель для розтоплення легкоплавких спла-вів кольорових металів, стрічка масляна і ізоляційна, сурик, фарби.

27. Назвати види слюсарних верстаків.

Розрізняють слюсарні верстаки одне - і двомісні, постійні і пересувні.

Слюсарні верстаки можуть бити різної конструкції, при цьому вони можуть бути виконані з деревини або металу, або комбіновані - з деревини та металу. Плита слюсарного верстата завжди виготовлена ​​з твердої деревини. У нижній частині столу (під плитою) знаходиться висувний ящик для інструменту, що є особистим інструментом слюсаря. Залежно від конструкції столу з правого (або лівого) боку ящика знаходиться шафа-чик з поличками.

Слюсарний одномісний верстак має такі розміри: довжина I - 1200 мм, ширина s - 800 мм, висота h - 800 900 мм.

Верстати багатомісні (рис. 4) встановлюються на великих слюсарних ділянках або в слюсарних цехах. Довжина двомісного столу I становить 3000-3200 мм. Відстань а між осями лещат на дво- або багатомісних верста-ках становить 1250-1500 мм.

28. У якому місці слюсарного ділянки повинен знахо-диться слюсарний верстак? 25

Якщо слюсарний ділянка не має природного верхнього освітлення, слюсарний верстак повинен бути встановлений поблизу вікон таким чином, щоб природне освітлення

Мал. 4. Верстат слюсарний двомісний,

(Через вікна) падало прямо або під кутом з лівого боку від робочого місця.

29, Назвати види лещат.

Мал. 5. Лещата: а - паралельні; б - Стулова

За конструктивними особливостями розрізняють паралель-ні слюсарні лещата з рухомою задній або передній щокою (рис. 5, а) і Стулова лещата (рис. 5, б). До групи слюсарних паралельних лещат відносяться стаціонарні, поворотні, пересувні і переносні лещата. Ручні слюсарні лещата відносяться до групи Стулова лещат. Паралельні слюсарні лещата відрізняються від Стулова насамперед взаємним розташуванням щік. В паралель-них слюсарних лещатах щоки розходяться паралельно і охва - тиваюг предмет всією поверхнею, щоки Стулова лещат розходяться під кутом і предмет закріплений тільки нижньою поверхнею щік.

30. З яких матеріалів виготовляють Стулова лещата?

Стулова лещата виготовляють із сталевих поковок, бла-цію чому вони стійкі до ударів. Використовуються в коваль-ном справі, рідше - в слюсарній. Слюсарні паралельні тис-ки ізютовляют з чавуну, тому вони нестійкі до ударів. Змінні рифлені губки щік виконують зі сталі і за-калівают.

31. Для яких видів робіт використовують паралельні лещата?

Паралельні лещата використовують в основному для слесар-них робіт. Служать вони для виконання операцій, свя-чених з ручною обробкою металу напилками, пі-лами, зубилом або іншим інструментом без значних зусиль і ударів.

Вони застосовуються також у випадках, коли оброблюваної мий предмет повинен бути надійно закріплений без поврежде-ня, що затискається поверхні. Це забезпечується затиском по всій поверхні щік і застосуванням змінних накладок з м'якого металу.

32. З яких деталей складаються паралельні лещата?

Паралельні лещата складаються з наступних деталей: не-рухомої і рухомий щік, підстави, різьбовій втілити-ки, гвинта.

Нерухома щока у неповоротних лещат становить з підставою єдине ціле. В основі є отвер-сті для прикріплення лещат до столу. Нерухома щока має втулку з нарізаною внтрі різьбленням.

Вннт, що має прямокутну або трапецеидальную різьблення, проходить через гладке отверст ие в рухомий щоці і угвинчується в різьбову втулку нерухомих щік.

На потовщеною циліндричної частини гвинта є отвір, в який вставляється рукоятка. Угвинчуючи або вигвинчуючи гвинт, можна зводити або розводити щоки лещат.

33. З яких деталей складаються Стулова лещата? 37

Стулова лещата складаються з нерухомої і рухомої щік, кронштейна і обойми, службовців для закріплення лещат до столу, втулки з внутрішнім різьбленням, гвинта, закінчувати-Чіва кульової голівкою, і рукоятки.

34. Що визначає величину лещат?

Величину лещат визначають ширина губок, щік, най-більшу відстань, на яке вони можуть розходитися, а також вага лещат.

35. Назвати розміри і вага слюсарних паралельних стаціонарних лещат.

Слюсарні паралельні стаціонарні лещата мають ширину щік в межах 60-140 мм, відстань, на яке розходяться щоки - від 45 до 180 мм, вага - від 3 до 40 кг.

36 З якою метою служать бічні накладки на губах щік лещат?

Бічні накладки, виконані з м'яких металів (мідь, алюміній, свинець), деревини, гуми, штучної вен-них і подібних матеріалів, значно відрізняються за твердістю від матеріалів оброблюваних предметів. Вони оберігають поверхні цих предмегов від пошкоджень-дений або зміни форми. Бічні накладки примі-ються тільки для губок щік паралельних лещат.

37. Що таке гвинтовий затиск і для чого він служить?

Гвинтовий затиск (струбцина) - це допоміжний слюсарну пристосування, виготовлене з сталі. Кон-ція затискачів буває різною залежно від їх призначення.

Характерним для всіх зажимів є те, що затиснув-тя оброблюваних або деталей, що збираються осуществля-ється за допомогою гвинта (рис. 6).

Залежно від характеру операцій (обробки, збірки) вони виконують роль або основного затиску, або додат - 28 нительного при обробці деталі в лещатах. Використовуються при дрібних слюсарних роботах.

38. Розповісти про призначення та видах гайкових ключів.

Ключі служать для загортання і отвертиванія гайок і болтів, а також для того, щоб тримати болт при довер-вання гайок. Розрізняють два види ключів: нерегульовані і розвідні універсальні.

Нерегульовані ключі мають постійний розмір зіву під шестигранник гайки або болта, в той час як універ *

Сальні розвідні ключі мають змінюване в визначений-них межах розкриття зіву ключа.

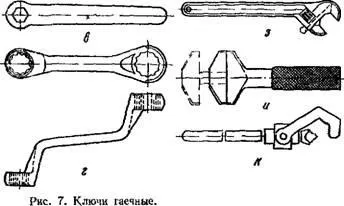

Нерегульовані ключі діляться на плоскі односторонні і двосторонні (рис. 7, а і б), накладні односторонні прямі і двосторонні вигнуті (рис. 7, в і г), прямі і вигнуті торцеві (рис. 7, д і е), а також крюки (рис. 7, ж). 29

Ключі універсальні діляться на розвідні з голів-кою (рис. 7, з, і), важільні (рис. 7, к), а також спеці-ні. До групи спеціальних ключів входять ключі з трещот-кою для гайок, ключі кривошипні, ключі для болтів з шестигранним або чотиригранним гніздом, трубні, крюки, важільні і ланцюгові ключі, а також торцеві ключі зі змінними головками.

39. Назвати види слюсарних щипців та їх призначення.

Рис, 8. Слюсарні щипці:

А ^ -це звичайні плоскі; б круглозубци; в - регульовані вигнуті!

Утримувати при обробці і складанні деталі, відгвинчувати і загвинчувати гайки малих розмірів. Залежно від призначення і конструкції розрізняють такі види щипців: плоскозубци звичайні (рис. 8, а), плоскозубци комбінова-ванні, круглозубци (рис. 8, б), регульовані прямі і вигнуті (рис 8, 6) щипці, плоскогубці (кусачки ) пло-ські і торцеві, кусачки шарнірні. До групи щипців входять також універсальні кліщі для труб і кліщі для цвяхів (рис. 8, г).

40. Дтя якої мети служить знімач і з яких частин він складається?

Знімач - це слюсарний інструмент для знімання з ва-лов зубчастих коліс, муфт, шківів, підшипників, важелів і т. Д. Знімач для підшипників складається з двох або трьох прихватов (щік) і обойми, що з'єднують плечі прихватов, втулки з внутрішнім різьбленням, а також з гвинта з шести-гранной або квадратною голівкою або рукояткою.

41. Для чого служить ручна слюсарна щековая таль?

Слюсарна ручна щековая таль отнссітся до слесар-ному допоміжного обладнання і використовується для
підіймання і переміщення важких деталей або матеріалів. Напрямок переміщення може бути довільним. Талі використовуються також на ремонтно-складальних роботах. Гру-зопод'емность до 1,5 т.

42. Для чого служить поперечно-стругальний верстат?

На слюсарній ділянці на строгальном верстаті виконан-вується чорнова обробка плоских поверхонь вироби з метою скорочення до мінімуму ручної обробки цих поверхонь напилком.

43. Описати поперечно-стругальний верстат.

Поперечно-стругальний верстат складається з литої ста-Ніни, столу і повзуна. У станині розташовані механізми, повідомляють рух. Повзун, що знаходиться у верхній частині станини, за допомогою спеціального механізму при-водиться в зворотно-поступальний рух по на-правляться станини (робочий і холостий хід). На конпе повзуна знаходиться поворотна головка супорта з держав-кою дня прогальною резіа. На вертикальних направляю щих станини на кронштейні встановлений стіл верстата, кото-рий приводиться в рух за допомогою ходового гвинта. На столі кріпляться паралельні лещата або фіксуючу при-пристосувань для затиснення оброблюваних деталей.

44. Для якої мети служать допоміжні инстру-менти і матеріали в слюсарній справі?

Допоміжні матеріали в залежності від потреб-ностей технологічного процесу і умов виробництва мають різне призначення. Вони служать для очищення поверх-ності предметів або інструментів, для їх консервації, смажн, забарвлення і т. Д. За допомогою допоміжних мате-ріалів можна надати виробу естетичний, приємний зовнішній вигляд. Допоміжний інструмент може примі-няться при обробці вироби, розбиранні або у роботі його, а також мати різні функції, залежно від необ-хідності і характеру виконуваних операцій.
