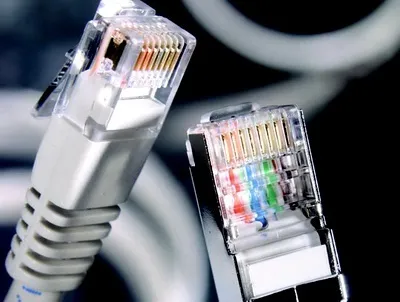

слабкострумові кабелі
Слабкострумові кабелі це кабелі та проводи, по яких протікає слабкий струм напругою, не більше 25 В. Їх застосовують на підприємствах, в житлових будинках і офісах. Складно знайти сучасне приміщення, в якому не було б прокладено слабкострумових мереж.
застосування
Відразу необхідно сказати, що під слабким мається на увазі струм, вимірюваний в міліампер (мА).
Слабкий змінний струм може нести інформаційний сигнал, що застосовується в сферах:

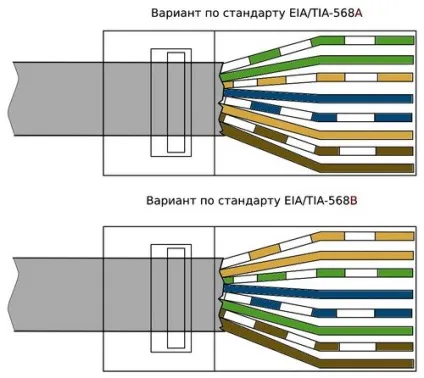

Пристрій кручений пари
Для передачі сигналів зв'язку застосовують ізольовані і скорочення попарно дроти. Щоб забезпечити єдність і міцність конструкції, кручені пари поміщають в пластикову оболонку. Використовують одну, дві і більше пар, в залежності від вимог мережі.
Скручування необхідно, щоб зменшити електромагнітне вплив проводів один на одного, знизити ємнісні втрати і створити перешкоду для зовнішніх перешкод.

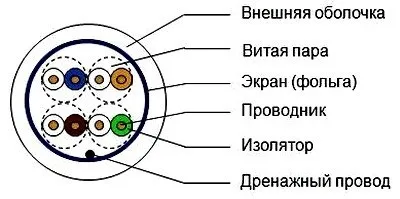

Щоб захистити кручені дроти від хімічного, механічного та електромагнітного впливу зовнішніх факторів, застосовують поліетиленову оболонку, металеву оплетку і фольгу.
Пару роблять з одножильних і багатожильних проводів. Багатожильні проводи прекрасно переносять скручування, вигини, тому їх застосовують в комутаційних кабелях і шнурах, що з'єднують між собою електричні пристрої та обладнання. Одножильні кручені пари прокладають в коробах і стінах, де немає сильних вигинів.

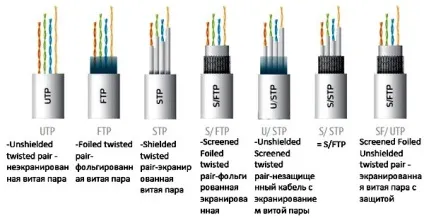

Оскільки англійською мовою «кручена пара» звучить як twisted pair, для її позначення застосовують абревіатуру TP. Щоб зрозуміти екранований кабель чи ні, необхідно звернути увагу на маркування. Згідно з міжнародними стандартами прийняті наступні позначення:
- U - екранування відсутня;
- S - використовується металева оплетка;
- F - використовується алюмінієва фольга.
Так, позначення U / FTP говорить про те, що для захисту кожної пари передбачено екранування фольгою, загальний екран відсутній. SF / UTP - є загальний екран з фольги і обплетення, окреме екранування відсутня.
коаксіальні кабелі
Для передачі радіохвиль застосовують коаксіальні кабелі. Вони складаються з провідної серцевини і співвісно розташованого екрану. Між серцевиною і екраном знаходиться шар ізоляції.
Поверх екрану йде захисна оболонка, яку роблять із фторопласта, ПВХ або поліетилену. Оболонка повинна захищати від вологи, механічних пошкоджень і бути стійка до впливу ультрафіолетового випромінювання. На додаток до цього вона служить захистом від пробою.
Екран виконує функцію заземлення і є зовнішнім провідником, тому його роблять з обплетення проводів, фольги або іншої структури з провідними властивостями. Обшивка може поєднуватися з фольгою, в цьому випадку екранізація буде подвійною.
В умовах сильних перешкод застосовують кабелі з подвійним шаром фольги і подвійним шаром обплетення.
Центральний провідник найчастіше роблять з мідного дроту або свити в спіраль декількох мідних дротів. Застосовуються сплави міді, алюмінію і сталі.
За ставленні до ізоляції також є свої вимоги. Вона повинна щільно прилягати до провідників і забезпечувати ідеальну співвісність.
Вимога до точного збігу осей центрального провідника і екрану пред'являються невипадково. При такому взаємному розташуванні електромагнітне поле повністю зосереджено всередині дроти в шарі ізоляції, а втрати енергії на випромінювання прагнуть до нуля. До того ж кабель виявляється захищеним від зовнішніх перешкод, що дозволяє зберігати чистоту сигналу.
Коаксіальні кабелі застосовують всюди, де потрібна передача електромагнітного сигналу високої частоти. Є також моделі, які використовують для передачі низькочастотного сигналу.
Залежно від діаметра перетину виділяють 2 види коаксіальних кабелів:
- тонкий гнучкий (thin) діаметром близько 6 мм з хвильовим опором 50 Ом, часто застосовувався для побудови комп'ютерних локальних мереж;
- товстий жорсткий (thick) діаметром близько 12 мм для передачі даних на відстань до 500 м з високою швидкістю.
Для з'єднання коаксіальних кабелів між собою і підключення їх до різних пристроїв передбачені допоміжні елементи. Це роз'єми, переходи, трійники, які випускають або разом з кабелем, або окремо.
Передбачена таке маркування для них:
Оптоволоконні слабкострумові кабелі
Для передачі оптичного сигналу застосовують оптоволоконні кабелі, волокна в яких роблять із пластику або скла.

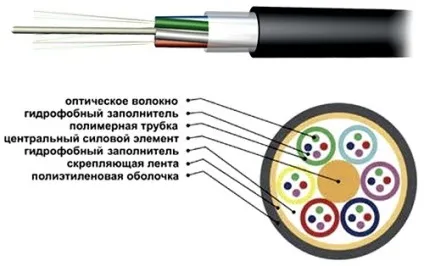

Основні частини кабелю:
- волокна (8-144 штук), покриті шаром прозорого або кольорового лаку;
- пластикові трубки, в яких знаходиться 4-12 волокон і водовідштовхувальний гель;
- обплітає плівка;
- несучий трос.
Для додаткового захисту застосовують гидрофобную плівку і кевларові покриття.
Оскільки оптоволоконні кабелі з'явилися порівняно недавно, не розроблені стандарти кольорового маркування волокон. Кожен виробник випускає продукцію з волокнами такого кольору, який вважатиме за потрібне. Розшифровка їх значення дається в інструкції.
Перевага використання оптоволоконного вироби полягає у високій швидкості передачі сигналу, низькому загасання на великих відстанях і високим ступенем захищеності інформації від злому. В результаті інформація передається швидко і якісно. Слабкострумові кабелі цього виду, це нове покоління кабелів, технологія виробництва яких продовжує вдосконалюватися.
