складовою транзистор

Пристрій складеного транзистора і позначення на схемах

Це два окремих біполярних транзистора на виконані на одному кристалі і в одному корпусі. Там же і розміщується навантажувальний резистор в ланцюзі емітера першого біполярного транзистора. У транзистора Дарлінгтона ті ж висновки, що і у стандартного біполярного транзистора - база, колектор і емітер.

Як бачимо з малюнка вище, стандартний складовою транзистор це комбінація з декількох транзисторів. Залежно від рівня складності і розсіюється в складі транзистора Дарлінгтона може бути і більше двох.

Основне плюсом складеного транзистора є значно більший коефіцієнт посилення, так якщо коефіцієнт посилення першого дорівнює 120, а другого 60 то загальний коефіцієнт посилення транзистора Дарлінгтона дорівнює добутку цих величин - 7200.

Урезультаті невеликого зміни з'єднання Дарлінгтона отримали комплементарний транзистор Дарлінгтона. Такий складовою транзистор складений з біполярних транзисторів різної провідності: p-n-p і n-p-n.

Типовими мінусом складових транзисторів, що обмежують їх застосування є невисока швидкодія, тому вони знайшли широке використання тільки в низькочастотних схемах. Вони прекрасно працюють в вихідних каскадах потужних УНЧ, в схемах управління двигунами і пристроями автоматики, в схемах запалювання автомобілів.

На принципових схемах складовою транзистор позначається як звичайний біполярний. Хоча, рідко, але використовується таке умовно графічне зображення складеного транзистора на схемі.

Автоматичний зарядний пристрій для автомобільних свинцево-кислотних акумуляторів на складеному транзисторі

Зарядний струм через батарею в залежності від напруги на ній (прикладається до Б-Е переходу VT1), регулюється транзистором VT1, колекторним напругою якого управляється індикатор заряду на світлодіоді (у міру зарядки струм заряду зменшується і світлодіод поступово гасне) і потужний складовою транзистор, що містить VT2, VT3, VT4.

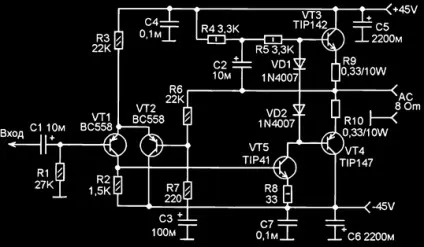

Підсилювач низької частоти на потужних складових транзисторах

Сигнал вимагає посилення через попередній УНЧ подається на попередній діффереціальний підсилювальний каскад побудований на складових транзисторах VT1 і VT2. Використання диференціальної схеми в усилительном каскаді, знижує шумові ефекти і забезпечує роботу негативного зворотного зв'язку. Напруга ОС надходить на базу транзистора VT2 з виходу підсилювача потужності. ОС по постійному струму реалізується через резистор R6.

Генератор імпульсів на реле

У момент включення генератора конденсатор С1 починає заряджатися, потім відкривається стабілітрон і спрацює реле К1. Конденсатор починає розряджатися через резистор і складовою транзистор. Через невеликий проміжок часу реле вимикається і починається новий цикл роботи генератора.
