Огляд і монтаж електричного теплого статі під плитку процес укладання кахлю
Монтаж гріючих систем для поля можна здійснити самостійно. Для цього потрібно розібратися в нюансах технології і вибрати правильні матеріали. У цій статті, буде розкрите питання: яку греющую систему вибрати і як її змонтувати?
Основні модифікації електричної теплої підлоги
Існує наскільки видів електричної теплої підлоги, і кожен з них можна змонтувати своїми руками. Для цього потрібно ознайомитися з технологією і провести монтаж згідно з інструкцією.
Підстава, на якому буде покладений електричний тепла підлога, буває дерев'яним або бетонним.

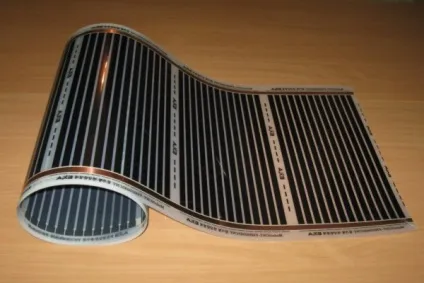

Для дерев'яного краще підійде плівковий тепла підлога. а на бетонну основу краще укладати гріють кабелі або мати.
Нагрівальні кабелі - мають незначне електромагнітне випромінювання (ЕМВ), але під оздоблювальним матеріалом воно не здатне завдати шкоди людині.
Укладаються під стяжку або під шар клею, якщо планується укладати в якості підлогового покриття плитку. Існує два різновиди нагрівальних кабелів.
Одножильний - застосовується ля обігріву промислових приміщень. Кріпиться до основи за допомогою монтажної стрічки з відстанню між жилами не менше 5 см. Шар стяжки під таким кабелем повинен бути не менше 3 см.
Двожильний - має меншу ЕМІ і застосовується в житлових приміщеннях. Монтаж здійснюється таким же чином, як і одножильного кабелю. Вимоги до товщини стяжки і кроку жив такі ж, як у одножильного кабелю.
Нагрівальні мати - в цій модифікації гріють кабелі прикріплені до спеціального мату з монтажною сітки. При установці такого гріє елемента не потрібно заливати його стяжкою. На нього можна укладати плитку, ламінат і інші підлогові покриття.
Інфрачервона підлога своїми руками під плитку

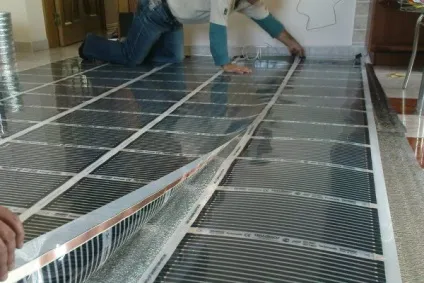

У місцях, де не буде меблів або інших важких предметів розстеляють нагрівальні елементи. Таким чином, щоб вони не торкалися одне одного. Ці елементи гріють по обидва боки, тому немає принципового значення в тому, яким боком їх укладати. Гріють мати можна відрізати ножицями в місцях, позначених значком «ножиці».
Примітка - щоб не пошкодити провідник, рекомендується укладати нагрівальні елементи мідної стрічкою вниз.

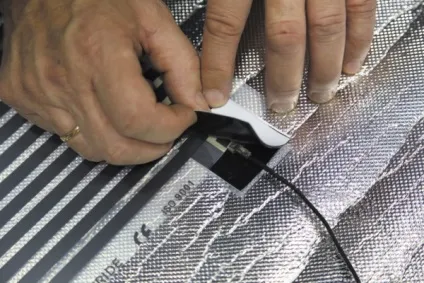

На наступному кроці потрібно під'єднати клеми до плівковим матів і заізолювати їх. Клеми входять в комплект поставки і ізоляція теж. Також в комплектацію входять дроти, за допомогою яких проводиться харчування теплої підлоги електрикою.
Клему з проводом притискають пассатижами до мідного провідника електричного теплого мату - це плюс. Те ж саме роблять на другому мідному провіднику - це мінус. З протилежного боку мату підключають клеми «плюс» і «мінус» і виробляють підключення до терморегулятора. Якщо поглянути на схему, розташовану нижче, то все буде зрозуміло.

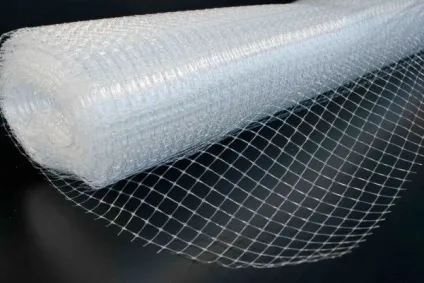

Щоб плитковий клей мав зчеплення з поверхнею потрібно постелити армуючої сітки, яку кріплять на основу за допомогою шурупів або дюбелів.
Увага! - коли проводиться монтаж сітки, фахівці уникають ушкоджень мідних провідників і контактних проводів.
На наступному етапі необхідно залити поверхню тонким шаром плиткового клею. Після його висихання можна робити укладання плитки своїми руками або залучити професіоналів.
Електрична тепла підлога з кабелю під плитку своїми руками

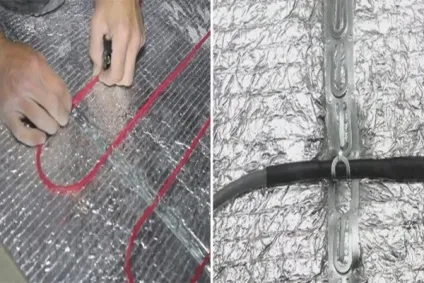

Електрична тепла підлога, що складається з нагрівальних кабелів, встановлюється до стяжки або бетону за допомогою монтажної стрічки.
Її кріплять до поверхні за допомогою дюбелів з кроком 20 см. Відстань між стрічками не більше 1 метра. Гріє провідник кріпиться на стрічці.
Примітка - монтаж провідника можна зробити на бетонне перекриття і потім залити стяжку. Якщо тепла підлога монтується на стяжку, то можна відразу приступити до укладання плитки своїми руками.
готуємо основу

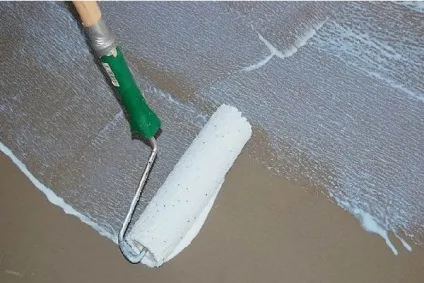

Поверхня стяжки покривають безперервним шаром грунтовки, яка забезпечить надійне схоплювання клею з цементно-піщаної поверхнею. Якщо роботи проводяться у ванній, то слід застосувати «бетон Контакт». В інших приміщеннях застосовують недорогу акрилову ґрунтовку. Валиком і кистю ретельно обробляють поверхню своїми руками, не допускаючи утворення фрагментів, на яких відсутній грунтовка.
Відміряємо нагрівальний кабель
Гріють провідники від різних виробників мають різні потужності, тому при розрахунках потрібно дізнатися потужність кабелю. В інструкції до системи теплої підлоги вказано метраж проводу, площа, на яку він розрахований. Також можна зробити підрахунок, використовуючи спеціальний калькулятор, який є в інтернеті.
Підготовка керуючого обладнання для теплої підлоги
Терморегулятор теплої підлоги, за допомогою якого проводиться регулювання температури, необхідно встановити до початку опоряджувальних робіт. Датчик температури розташовують між нагріваючими провідниками і підключають до терморегулятора.
Датчик повинен розташовуватися в гофре і не торкатися гріють елементів.
Укладання кахлю на теплий електрична підлога
На підставу, на якому здійснено монтаж гріє системи, наносять шар клею і рівномірно розподіляють його по поверхні зубчатим шпателем. Далі кладуть першу плитку і виставляють її по горизонту, простукали за нею, гумовою киянкою. Таким же чином встановлюють другу і наступні плитки, вставляючи між ними хрестики.
