Складові частини бетономішалки електричної, переваги і недоліки ручної бетономішалки

При проведенні багатьох будівельних робіт потрібне використання бетону або цементного розчину. Якщо при заливці фундаменту доцільним є покупка готової суміші, то при проведенні робіт, що вимагають періодично досить невеликих порцій бетону або розчину, має сенс придбати або взяти в оренду бетономішалку електричну або ручну.

Звичайно, розчин можна заважати і лопатою в кориті або іншої ємності, але якість отриманої суміші буде невисоким, а склад неоднорідним, що призводить до низької міцності бетону і зайвої витрати цементу.

Бетономішалкою прийнято називати сімейство ручних або електричних спеціалізованих будівельних бетонозмішувачів і розчиномішалок, тобто обладнання, призначеного для додання однорідності бетонним або цементосодержащіе сумішей за допомогою перемішування різних інгредієнтів різнорідних фракцій. Зазвичай проводиться змішання цементу з водою, спеціальними добавками і мінеральними наповнювачами: щебенем, відсівом, керамзитом і піском.

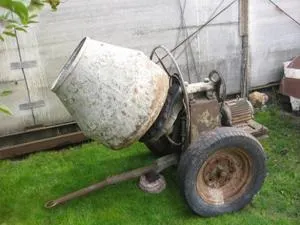

конструкція бетономішалки

•
  станина (стаціонарна або з шасі),
• ємність, в якій відбувається виготовлення розчину,
• трансмісія,
• будь-якої рушійний електричний або бензиновий агрегат,
• механізм розвантаження,
• робочі органи пристрої замісу.

Детальний опис складових конструкцію бетономішалки:

1. Станина - це конструкція, виготовлена ​​з труб або профілів для об'єднання всіх вузлів бетономішалки в єдиний агрегат. Невеликі мобільні бетономішалки мають станину, оснащену шасі з двома або чотирма колесами, для зручності її переміщення.
2. Ємність є робочим органом, де відбувається змішання інгредієнтів. Розмір і тип ємності в великій мірі визначає продуктивність всього агрегату.
3. Рушійний агрегат і трансмісія служать для перетворення того чи іншого типу енергії в рух органів замісу. Може використовуватися бензиновий або електричний двигун.
4. Механізм розвантаження використовується для вилучення готової суміші для використання в будівельних роботах. Є різні види даного механізму.
5. Робочі органи замісу - це, як правило, шнеки, лопаті або інші елементи, які прямо впливають на інгредієнти розчину.

Бетономішалки мають цілий ряд класифікацій за різними параметрами.

різновиди бетономішалок

1.
   Примусові. У цих пристроях робоча ємність нерухома, а інгредієнти перемішуються лопатями. Вони рідко використовуються в приватному будівництві.
2. Гравітаційні. Розчин замішується шляхом обертання барабана під дією сили тяжіння. Ними виготовляють жорсткі і в'язкі суміші.
3. Венцовие або редукторні.
4. Безперервні. Діючі постійно. Використовуються на великих об'єктах.
5. Періодичні. Через малої потужності вимагають частих зупинок, але оптимальні при приватному будівництві.

Залежно від типу виготовляється розчину:

• розчинозмішувачі (розчинозмішувачі);
• бетонозмішувачі.

Растворомешалка

Растворомешалка досить простий агрегат, застосовуваний при приватному будівництві. Ці апарати призначені для змішування інгредієнтів, що мають фракції розміром менше 20 мм. Залежно від обсягу робочої ємності розчинозмішувачі бувають промисловими (до 1200 л) і приватними (починаючи з 30 л). Розчинозмішувачі бувають двох видів - примусові і гравітаційні.

У растворомешалках компоненти змішуються зазвичай примусово за допомогою обертового горизонтального вала (шнека) в нерухомій робочої ємності. Дозатори встановлюються на розчинозмішувачі обсягом понад 100 л. Для растворосмесителя обсягу 250 л і більше типова наступна комплектація:

• двигун (електричний, дизельний або бензиновий);
• привід;
• вал з лопатями;
• коритоподібна робоча ємність для змішування.

Малі розчинозмішувачі з ємністю до 65 л випорожнюються від розчину за допомогою перекидання робочого барабана. Якщо розчинозмішувачі великої місткості, то скидання розчину відбувається через люк в нижній частині пристрою.

бетонозмішувачі

Застосовуються для сумішей з інгредієнтами, що мають фракції мінеральних речовин розміром до 70 мм. Як і у розчиномішалок широко використовуються два типи бетонозмішувачів - гравітаційний та примусовий.

У гравітаційного бетонозмішувача робочим елементом є ємність у вигляді барабана з лопатами. Безперервне обертання барабана, дозволяє потрібним інгредієнтів перемішуватися, при цьому розчин не застигає. Для такого бетонозмішувача характерна наявність: ходової частини, рами, траверса, фіксатора, барабана, поворотного механізму, двигуна і електроустаткування. В окремих випадках до робочої ємності кріпиться вінець.

Примусовий бетонозмішувач відрізняється тим, що обертається неробоча ємність, а лопаті. Вони мають скребки, зовнішні і внутрішні лопаті. Завантаження інгредієнтів в ємність може проводитися або вручну, або механічним шляхом. Готова суміш розвантажується через люк, що знаходиться в нижній частині барабана.

Венцовие і редукторні бетонозмішувачі - відрізняються від інших типів бетономішалок наявністю редуктора, що перетворює високі обороти ротора електродвигуна в низькошвидкісне обертання робочої ємності, при високому моменті, що крутить. Їх відмінність полягає в наявність чи відсутність вінця і в використанні закритого або відкритого редуктора.

За способом установки:

• мобільні (з шасі і без);
• автомобільні;
• стаціонарні, як правило, промислові високої продуктивності.

Бетономішалки за джерелом енергії і типом приводу поділяються на:

1. Ручний або мускульний. Даний привід дозволяє перетворити енергію людини в обертальний рух органів замісу змішувача. Зазвичай використовується ремінна або ланцюгова левередж. Ці бетономішалки мають мале поширення, так як вони мають малу ємність і полегшують працю в незначній мірі.
2.
   Гідро- і пневморіводи. Рух органів замісу здійснюється шляхом перетворення енергії рідини або стисненого повітря, що подається під великим тиском. Ці бетономішалки можуть бути тільки промислового типу, так як вимагають потужного додаткового обладнання.
3. Мотопріводная. У бетономішалках такого типу використовуються бензинові або дизельні двигуни.
4. Електричний. Зараз це найбільш затребуваний тип двигуна як у промислових, так і у побутових агрегатів. Такі бетономішалки існують в найширшому діапазоні обсягів ємностей від 30 л до декількох тисяч літрів.

Гідності й недоліки

1. Ручна розчинозмішувачі є повністю автономною.
2. Мотопріводная бетономішалка має теж високий ступінь автономності і вимагає тільки наявності палива.
3. Венцових досить проста при ремонті та експлуатації.

1. До недоліків бетономішалок можна віднести їх сезонність. Велика частина, особливо дрібних бетономішалок, непридатні для використання в період негативних температур. Це викликає необхідність в зимовий період пристосовувати для роботи з ними парогенератор.
2. Існують більш дорогі бетономішалки, здатні працювати в будь-який сезон, в які спочатку вбудована парогенераторна установка.
3. Звичайна розчинозмішувачі, розрахована на роботу тільки при позитивних температурах (не менше 2 ° C), не оснащена пристроями, що забезпечують підігрів суміші.
4. Недоліками ручної розчинозмішувачі є низька продуктивність і велика трудомісткість замісу.
5. Недоліками мотопріводних бетономішалок є: висока вартість палива, токсичність вихлопних газів і великий рівень шумів при роботі двигуна.
6. Недоліком бетономішалок електричних є те, що при відключенні харчування через певний термін відкривається люк і відбувається скидання суміші, щоб уникнути її застигання. Крім того, венцовие вимагають частого зняття і очищення або ремонту вінця, а редукторні при поломці вимагають заміни всього редуктора.

Використання бетонозмішувача

При покупці або оренді бетонозмішувача необхідно враховувати наступні фактори:

Обсяг ємності барабана

• при приватному будівництві досить розчинозмішувачі з об'ємом від 100 до 300 л;
• при професійному будівництві потрібні пристрої з робочими ємностями більше 300 л.

1. Потужність. При приватному будівництві достатня потужність 700-800 Вт.
2. Напруга. Непрофесійні моделі працюють при напрузі 220 В.
3. Клас. Для індивідуального будівництва не потрібно професійний рівень. Таке обладнання значно дешевше.
4. Сезонність. Якщо немає гострої необхідності будувати взимку, то достатньо звичайного агрегату для роботи при позитивних температурах. Він дешевше і при позитивних температурах гарантовано високу якість бетону.
5. Міцність робочої ємності. Слід вибирати ємності, виготовлені на вальцях. Вони мають зовнішній вигляд гірше, ніж витягнуті, але виготовляються з більш товстої сталі, міцні і довговічні.
6. Датчик перевантаження. Бажано наявність пристрою автоматичного відключення бетономішалки при надмірному зростанні температури в обмотці двигуна.
7. Матеріал. Найбільш надійними є агрегати з чавунним вінцем.
8. Завантаження-вивантаження. Наявність такої системи забезпечує зручність і оперативність при виготовленні суміші.

При роботі з бетономішалкою необхідно дотримуватися стандартний порядок дій:

• необхідно перевірити справність агрегату зовні;
• потім проводиться пробний пуск з порожньою робочої ємністю (або барабана, або вала);
• виробляється зупинка агрегату і підготовка до робочого пуску;
• робоча ємність заповнюється водою, цементом, піском, наповнювачем і добавками;
• після повного змішування агрегат спорожняється від розчину шляхом зливу через люк або переворотом барабана.

Виготовлення бетономішалки своїми руками

З огляду на високу вартість бетономішалок і в окремих випадках неможливість взяття її в оренду, має сенс розглянути можливість самостійного виготовлення найпростішого растворосмесителя:

1.
   Необхідна бочка ємністю до 200 літрів. Бажано металева.
2. Можна зробити робочу ємність самостійно. Для цього треба зробити розкрій для двох конусів, центральній частині та дна ємності. Для цього придатна сталь товщиною 2 мм.
3. Розгортку необхідно зварити по швах. Ємність готова.
4. Бетономішалку необхідно встановити на міцну основу, яку можна зробити з дерев'яного бруса перерізом 15 см.
5. З'єднання дерев'яної основи бажано робити «в шип», проклеїти і посилити саморізами.
6. Ще краще зробити зварену металеву раму з куточка 45 мм. Її можна зварити або скріпити болтами.
7. На рамі повинні бути передбачені посадочні місця для двигуна при механічному приводі, противаги для запобігання перекидання при вивантаженні бетону і органів управління мотором.
8. Можна використовувати електричні мотори від пральних машин старого типу. Для зниження швидкості до 25 оборотів в хвилину, використовуються редуктори (наприклад, шківи і ремінь).
9. Можна використовувати і двигун від мопеда, що дозволяє працювати при відсутності електрики. В такому агрегаті краще використовувати ланцюгової редуктор.

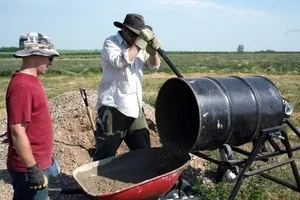

10. У найпростішому варіанті бетономішалка обертається вручну. Для цього потрібна бочка з дном і кришкою. На них кріпляться фланці і підшипники. Збоку вирізається люк, ближче до тієї частини, яка при роботі буде внизу. Люк закріплюється за допомогою запору і шарнірів. Крізь бочку протягується вал з ручкою, до валу можуть бути приварені лопаті. Агрегат закопується так, щоб циліндр мав ухил 30 градусів. Бетономішалка готова.

Маючи уявлення про види, принципи і систему роботи бетономішалки можливо зробити її самостійно або придбати (орендувати) виготовлену промислово. У будь-якому випадку буде отримана значна економія і зручність при здійсненні будівництва.

Бодров Вячеслав Юрійович
