Складання і зварювання стиків труб
4.7.1 Вибір зварювального обладнання
Для зварювання кільцевих стиків на трасі передбачається використовувати такі способи зварювання:
- автоматична одностороння зварювання дротом суцільного перетину в захисних газах [38];
- механізована імпульсно-дугове зварювання методом STT кореневого шару шва дротом суцільного перетину в вуглекислому газі з застосуванням з
дріт суцільного перетину SuperArcL-56.
- ручна електродугова зварювання з електродами основного типу покриття, застосовується для виправлення дефектів (ремонту) зварних швів, спеціальних зварних з'єднань.
Автоматична одностороння дугова зварка дротом суцільного перетину в захисних газах (АПГ) зварювальними комплексами (установками) в складі складально-зварювальних колон рекомендується для зварювання неповоротних кільцевих стикових з'єднань труб протяжних ділянок газопроводів.
До складу збирально-зварювального колони повинні входити:
- зварювальні комплекси (установки) автоматичної одностороннього зварювання;
-внутрішній самохідний центратор з мідним підкладним кільцем з пневмо- або гідроприводом (один на зварювальну колону);
- верстат підготовки кромок труб з електроприводом в складі вантажопідйомної гусеничної техніки (один або два на складально-зварювальний колону);
- пересувна майстерня (блок-контейнер або на базі колісної техніки) або самохідна майстерня на базі колісної або гусеничної техніки (одна на зварювальну колону) для налагодження, ремонту обладнання та зберігання запасних частин складально-зварювального колони.
Для автоматичного зварювання використовується установка для автоматичного зварювання НЕ поворотних стиків трубопроводів (Уаста-1). Технічні характеристики Уаста-1 наведені в таблиці 4.10.
Для зварювання використовуються два види дротів:
- зварювання кореневого проходу суцільним дротом СВ08Г2С в CO2;
- зварювання інших проходів самозахисного дротом типу InnershieldNR207.
Склад установки Уаста-1:
- зварювальний головка ГАСТ-1;
- блок управління Уаста;
- пульт дистанційного керування Уаста;
- джерело інверторний - ДС 400.33УКП;

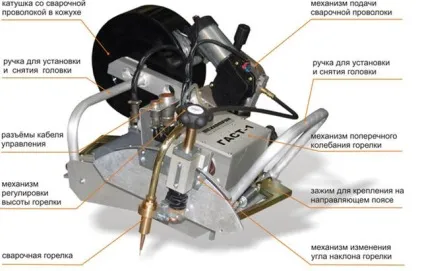

Зварювальний головка ГАСТ-1 (Малюнок 4.8) складається з наступних вузлів:
- котушки зі зварювальним дротом в кожусі;
- ручок для установки і зняття головки;
- роз'ємів для кабелю управління;
- механізму регулювання висоти пальника;
- зварювального пальника (4 види для різних типів дроту);
- механізму подачі зварювального дроту;
- механізму поперечного коливання пальника з возможностьювиставленія
коливань по лінії горізонтапрі зварювання трубопроводів на ухилах до 300;
- 2-х затискачів для кріплення на направляющем поясі;
- механізму зміни кута нахилу пальника.

Малюнок 4.7.1 - Зварювальна головка ГАСТ-1.
Блок управління УАСТслужіт для управління:
-харчуванням зварювальної головки;
-приводами переміщення і коливань головки;
- подачею зварювального дроту;
- має відповідні роз'єми, зокрема і для управління з дистанційного пульта.
Пульт ДУ УАСТпредназначен для управління:
- переміщенням зварювальної головки;
- механізмом подачі дроту;
- механізмом коливання пальника;
- величиною зварювального напруги;
- має захисне скло для контролю процесу зварювання.
Джерело ДС 400.33УКП - призначений для автоматичної і механізованого зварювання з керованим каплепереносом. Забезпечує зварювання кореневого проходу з гарантованим зворотним валиком (режим УКП), а також заповнюють і облицювального проходу в усіх просторових положеннях дротами суцільного перетину, порошковими газозахисними і самозахисними дротами типу Innershield.
Направляючі пояса - призначені для установки і переміщення головки навколо труби. Пояс встановлюється на ізоляцію або тіло труби.
- візуальний і вимірювальний контроль - 100%;
- радіографічний контроль - 100%;
- ультразвуковий контроль - 50%.
- контроль внутрішньотрубної приладами - 100%
Малюнок 4.7.2 - Оброблення кромок, зварювальний шов.
Зовнішній вигляд і геометричні параметри зварних з'єднань магістральних трубопроводів, які оцінюються за результатами візуального і вимірювального контролю повинні відповідати вимогам операційно-технологічної карти аттестованной технології зварювання, зокрема:
-Облицювальна шар шва повинен перекривати основний метал на 1,5-2,5 мм з кожного боку оброблення без освіти підрізів по крайках і мати посилення 1-3 мм;
-участкі поверхні облицювального шару з грубої чешуйчатостью (перевищення гребеня над западиною становить 1 мм і більше), а також ділянки з перевищенням посилення шва слід обробити шліфувальним кругом або напилком;
-у разі виконання облицювального шару шва повинні виконуватися наступні умови:
-кожен подальшої прохід (валик) повинен перекривати попередній не менш ніж на 1/3 його ширини;
-глибина межваліковой канавки повинна бути не більше 1,0 мм, що визначається різницею між висотою валика в його верхній точці і висотою шва в місці розташування сусідній канавки при установці шаблону на тіло труби;
-посилення шва по периметру межваліковой канавки не менше 1,0 мм;
-висота посилення по периметру центральної осі кожного з валиків не повинна перевищувати 3,0 мм.
Таблиця 4.7.2 - Перелік і послідовність операцій складання і зварювання
Сварка опор, ригелів до оголовків паль і елементів конструкції ферми до опор здійснюється ручного дугового зварювання покритими електродами.
Слід застосовувати зварювальні електроди, які пройшли вхідний контроль, що включає:
- перевірку сертифікатів заводу - виробника;
- перевірку свідоцтва про атестацію зварювальних матеріалів;
- перевірку збереження упаковки;
- перевірку зовнішнього вигляду покриття на відсутність поверхневих дефектів і слідів іржі на електродних стержнях, перевірку різнотовщинності електродного покриття;
- завмер діаметра електрода.
Безпосередньо перед зварюванням електроди повинні бути прожарити протягом 1,5 - 2 годин при температурі від 350ºС до 380ºC. Конкретні режими розжарювання електродів повинні відповідати вказівкам на упаковці.
Електроди, прожарені в стаціонарних умовах, доставляють на місце проведення робіт в герметичних контейнерах або термопенали. Такі електроди слід використовувати протягом однієї робочої зміни (
Таблиця 4.7.3 - Режими зварювання
Зварювання слід вести на короткій дузі.
Забороняється запалювати дугу на поверхні труби або деталі.
В результаті виконання роботи розроблено проект магістрального нафтопроводу для перекачування нафти на відстань 440 км з продуктивністю 15 млн. Т. / Рік в умовах перепаду температур від -2 ° С до 10 ° С.
Технологічний розрахунок нафтопроводу проведено для самих невигідних умов (якими є умови з найбільш низькими температурами), т. К. При низьких температурах в'язкість нафти, а, отже, і гідравлічні втрати максимальні.
Для визначення економічно найвигіднішого проекту нафтопроводу виконані гідравлічний і механічний розрахунки для 3-х конкуруючих діаметрів нафтопроводу: 529 мм, 720 мм, 820 мм; визначають число нафтоперекачувальних станцій і товщину стінки нафтопроводу.
Оптимальним виявився діаметр 820 мм, для нього ж був зроблений вибір основного устаткування.
Для визначення робочої точки вироблено побудова суміщеної характеристики трубопроводу і насосних станцій в літніх і зимових умовах, що дозволяє перевірити роботу трубопроводу при зміні кліматичних показників, і як наслідок властивостей нафтопродуктів.
Були проведені розрахунки на міцність і за деформаціями, навантажень і впливів, слабоізогнутие компенсаційної ділянки, навантажень на опори трубопроводу, описана організація і технологія будівництва. Укладання трубопроводу здійснюється слабоізогнутие компенсаційними ділянками. Цей спосіб укладання є найбільш прийнятним при даних кліматичних і геологічних умовах.
Надземна прокладка трубопроводів має ряд переваг перед більш поширеною підземної.
До цих переваг можна віднести:
- можливість виконання будівельно-монтажних робіт при важких кліматичних умовах протягом всього року;
- зменшення до мінімуму земляних робіт;
- значне здешевлення прокладки;
- можливість постійного спостереження за станом трубопроводу і всіх його конструкцій;
- спрощення та прискорення ремонтних робіт в залежності від пори року.
На сьогоднішній день надземна прокладка широко застосовується не тільки в Казахстані, але і за кордоном.
