Кінцевим етапом зведення будь-якого дачного або заміського будинку буде облаштування даху. Правильно споруджена дах - це гарантія надійності споруди і комфортного проживання. Дуже важливо вибрати для даху правильну конструкцію і необхідні матеріали.
Читайте ще
Завдання нашої статті полягає в наданні інформації про основні види, конструкціях і особливості похилого даху. Ми постаралися викладати матеріал у доступній формі, яка буде зрозумілою як для бувалих забудовників, так і для новачків.
Скатний дах: основне поняття
Конструктивні рішення для зведення скатної даху можуть бути двох типів:
- роздільна (горищні);
- поєднана (бесчердачная).
Горищний тип передбачає влаштування горища, який не призначений для проживання. Він розташовується між покрівлею і перекриттям, яке прийнято називати горищним. У разі обладнання безчердачною даху передбачається, що в ролі перекриття самого верхнього поверху виступають несучі конструкції даху.
Скатний дах включає в себе дві головні складові:
Головна конструктивна частина скатної покрівлі - це кістяк даху. Його основна функція полягає в сприйнятті навантажень безпосередньо від даху, а також від атмосферних опадів.
Покрівля - це спеціальний матеріал, призначений для того, щоб захистити внутрішні приміщення будинку від різних агресивних природних чинників (вітру, дощу, снігу). Для скатних дахів характерний певний нахил, який забезпечує мимовільне видалення з їх поверхні дощу або снігу.
Горищний тип похилого даху
Серед фахівців прийнято визначати величину ухилу даху в градусах або в процентах.
Ухил може мати різну величину, яка залежить від наступних факторів.
- Висота снігового покриву. яка характерна для конкретно взятого району. Кут нахилу повинен зростати прямо пропорційно сніжної навантаженні.
- Вид покрівельного матеріалу передбачає певний нахил покрівлі. Уточнити його можна в інструкції по експлуатації конкретного покрівельного матеріалу.
- Архітектурне рішення будинку. Найчастіше вид покрівлі залежить від архітектури будівлі.
Наприклад, мати плоский дах з покриттям черепицею конструктивно неприйнятно, тому що в результаті покрівельний матеріал може піддатися обвального руйнування. Такі помилки виявляє архітектор, його обов'язок повідомити забудовнику про помилкові планах будівництва.

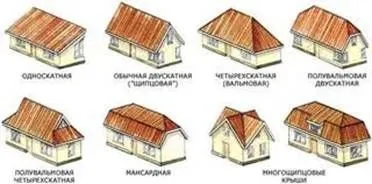

Основні види скатних дахів
За кількістю скатів і видам скатні покрівлі поділяють на такі.
- Односхилі - дахи, у яких є лише ухил від однієї стіни в напрямку іншої. Такі дахи застосовують в міських умовах, коли забороняється обладнання водовідводів і скидання снігу.
Індивідуальні забудовники використовують цей вид дахів при зведенні господарських будівель або гаражів. - Двосхилі - дахи, які мають два ската. Цей варіант знайшов найширше застосування. Його можна використовувати для обладнання житлових будинків і будівель всіляких архітектурних рішень і розмірів.
- Чотирьохскатні даху відповідно включають в себе чотири ската. Їх також називають полувальмовой. Такі дахи дуже популярні при будівництві дачних будинків і в сільській місцевості.
- Чотирьохскатні шатрові дахи застосовують в будинках з квадратної або багатокутної плануванням, вони відрізняються від полувальмових тим, що всі чотири ската своїми вершинами з'єднуються в одну точку.
- Шпилі образні - складаються з безлічі скатів з крутими нахилами, що мають трикутну форму, з'єднаних в єдину вершині і перекривають еркери, округлі частини будівлі і башти.
Як правильно вибрати конструкцію похилого даху горищного типу?
- Кроквяна ногаобеспечіт необхідну міцність для всієї конструкції даху тільки за умови, якщо її поперечний переріз буде досить великим і відповідним довжині прольоту.
- Ухил нахилу скатної покрівлі. Перетин крокв знаходиться в прямій залежності від кута нахилу даху. У разі коли кут нахилу перевищує 50? і сніг на даху особливо не залежується, навантаження на всю конструкцію знижується. Перетин крокв може бути зменшено. При пологах нахилах з кутом 20 ° потрібні більш міцні крокви, поперечний переріз яких в кілька разів більше, так як снігові навантаження значно зростають.
- Довговічність конструкції даху. Термін експлуатації покрівлі повинен бути не менше, ніж довговічність самого будинку або споруди. Якщо будинок розрахований на віковий термін служби, то дах повинна прослужити ніяк не менше.
- Кроквяна система повинна володіти достатнім ступенем вогнестійкості. Санітарні норми регламентують несучу здатність, якою повинна володіти скатна покрівля горищного типу. Іншими словами, дах повинен бути влаштована таким чином, щоб мати здатність впоратися з власною вагою, вагою покрівельного матеріалу і витримати снігове навантаження.
Дахи з різних матеріалів повинні забезпечувати несучу здатність при знаходженні в умовах відкритого вогню в проміжку від 15 до 45 хвилин.
Такий показник межі вогнестійкості досягається, якщо перетин крокв досить велике, а вся конструкція пройшла відповідну протипожежну обробку цементно-піщаною сумішшю, антипіренами, захисними лакофарбовими матеріалами. - Теплотехнічні показники. Різні теплоізоляційні матеріали збільшують власну вагу покрівлі. Цей фактор повинен враховуватися при виборі конструктивних елементів.
Термін експлуатації даху з різного матеріалу
Нижче наведена інформація про терміни служби покрівлі, виконаної з різних матеріалів. Терміни вказані з розрахунку належної експлуатації, правильного і регулярного догляду без проведення капітальних ремонтів.
- Дерев'яні конструкції - від 25 до 30 років.
- Дахи з залізобетонних елементів - від 30 до 50 років.
- Металеві - від 30 до 50 років.
Наведені показники довговічності отримані шляхом інженерних розрахунків. Проте, фактичний термін служби дерев'яного даху іноді обчислюється не однією сотнею років.
Основні види конструкції скатних дахів
Залежно від призначення даху прийнято поділяти на такі види конструкцій.
- Дерев'яна скатна покрівля. Цю конструкцію використовують для облаштування будинків з малою кількістю поверхів. Вона включає в себе похилі і висячі крокви, ферми. Кроквяна система складається з кроквяних ніг, стійок, стяжок, обрешітки, мауерлата. Якщо в будинку не передбачена середня несуча стіна, то застосовуються висячі кроквяні системи.
Ферми з дерева приватні забудовники не використовують. Вони підходять для великих промислових будівель і каркасного будівництва із застосуванням канадської технології.
Дерев'яні конструкції відрізняються порівняно низькою вартістю, довговічністю, вони екологічно безпечні. До недоліків можна віднести низьку опірність корозії і впливу грибкових паразитів, схильність до гниття, пожежонебезпека. - Металлодеревянние конструкції. Назва такої покрівлі говорить про те, що це змішана конструкція з дерев'яних і металевих елементів: рам, ферм і арок. Вона в змозі перекрити проліт довжиною до 20 м.
Конструкція виготовляється таким чином, що її верхні пояси (з клеєного дерева) сприймають стискаючі навантаження, а нижній пояс (з арматури або металевих профілів) працює на розтяг.
Вартість металлодеревяннимі покрівлі досить висока, тому при будівництві приватних будинків її майже не використовують. Лише заможні люди можуть дозволити собі подібну покрівлю з оригінальним декоративним оформленням.
Такі конструкції знайшли застосування в громадському будівництві: для басейнів і промислових споруд. - Використання залізобетонних конструкцій. Крокви, виготовлені на промислових підприємствах із залізобетону, застосовуються все частіше і стали невід'ємною частиною сільськогосподарського будівництва. Крокви в формі прямокутника або тавра монтуються на стіни і коньковий прогін, потім з'єднуються за допомогою закладних.
Використання таких конструкцій в приватному житловому будівництві вельми складно через необхідність використовувати спецтехніку. А ось для зведення великих складів, зерносховищ або транспортних ангарів залізобетонні елементи вкрай технологічні і зручні.
Залізобетонні конструкції відрізняють міцність і надійність, тривалий термін експлуатації, простота в обслуговуванні. З недоліків варто відзначити велику масу і необхідність використання спеціальних технічних засобів для монтажу і транспортування.
Приймаючи рішення про необхідність влаштування скатної покрівлі, слід керуватися не тільки технічними можливостями, а й фінансової складової. Тому вибір між залученням будівельної фірми і будівництвом за рахунок власних сил лягає на плечі самого забудовника.
Конструктивні особливості похилого даху

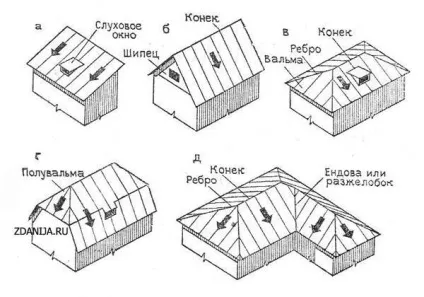

У будь-якому випадку конструкція скатного даху незалежно від кількості скатів включає в себе такі елементи:
- Коник або гребінь.
- Похиле ребро.
- Вершини даху.
- Разжелобок.
- Скала звис.
- Шпиль і фронтонну стіну.
Процес влаштування скатної покрівлі знаходиться в прямій залежності від типу застосовуваних внутрішніх і зовнішніх елементів конструкції. Їх ми розглянули раніше. Основна функція несучих внутрішніх конструкцій полягає в гарантуванні несучої здатності, тобто забезпеченні підтримки покрівлі.
Важливо! Технологію виконання покрівельних робіт визначають тільки після прийняття остаточного рішення по конструкції внутрішньої кроквяної системи.
Варіант виконання покрівельних робіт визначається в залежності від кута ската. У випадку з крутим ухилом може знадобитися провести укладання покрівельного матеріалу внахлест.
Важливо пам'ятати, що зі зменшенням кута ската даху нахлести і накладки на бокових стиках роблять більше.
Для крутий покрівлі будуть потрібні лише невеликі нахлести, але повністю ігнорувати їх не рекомендується, так це загрожує накопиченням снігу в зазорах.
