Система допусків і посадок

Системою допусків і посадок називається закономірно побудована сукупність стандартизованих допусків і граничних від-лень розмірів деталей, а також посадок, утворених отворами і валами, що мають стандартні граничні відхилення.

Стандартом передбачається можливість використання двох систем допусків і посадок: системи отвори і системи вала.

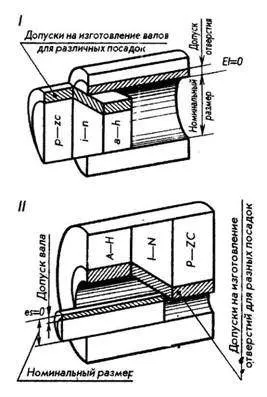

В системі отвору граничні розміри отвору для всіх посадок од-ного класу постійні, а різні посадки досягаються за рахунок зраді-ня граничних розмірів вала (рис. 121, II).

В системі вала, навпаки, граничні розміри валу однакові для всіх посадок заданого класу, а різні посадки створюються за рахунок зраді-ня граничних розмірів отвору (рис. 121, I).

Вибір системи отвори або системи вала для освіти тієї чи іншої посадки визначається конструктивними, технологічними і еконо-вів економічні вимогами.

У зв'язку з тим що точні отвори обробляють дорогим ріжу-щим інструментом і виготовляти їх складніше, система отвору на на-ших заводах прийнята як основна.

Примітка. Система вала застосовується тільки в необхідних випадках.

У всіх посадках системи отвори (див. Рис. 121, I) нижнє відхилення отвору Еi = 0, т. Е. Нижня межа поля допуску отвору, звані-го основним отвором і позначається буквою Н, завжди збігається з нульовою лінією.

У всіх посадках вала (див. Рис. 121, II) верхнє відхилення вала es = О, т. Е. Верхня межа поля допуску вала, званого основним валом і позначається буквою h, завжди збігається з нульовою лінією.
