сипучі материали
Виробництво шлаків і види шлаків
Шлаком називають неметаллический багатокомпонентний розплав, який покриває поверхню рідких металів при металургійних процесах, таких як: плавка вихідної сировини, обробка розплавленого проміжного продукту і рафінування рідкого розплаву. При закінченні металургійних процесів шлак має затверділе камневидное або склоподібний стан, зване ще «сплавом оксидів змінного складу». При металургійному виробництві шлаки з'являються в супроводі процесу відновлення руди і вилучення з неї так званої порожньої породи, флюсів та коксової золи при їх хімічній взаємодії з карбонатними породами. Основними компонентами шлаку є: кислотні оксиди SiO2 і TiO2, основні оксиди CaO, FeO, MgO, нейтральні оксиди Al2O3, ZnO. Тим самим в залежності від кількісного переважання основних або нейтральних оксидів шлаки поділяються на основні і кислі.
Підрозділ шлаків в залежності від виду виробництва
Шлаки чорної металургії:
- Доменні які можуть бути не гранульовані, гранульовані, пемзи.
Шлаки кольорової металургії
- Мідеплавильні, нікелеві, алюмінієві (вторинні), інші.
Шлаки хімічної промисловості
Шлаки чорної металургії: доменні і сталеливарні
У будівництві переважає використання доменних шлаків одержуваних при виробництві чавуну.
Шлак доменний негранульовані отримують шляхом повітряного охолодження шлаку з подальшим його подрібненням і грохоченням. Використання такого шлаку переважно спостерігається в дорожньому будівництві в якості заміни щебеню, як додатковий наповнювач в асфальтобетон і бетон, в сільському господарстві для розкислення ґрунтів, а також в якості залізовмісного матеріалу для вторинної переплавки в доменних печах. Шлак доменний негранульовані гідравлічними властивостями не володіє.
Шлак доменний гранульований виходить при виплавці чавуну шляхом різкого охолодження водою на гранустановке. Використовується гранульований доменний шлак переважно в якості активної мінеральної добавки в цемент.
Шлакової пемзою називають литий кислий шлак. Для його створення необхідний специфічний режим охолодження. В'яжучими властивості відсутні. Використовують як утеплювач (підсипка під перекриття підлоги першого поверху будинків), звукоізоляційний матеріал, необхідний при виробництві легких бетонів і виробів з них (шлакоблоки).

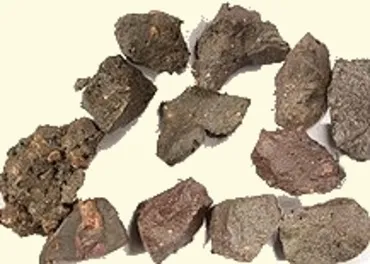

Рис1. Шлаки чорної металургії
Основний корисною характеристикою доменного шлаку є його основність, тоемть опір подрібнення, реакційна здатність, хімічний склад і його стабільність. Щільність шлаків становить 2,7-3 г / см3 (2700кг / м3-3000кг / м3), насипна щільність - 1,3-1,5 г / см3 (1300кг / м3-1500кг / м3). Гідравлічні властивості доменного граншлака визначаються за величиною коефіцієнта якості (К).
Залежно від коефіцієнта якості та хімічного складу гранульовані доменні шлаки поділяються на три сорти:
Шлаки кольорової металургії
У будівництві і виробництві будівельних матеріалів мають інтерес кольорові металургійні шлаки від виробництва міді і нікелю. Відвальні мідеплавильні шлаки мають чорний колір, що не піддаються розпаду. Щільність таких шлаків шлаків становить 3300-3800 кг / м3, водопоглинання 0,1-0,6%, межа міцності при стисненні 120-300 МПа.
Нікелеві шлаки мають настільки ж високі показники фізико-механічних властивостей, як і мідні. Відносяться до кислих за хімічним складом. Мають склоподібну фазу, але не дивлячись на це практично не мають гідравлічної активністю. Застосування шлаків кольорової металургії зараз не велика, знаходять місце застосування у виробництві цементу і при отриманні мінеральної вати і литих виробів.

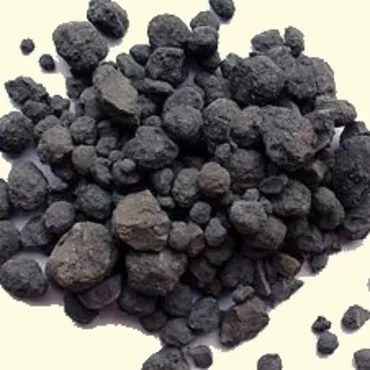

Рис2. Шлаки кольорової металургії
Електротермофосфорні гранульовані шлаки
Є відходами при виробництві фосфору методом електротермічною сублімації. Виходять швидким охолодженням силікатного розплаву, що утворюється в електропечах при плавці шихти з фосфорної руди, кварциту і коксу.
Рис3. Електротер гранульований шлак
Ціна: 14560.0 руб за 20т
