Синхронізатор коробки передач ваз 2109

Про призначення КПП відомо кожному, хто хоч раз сидів за кермом авто. Однак як її пристрій, так і принцип роботи часто залишаються для багатьох таємницею. В общем-то, це може бути і правильно, у всякому разі, такий підхід має право на існування, проте, не займаючись докладним вивченням коробки, варто торкнутися такого її елементу, як синхронізатор.

Для чого потрібні синхронізатори КПП

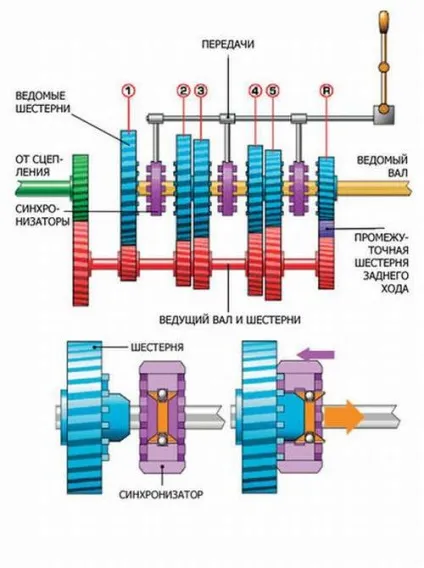

Механічна КПП змінює крутний момент, що надходить від ДВС до коліс автомобіля, для чого використовуються різні шестерінки, що розташовуються усередині коробки. Пристрій такого механізму, а також як все це виглядає, допомагає зрозуміти наведений нижче малюнок:

Принцип роботи такий КПП досить простий - при зміні положення ручки перемикання передач змінюються шестерінки, що знаходяться в зачепленні, а для кожної пари таких шестерень характерно своє передавальне відношення. Його зміна приводить до зміни величини переданого на колеса моменту. Таким чином, працює будь-яка МКПП, в тому числі і на ВАЗ 2109.

Однак при цьому виникає цікавий момент - шестерні, які повинні увійти в зачеплення, мають різні кутові швидкості, а просто так поєднати їх досить складно, при цьому зростає ймовірність руйнування шестерень і інших елементів коробки.

Ось для вирішення такої проблеми і призначений синхронізатор коробки передач. Водії зі стажем пам'ятають, що раніше, до того, як в конструкції КПП стали застосовуватися синхронізатори, при перемиканні швидкостей доводилося використовувати спеціальні прийоми. Перемикання з нижчої на вищу передачу, проводилося за допомогою подвійного вижиму. Спочатку вичавлювати зчеплення. КПП переводилася на нейтральну передачу, після чого зчеплення відпускалося.

Потім зчеплення знову вичавлюють, і водій включав передачу. Витримка на нейтралці дозволяла зрівняти швидкості шестерень, а також уникнути скреготу при перемиканні передач.

При перемиканні з вищої на нижчу передачу використовувався подвійний вижим, та ще й з перегазовкой. При цьому вичавлювати зчеплення, КПП переводилася на нейтралці, зчеплення відпускалося, злегка натискалася педаль газу, що призводило до вирівнювання кутових швидкостей шестерень, а після цього знову віджималася зчеплення, після чого включалася передача.

Як видно з наведеного опису дій водія, таке перемикання досить складно і займає тривалий час. Ось синхронізатор і дозволив значно спростити всю це процедуру.

Робота синхронізатора коробки передач

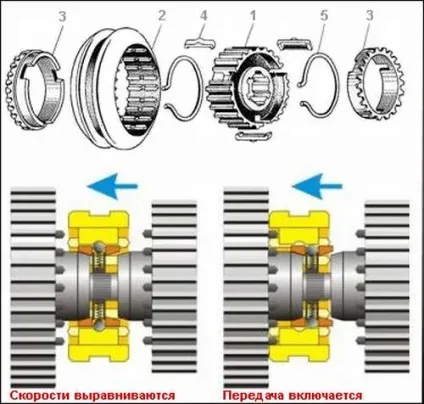

Що собою являє подібний пристрій, склад синхронізатора і принцип його роботи допоможе зрозуміти малюнок. Призначення і кількість що входять до складу синхронізатора дрібних деталей ми розглядати не будемо, досить того, що вони показані на малюнку, а ось як все працює, постараємося зрозуміти. Це просто цікаво, на всіх автомобілях використовується однаковий принцип, за яким відбувається робота синхронізатора, в тому числі і для ВАЗ 2109.

Таким чином, можна відзначити, що пристрій синхронізатора включає в себе:

• маточину 1;
• муфту 2;
• блокувальний кільце 3;
• сухарі 4;
• дротові кільця 5.

У момент перемикання передачі муфта 2 переміщається в сторону потрібної шестірні. На конічної частини шестерні, через що розрізняються кутових швидкостей шестерні і муфти, між ними з'являється сила тертя, завдяки якій провертається до упору блокувальний кільце 3. Коли зуби блокувального кільця і ​​муфти виявляться навпроти, рух муфти припиниться.

Відбувається вирівнювання швидкостей, при цьому сила тертя, змістився спочатку блокувальний кільце, пропадає, і воно повертається у вихідне положення, а муфта 2 проходить через зуби блокувального кільця і ​​з'єднується з вінцем включається шестірні. Завдяки сухарів муфта жорстко з'єднується з валом, а значить, передача включена і синхронізатор відпрацював всю процедуру, забезпечивши безшумне включення передачі.

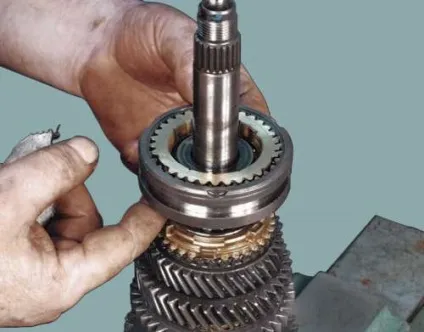

Синхронізатор КПП, догляд, експлуатація

Такий пристрій, як синхронізатор, треба приймати з вдячністю. Звичайно, нічого складного в перемиканні передач за допомогою подвійного вижиму немає, він до цих пір застосовується на деяких машинах будівельної техніки, де за умовами роботи використання синхронізатора виключено. Але його впровадження в конструкцію легкового автомобіля, в тому числі і ВАЗ 2109, дозволило значно полегшити управління, що зробило авто більш доступним.

Як часом буває неприємно усвідомлювати, що робота коробки порушилася. Розумієш це, коли перемикання передач починає відбуватися зі скреготом або проявляються інші її дефекти. Найчастіше зовнішніми ознаками несправності та сильному зношенні деталей синхронізатора, в тому числі для ВАЗ 2109, можуть бути:

1. шум при роботі КПП;
2. утруднене включення передач;
3. самовиключеніе передач.

Звичайно, поява подібних дефектів може бути обумовлено і іншими причинами, але частіше за все саме синхронізатор, відмова або знос його деталей, призводить до подібних явищ. Це справедливо для будь-якого автомобіля, і ВАЗ 2109 теж.

В принципі, коли відбувається правильний вибір швидкості руху, використовується потрібна передача, своєчасно проводиться технічне обслуговування і застосовується правильне масло, то КПП і синхронізатор служать довго, що справедливо і для ВАЗ 2109.

Такий пристрій, як синхронізатор, дозволяє здійснити перемикання швидкостей в КПП за короткий час без шуму і скреготу, забезпечує збереження шестерень і продовжує термін експлуатації МКПП.
