4. СИЛОВІ ТРАНСФОРМАТОРИ ДО 110 кВ
Силові трансформатори (автотрансформатори) за габаритами поділяють на шість основних видів:
- потужністю 5--100 кВ-А, напругою до 35 кВ включно;
- потужністю 135-630 кВ-А, напругою до35 кВ включно;
- потужністю 750-6300 кВ-А, напругою до35 кВ включно;
потужністю від 7500 кВ-А і до 75000 кВ-А включно напругою від 35 кВ і до 110 кВ;
потужністю вище 75 000 кВ-А напругою до 110 кВ включно і незалежно від потужності до 330 кВ включно;
VI - все трансформатори для класів напруги 400-750 кВ.
За конструктивним виконанням силові трансформатори (надалі - трансформатори) поділяють на сухі, масляні і з рідким негорючим діелектриком.

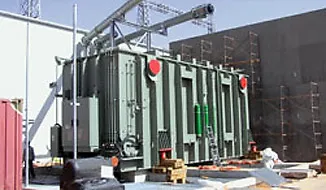

Трансформатори встановлюють в приміщеннях і на відкритому повітрі на спеціальних фундаментах. Конструктивне виконання і габарити трансформаторів визначають вимоги до фундаментів і приміщень для їх установки, а також до шляхів пересування в монтажній зоні.
Трансформатори 35 кВ потужністю 25 000 кВ-А і вище, а також всі трансформатори 110 кВ забезпечені котками на поворотних каретках, що дозволяють здійснювати поздовжнє і поперечне пересування їх у межах ОРУ і підстанцій. Трансформатори 1000-1600 кВ-А напругою 6-35 кВ забезпечені переставними катками для поздовжнього і поперечного пересування. Трансформатори меншої потужності мають в своїй конструкції санчата. Конструкція ковзанок зумовлює застосування для шляхів пересування рейок, швелерів або сталевих смуг (рис. 21).
