Силові кабелі з в’язкою просоченням

Силові кабелі з просоченою паперовою ізоляцією виготовлені-ють з алюмінієвими і мідними жилами круглої, сегментной і сек-битим форм (див. § 1-2). Конструкції круглих неущільнених і уп-лотненних жив наведені в табл. 1-1 і 1-2, круглих суцільних, сег-цементних і секторних жил - в табл. 1-3-1-5.

Електричний опір жили одножильних силових ка-білій із алюмінієвими жилами перетином до 500 мм2 включно при 20 ° С становить не більше 29,11 ом • мм2 / км, а мідних - не більше 17,76 ом • мм2 / км. Опір одножильних кабелів з алю-мініевимі жилами перетином 625 мм 2 і більше і багатожильних всіх перерізів становить не більше 29,4 ом • мм2 / км, а мідних - не більше 17,93 ом • мм2 / км.

Просочена паперова ізоляція силових кабелів (§ 1-3) со-стоїть зі стрічок кабельного паперу товщиною 0,12 і 0,17 мм, накладено-них на жилу методом обмотки і просочених масло-каніфольним складом МП-1 або СП-2. Номінальні товщини просоченої бу-мажной ізоляції наведені в табл. 4-4. Для вирівнювання елек-тричних поля в кабелях напругою 20 кВ і вище застосовують полупроводящей кабельну папір, що накладається на жилу і по-верх ізоляції.

Оболонки кабелів виготовляють з алюмінію або свинцю. Алю-мініевие оболонки кабелів виготовляють суцільними, випрессованного на гідравлічних пресах (табл. 1-24). Оболонки діаметром 36 мм і більше для підвищення гнучкості гофрують. Завдяки біль-ший радіальної жорсткості гофрованих оболонок товщину їх застосовують менше на 0,2 мм, ніж негофрованих. Кабель в гофро-рировать оболонці маркують рядкової буквою «г» після букви позначає тип оболонки (наприклад, ААгВ). Низька стійкість алюмінію проти грунтової та електрохімічної корозії викли-кість необхідність спеціальних заходів захисту кабелів в алюмінієвих-вих оболонках. Будучи захищені від корозії, алюмінієві обо-лочки забезпечують герметичність протягом тривалого терміну експлуатації. Для підвищення вібростійкості і механічної

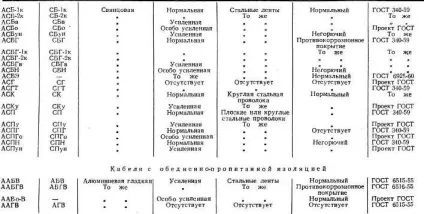

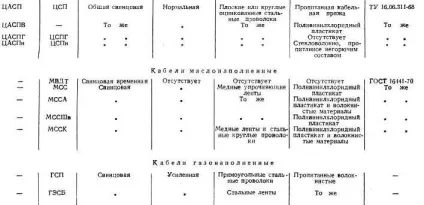

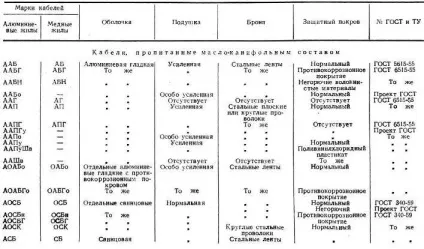

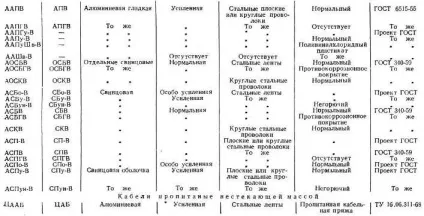

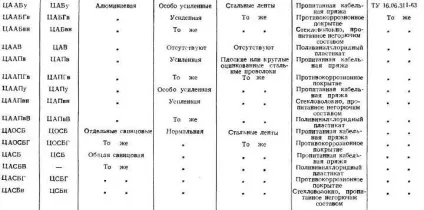

Номенклатура силових кабелів з просоченою паперовою ізоляцією

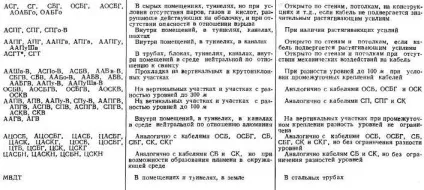

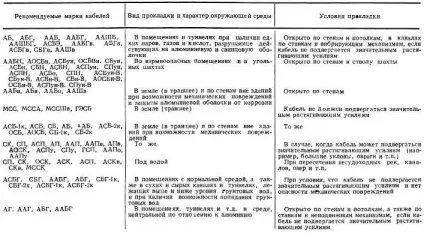

Переважне призначення силових кабелів з просоченою паперовою ізоляцією в залежності від характеру навколишнього середовища

Номінальні перетини жил силових кабелів з просоченою паперовою ізоляцією, мм 2

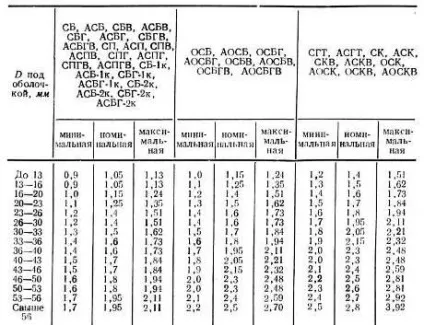

лочки (§ 1-7) застосовують товщиною не менше наведеної в табл. 1-23. Товщину покриву поверх гофрованої алюмінієвої оболонки застосовують не менше 2 мм. Кабелі з покриттям з полівінілхлоридного пластикату маркують великою літерою В після букви, що позначає алюмінієву оболонку (наприклад, Аав). При застосуванні захисного покриву з поліетилену кабелі маркуються буквою П.

Силові кабелі виготовляють одно-, дво-, три- - і чотирижильного.

Одножільниекабелі (рис. 4-1) виготовляють на напругу 1-35 кв змінного струму. Зовнішні діаметри і маса од-ножільних кабелів на напругу 1 і 3 кв наведені в табл. 4-6, 6 і 10 кв - в табл. 4-7, 20 і 35 кв - в табл. 4-8.

Для електрифікованого транспорту одножильні кабелі се-ням 120-800 мм 2 виготовляють з однією або двома контрольними жилами (рис. 4-2). Ці жили мають нормальну неущільнений круглу

форму. Замість однієї або двох дротів в жиле раз-розміщують ізольовані кон-контрольні жили. Конструк-ції круглих неуплотнен-них жив одножильних ка-білій із контрольними жи-лами наведені в табл. 4-9, а зовнішні діаметри і маса цих кабелів - в табл. 4-10.

Двухжільниека-білі. Дві круглі ізольо-рова жили перерізом до 16 мм2 включно або дві сегментні ізольований-ні жили перерізом від 25 мм 2 скручують разом. Проміжки між ними заповнюють джгутами суль-фатной паперу до отри-ня круглої форми. Поверх скручених жив наклади вають шар поясної ізоля-ції, оболонку і захисні покриви.

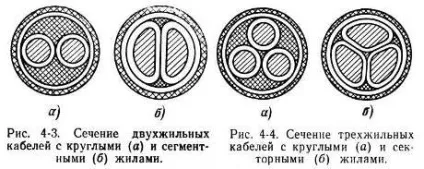

Перетин двожильного кабелю з круглими і сегментними жи-лами зображено на рис. 4-3. Зовнішні діаметри і маса двох-жильних кабелів на напругу 1 кв наведені в табл. 4-11.

Трехжільниекабелі. Три алюмінієві або мідні круглі ізольовані жили перерізом до 16 мм2 включно або три секторні ізольовані жили перетином від 25 мм2 скручують разом із заповненням проміжків між ними джгутами сульфат-ної папери до отримання круглої форми. Поверх скручених жив накладають поясний ізоляцію (табл. 1-17), оболонку і захисні покриви. Трижильні кабелі виготовляють в алюмінієвій або свинцевій оболонці. Товщину ізоляції жил кабелів в алюмінієвих-вої оболонці на напругу 1 кв застосовують рівній товщині ізоляції кабелів у свинцевій оболонці.

На рис. 4-4 зображені перетину трьохжильних кабелів з коло-лимі і секторних жилами. Ці кабелі виготовляють на напряже-

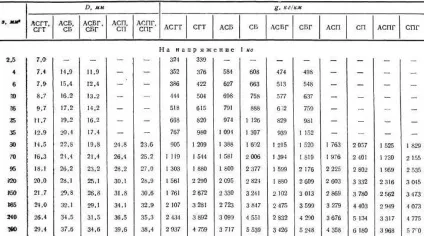

ня 1, 3, 6 і 10 кв. Зовнішній вигляд кабелю СГТ зображений на рис. 4-5, СБГ - на рис. 4-6 і СП - на рис. 4-7. Схема кабелю СК зображення-на на рис. 4-8, зовнішні діаметри і маси трьохжильних кабелів з алюмінієвими і мідними жилами в алюмінієвій оболонці наведені в табл. 4-12, а в свинцевою обо-оболонка - в табл. 4-13.

Чотирижильного кабелі виготовляють на напругу 1 кв. Ці кабелі призначені для чотирьох провідних мереж змінного струму. Три алюмінієві або мідні круглі основні жили і одну круглу нульову жилу перерізом до 16 мм2 включітель-но, чи три секторні основні жили перерізом від 25 мм1 і одну круглу нульову жилу перерізом до 16 мм2 вклю-ве, або три секторні основні жили перерізом від 50 мм 2 і одну нулі-ву жилу секторної форми перетином від 25 мм2 скручують разом з заповнення-ням проміжків між ними джгута-ми сульфатної папери до отримання круглої форми. Кут сектора основних жив зазвичай становить 100 °, а нульової жили - 60 °. У разі комбінації секторальних основних жив і нульової жили круглої форми кут секторних жил умень-шают до 94 °.

Четверта жила в чотирижильного кабелях є заземлюючих-щей або зануляют. Співвідношення перерізів основних і заземлюючих або нульових жив при-ведені в табл. 1-16. Як і верх скручених изолиро-ванних жив накладають поясний ізоляцію, оболоч-ку і захисні покриви в залежності від призначен-ня кабелю. На рис. 4-9 зображений чотирьохжильний кабель з секторними основними жилами і круглої нульовою жилою і з секторними основними і нульовий жилами. Зовнішні диамет-ри і маса кабелів з алю-мініевимі і мідними жи-лами в алюмінієвій обо-оболонка наведені в табл. 4-14 і в свинцевій оболонці - в табл. 4-15.

Мінімальні значень опору ізоляції силових кабе-лей з просоченою паперовою ізоляцією на напругу 1 і 3 кв (опір ізоляції однієї жили проти інших, з'єднаних її свинцевою оболонкою), перелічені на 20 ° С не менше 60 МОм • км,

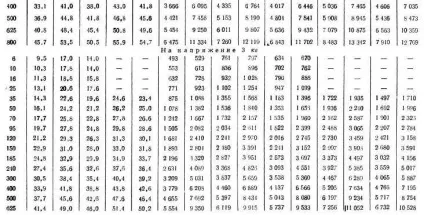

Зовнішні діаметри і маса одножильних кабелів у свинцевій оболонці на напругу

1 000 і 3 000 в

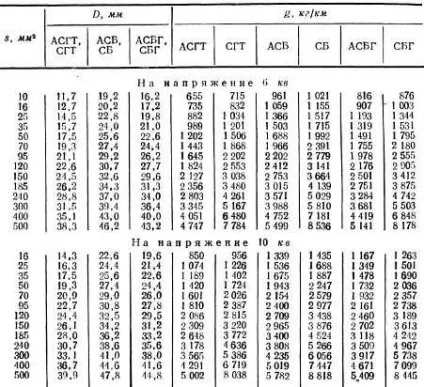

Зовнішні діаметри і маса одножильних кабелів у свинцевій оболонці на напругу 6 000 і 10 000 в

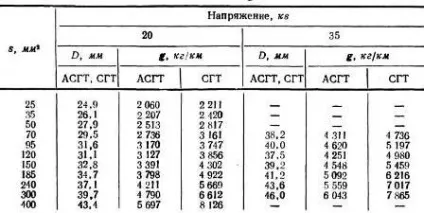

Зовнішні діаметри і маса односільних кабелів у свинцевій оболонці на напругу 20 і 85 кв

Конструкції круглих неущільнених шив одножильних кабелів з однією і двома

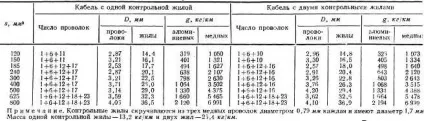

Зовнішні діаметри і маса одножильних кабелів з контрольними жилами в свинцевою

оболонці на напругу 1 000 в

Зовнішні діаметри і маса двожильних кабелів в свинцевих оболонках на напругу 1кв
