Штампувальний прес для металу пристрій і принцип роботи
Штампування - це один з найбільш частих видів обробки металу, який представляє собою деформацію, що надає деталі необхідну форму методом видавлювання на поверхні певного рельєфу, візерунка, отворів. Процес цей здійснюється на спеціальних пресах різної конструкції.
Види штампування і обладнання

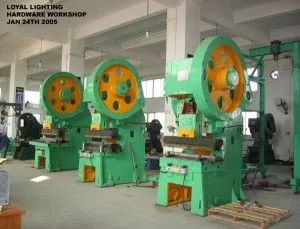

однокривошипний штампувальний прес
На виробництві використовуються два види штампування:
При гарячому способі обробляється нагрітий метал. При цьому поліпшуються якості матеріалу: він стає щільніше, однорідніше. Плюс холодного методу в тому, що на поверхні не утворюється шар окалини, розміри деталі виходять точніше, поверхня глаже.
Штампування може бути листової або об'ємною. Листовим методом виробляють: посуд, ювелірні вироби, деталі годин, кліматичної техніки і мікросхем, зброя, медичне обладнання, деталі для автомобіле-, машино- і верстатобудування. Отримані деталі не вимагають подальшої обробки. В ході об'ємного пресування холодний або розпечений метал продавлюється в формах.
У металообробці преси використовуються для:
- виробництва поковок;
- запрессовки шестерень, підшипників;
- об'ємної і листового штампування.
Верстати для пресування можуть грунтуватися на принципах механіки або гідравліки, обробляти матеріали статичним або ударним способом.
Кривошипні верстати виконують холодну і гарячу штампування металу тиском: витяжку, вирубку і вирубка. Гідравлічні преси використовуються для об'ємної ковальської обробки металу. Згідно технологічних можливостей преси діляться на: універсальні, спеціальні та спеціалізовані. Універсальні можна використовувати практично для будь-яких видів кування (приклад - гідравлічний кувальний верстат). Спеціалізовані верстати виконують тільки один технологічний процес (приклад - кривошипні витяжні). Спеціальні преси виробляють конкретний вид виробів, використовуючи одну технологію.
Принцип роботи і пристрій пресів різних типів
цех по штампуванню металу
Будь-який стандартний штампувальний верстат складається з наступних основних вузлів: двигуна, передачі, виконавчого механізму. Передача і двигун разом складають «привід». Головна характеристика приводу - це вид зв'язку двигуна і виконавчого механізму: механічна або не жорстка (рідина, газ, пар). Робочі органи пресів: валки, повзун, траверси, ролики, баби.
Кривошипно-шатунний прес
Кривошипно-шатунний прес здатний виконувати наступні види робіт:
- штампування у відкритих і закритих матрицях;
- формування задирки;
- видавлювання;
- прошивку;
- комбіновану обробку.
Механічний прес впливає на матеріал ударом, тоді як гідравлічний, докладаючи меншу силу, отримує більший ефект. Тому другі використовують для виготовлення великих виробів з товстими стінками.
гідравлічні преси
Здатні проштамповувати поверхню, продавлювати і кувати вироби з металу. Вони також застосовуються для переробки металевих відходів. Дія верстата заснована на збільшенні сили тиску на метал у безліч разів. Прес являє собою дві сполучені циліндра з водою, між якими проходить труба. В циліндрах встановлені поршні. Принцип роботи преса заснований на законі Паскаля.
Радіально-кувальний апарат
електромагнітний прес
