Згідно п.7.13 СП 11-105-97 випробування штампом слід виконувати при проектуванні будинків і споруд I першого рівня відповідальності а також будівель і споруд II рівня відповідальності, чутливих до неравноммерним опадам в тих випадку кошда в сфері взаємодії споруди з геологічним середовищем залягають не однорідні , тонкошарові, текучі глинисті, вожонасищенние піщані, штучні, великоуламкові і т.п. грунти, з яких утруднений добір монолітів. Кількість випробувань грунту штампом для кожного характерного інженерно-геологічного елемента слід встановлювати не менше трьох

Випробування грунту штампом проводяться по ГОСТ 20276-99 "Грунти. Методи польового визначення характеристик міцності і деформованості". Згідно ГОСТ 20276-99 випробування грунту штампом проводять для визначення таких характеристик деформованості:

- модуля деформації Е для великоуламкових грунтів, пісків, глинистих, органо і органічних грунтів;

- початкового просадного тиску psl. відносної деформації просідання esl для просадних

глинистих ґрунтів при випробуванні із замочуванням, крім тих, що набухають і засолених грунтів при випробуванні із замочуванням.

При випробуваннях штампами характеристики визначають за результатами навантажування грунту вертикальним навантаженням у вибої гірничої виробки за допомогою штампа. Результати випробувань оформляються у вигляді графіків залежності осідання штампа від навантаження. Виробництво випробувань штампами і інтерпретація результатів регламентується ГОСТ 20276-99.

Методика проведення випробувань штампами

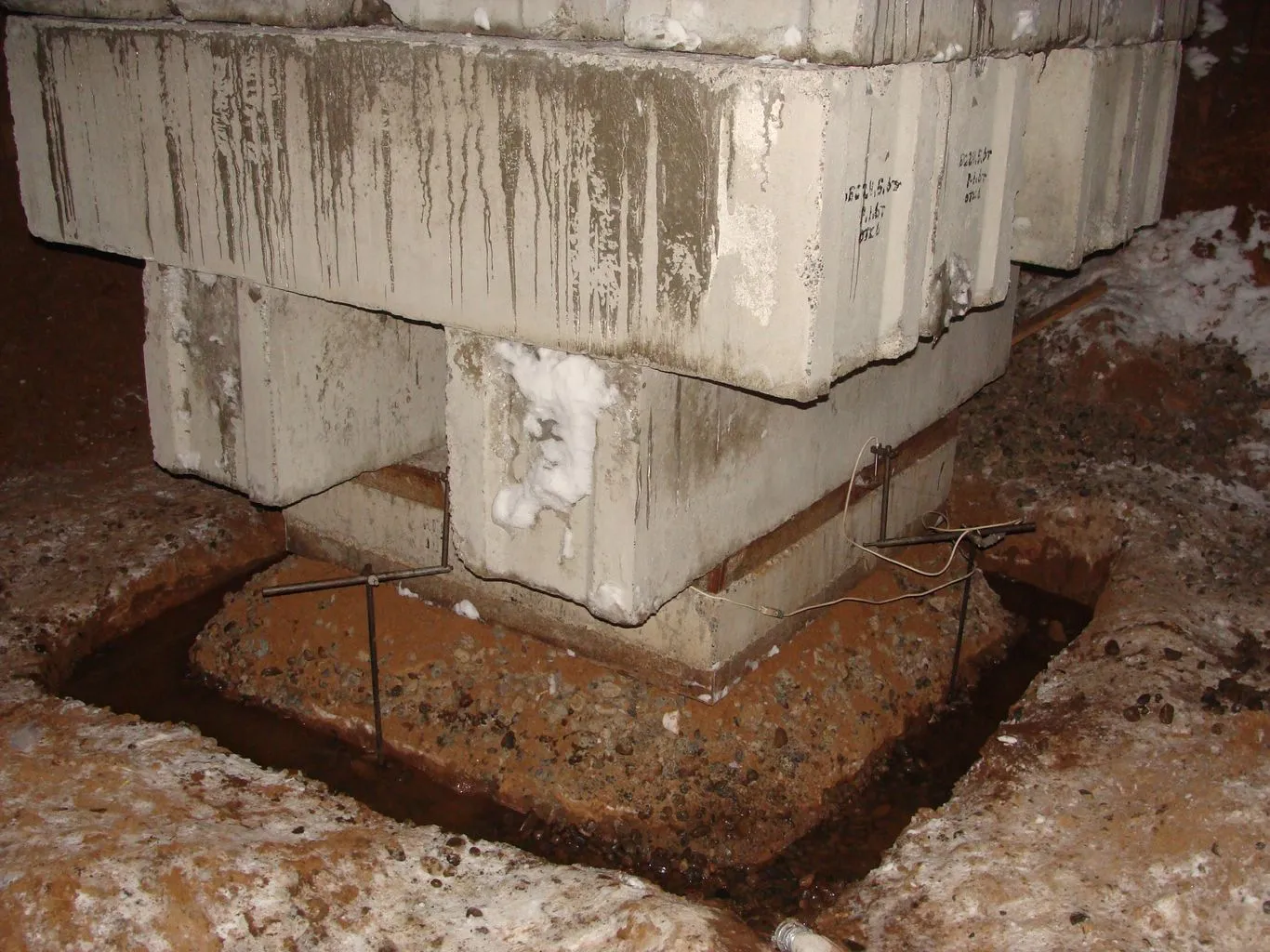

При випробуваннях в котлованах, шурфах і дудках штамп з плоскою підошвою встановлюють на дно виробки. Для досягнення щільного контакту підошви штампа з грунтом необхідно провести не менше двох поворотів штампа навколо його вертикальної осі, змінюючи напрямок повороту. Після установки штампа перевіряють горизонтальність його положення. У глинистих ґрунтах з IL> 0,75 штамп встановлюють в виїмку, що влаштовується на дні вироблення. Глибина виїмки повинна бути 40 - 60 см, поперечний розмір виїмки не повинен перевищувати діаметр штампа більш ніж на 10 см. Стінки виїмки при необхідності закріплюють. Поверхня ґрунту в

межах площі установки штампа повинна бути ретельно спланована. При скруті в плануванні грунту влаштовують із маловологого піску мілкого або середньої крупності подушку завтовшки 1 - 2 см для глинистих і не більше 5 см - для великоуламкових грунтів. При випробуваннях штампами площею 5000 см2 просадних грунтів із замочуванням товщина подушки повинна складати 2 - 3 см для забезпечення дренування води в грунт. Подушку укладають по всій площі установки штампа і навколо нього на відстані не менше 10 см.

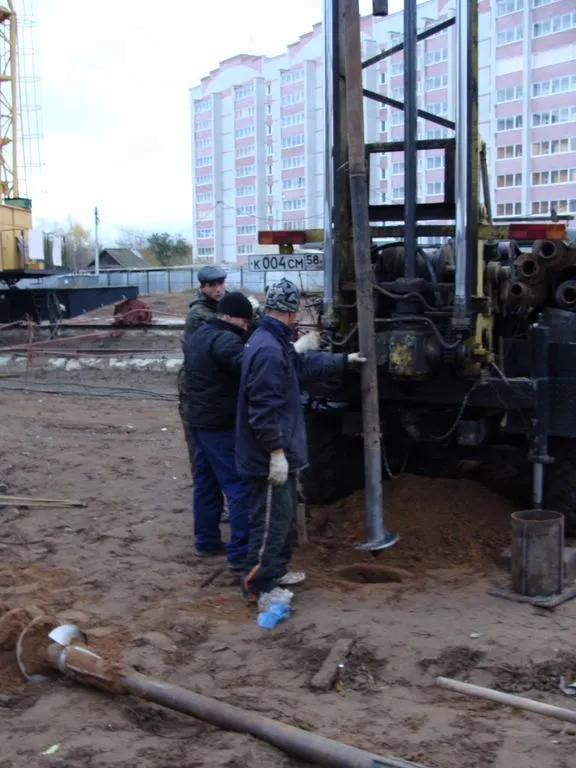

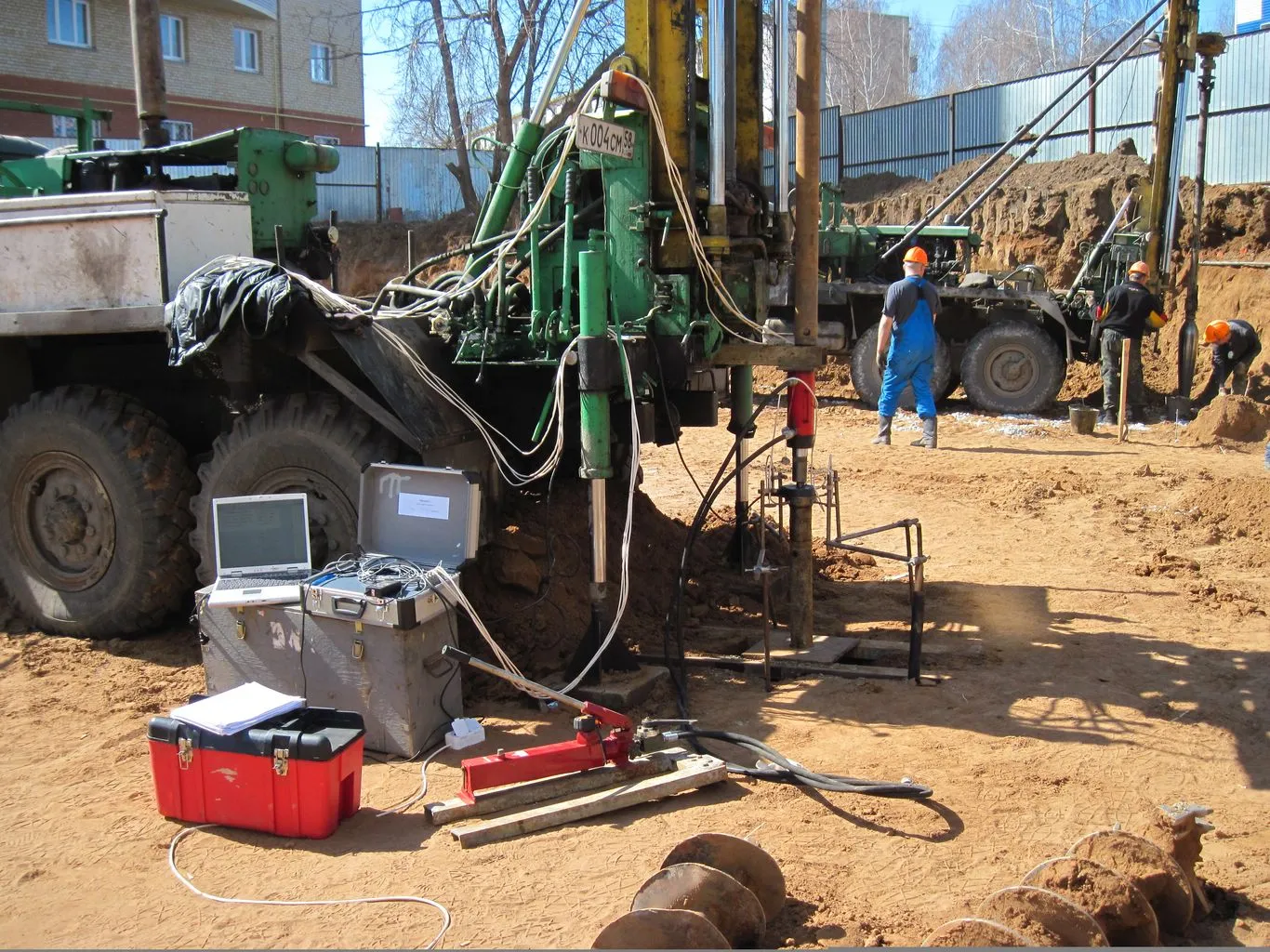

При випробуваннях у свердловинах штамп, прикріплений до колони труб, що має напрямні хомути, опускають в свердловину і домагаються щільного контакту штампа з грунтом не менше ніж двома поворотами колони труб навколо осі. Штамп повинен бути встановлений нижче обсадної труби на глибину 2 - 3 см. Занурення гвинтового штампа виробляють загвинчуванням механічно або вручну нижче вибою свердловини або з поверхні в масив грунту без буріння свердловини. При випробуваннях у свердловинах глибина загвинчування гвинтового штампа нижче вибою свердловини повинна становити 50 см для глинистих ґрунтів текучепластічной і текучої консистенції і насичених водою пісків і 30 см - для решти грунтів. Допускається збільшувати зазначену глибину у випадках, коли при вимірах осьового навантаження на штамп виключається вплив тертя грунту по боковій поверхні стовбура. У процесі загвинчування гвинтового штампа повинен проводитись контроль за його зануренням по відношенню глибини занурення штампа за один оборот # 8710; h до кроку гвинтової лопаті а. Після установки штампа монтують

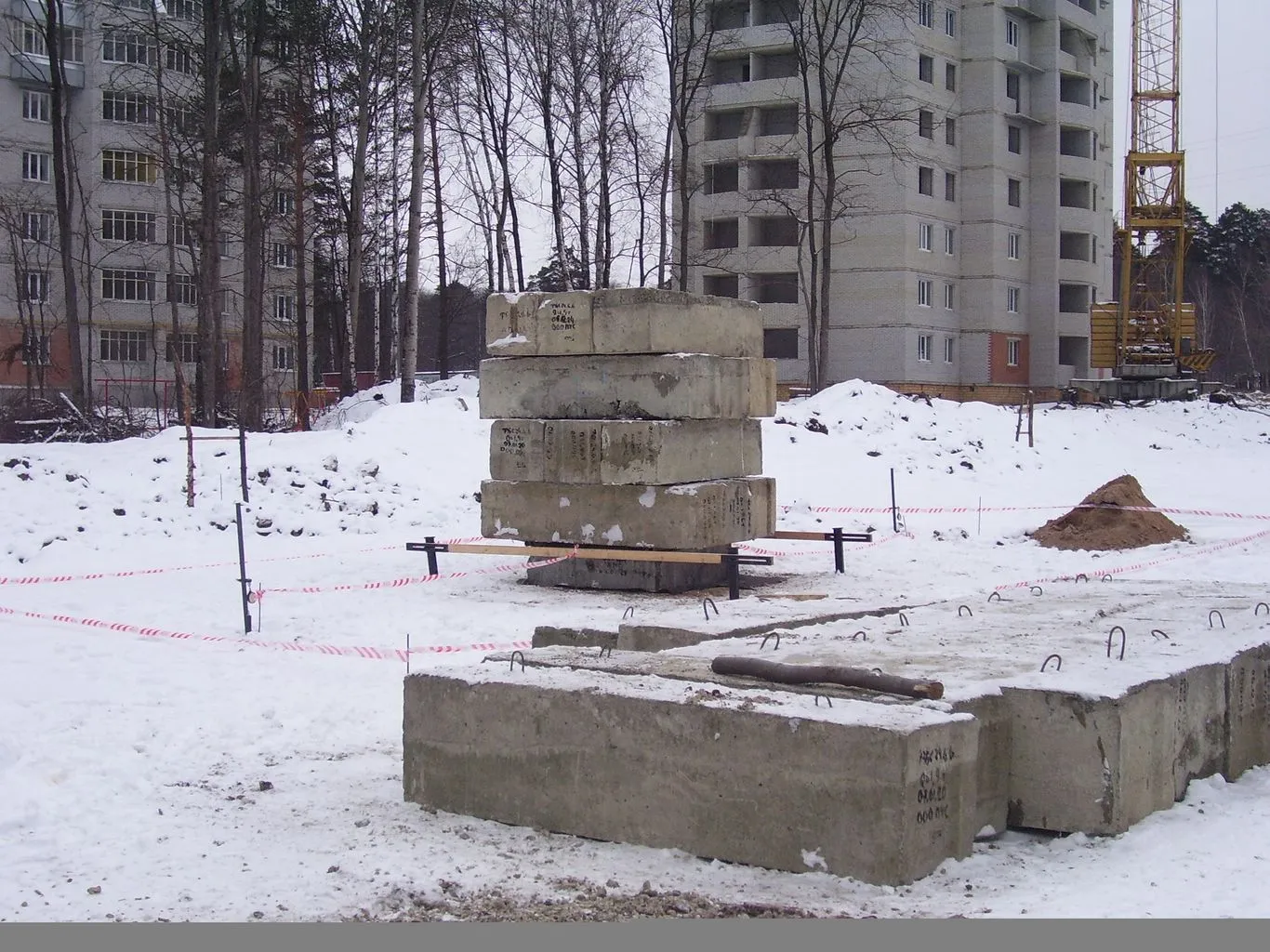

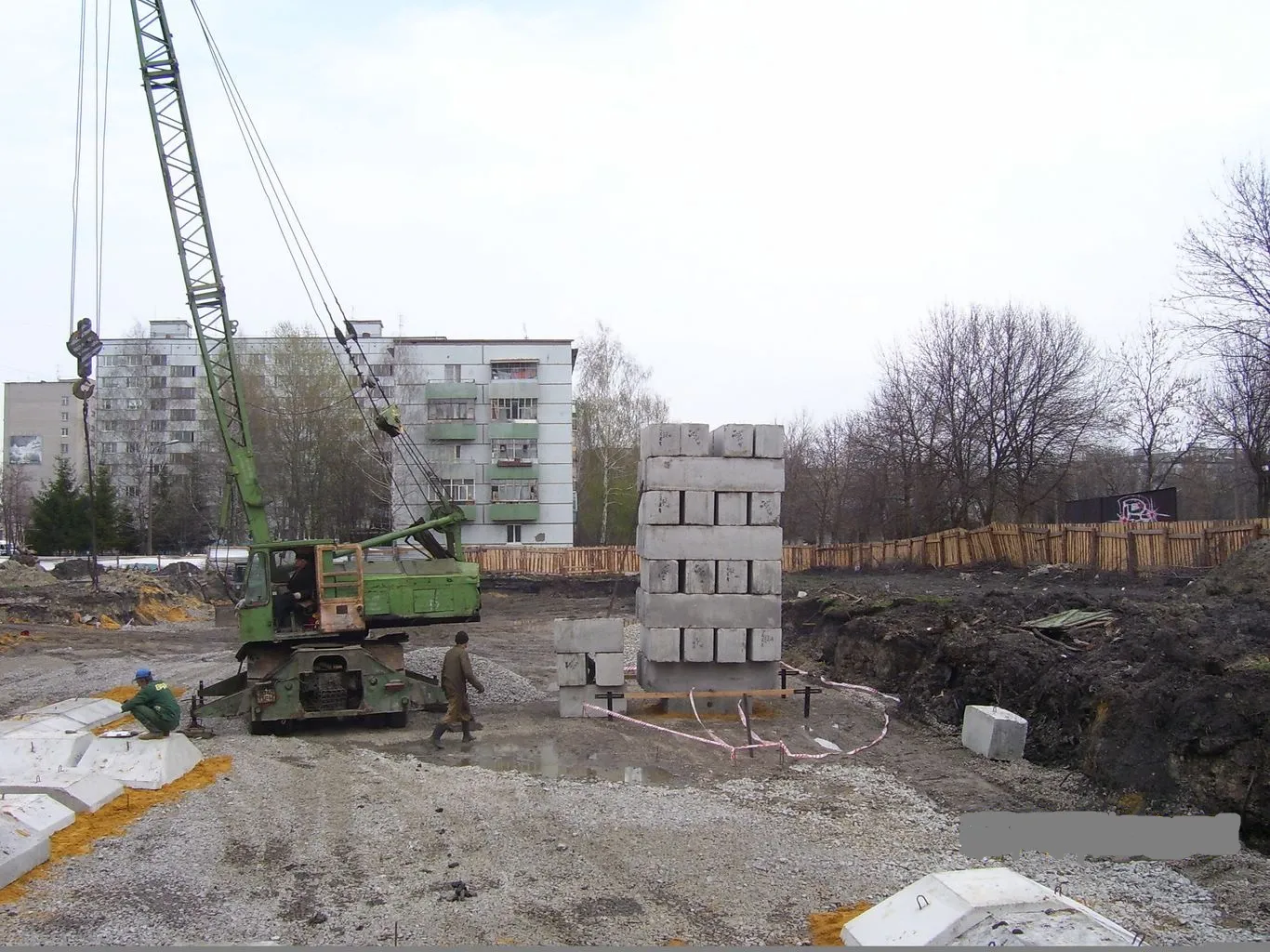

пристрій для навантаження штампа, анкерний пристрій і вимірювальну систему. Контрольний прогиномір встановлюють на реперній системі, його нитку закріплюють до нерухомого репера, що влаштовується в стіні виробки. Після монтажу всіх пристроїв і вимірювальної системи записують початкові показання приладів. Навантаження на штамп збільшують ступенями тисків # 8710; р відповідно до Держстандарту 20276-99. Загальна кількість ступенів тиску після досягнення тиску, відповідного вертикальному нормальному напруженню від власної ваги грунту # 963; zg, 0 на позначці випробування, повинно бути не менше чотирьох. В першу ступінь тиску слід включити вагу деталей установки, що впливають на навантаження штампа.

При застосуванні штампа з кільцевої пригрузкой, кільцева пригрузка повинна відповідати напрузі # 963; zg, 0 на позначці випробування. Час витримки кожному наступному рівні тиску повинно бути не менше часу витримки попередньої. Кожний ступінь тиску витримують до умовної стабілізації деформації грунту (осідання штампа). За критерій умовної стабілізації деформації приймають швидкість осідання штампа, що не перевищує 0,1 мм за час t, вказане в таблицях 5.2 - 5.4.

Відлік по прогиномірами на кожному ступені навантажування виробляють:

- при випробуванні великоуламкових грунтів і пісків через кожні 10 хв протягом першої півгодини, 15 хв протягом другої півгодини і далі через 30 хв до умовної стабілізації деформації грунту;

- при випробуванні глинистих ґрунтів через кожні 15 хв протягом першої години, 30 хвилин протягом другої години, далі через 1 год до умовної стабілізації деформації грунту.

Випробування просадних грунтів із замочуванням слід проводити за схемою "двох кривих" або "однієї кривої".

Вибір схеми випробувань повинен бути проведений в залежності від комплексу характеристик, необхідних для

проектування.

При випробуваннях за схемою "однієї кривої" навантаження на штамп збільшують ступенями до заданого тиску p1. прийнятого в інтервалі 0,2 - 0,4 МПа. Тиск p1 має бути встановлено з урахуванням передбачуваного фактичного тиску на грунт в основі фундаменту, що дорівнює сумі тисків від навантаження фундаменту і власної ваги грунту в насиченому водою стані на позначці випробування. Після досягнення умовної стабілізації осідання на останньому щаблі, відповідає тиску p1. грунт в основі штампа слід замочити і продовжувати замочування з вимірами просадки грунту до її умовної стабілізації при витраті води не менш розраховується. За критерій умовної стабілізації осідання грунту слід приймати швидкість осідання штампа, що не перевищує 0,1 мм за дві години.

Випробування за схемою "двох кривих" слід проводити на одній глибині в двох шурфах, розташованих на відстані 5 - 6 м.

В одному шурф випробування необхідно виконувати відповідно до вимог 5.4.5, в іншому - замочити грунт (при витраті води не менш розраховується) після монтажу установки до прикладення навантаження, а потім навантажувати штамп ступенями до тиску p1. продовжуючи замочування грунту. Відлік по прогиномірами після замочування просадного грунту слід проводити через певні проміжки часу. Замочування просадних грунтів в основі штампа в котлованах, шурфах і дудках

слід виробляти розміщеної струменем щоб уникнути розмиву грунту, підтримуючи рівень води на 5 - 10 см вище поверхні піщаної подушки і вимірюючи витрату води. Після закінчення випробувань вироблення слід поглибити нижче відмітки випробування на глибину не менше двох діаметрів штампа для контролю однорідності грунту, який випробовується.

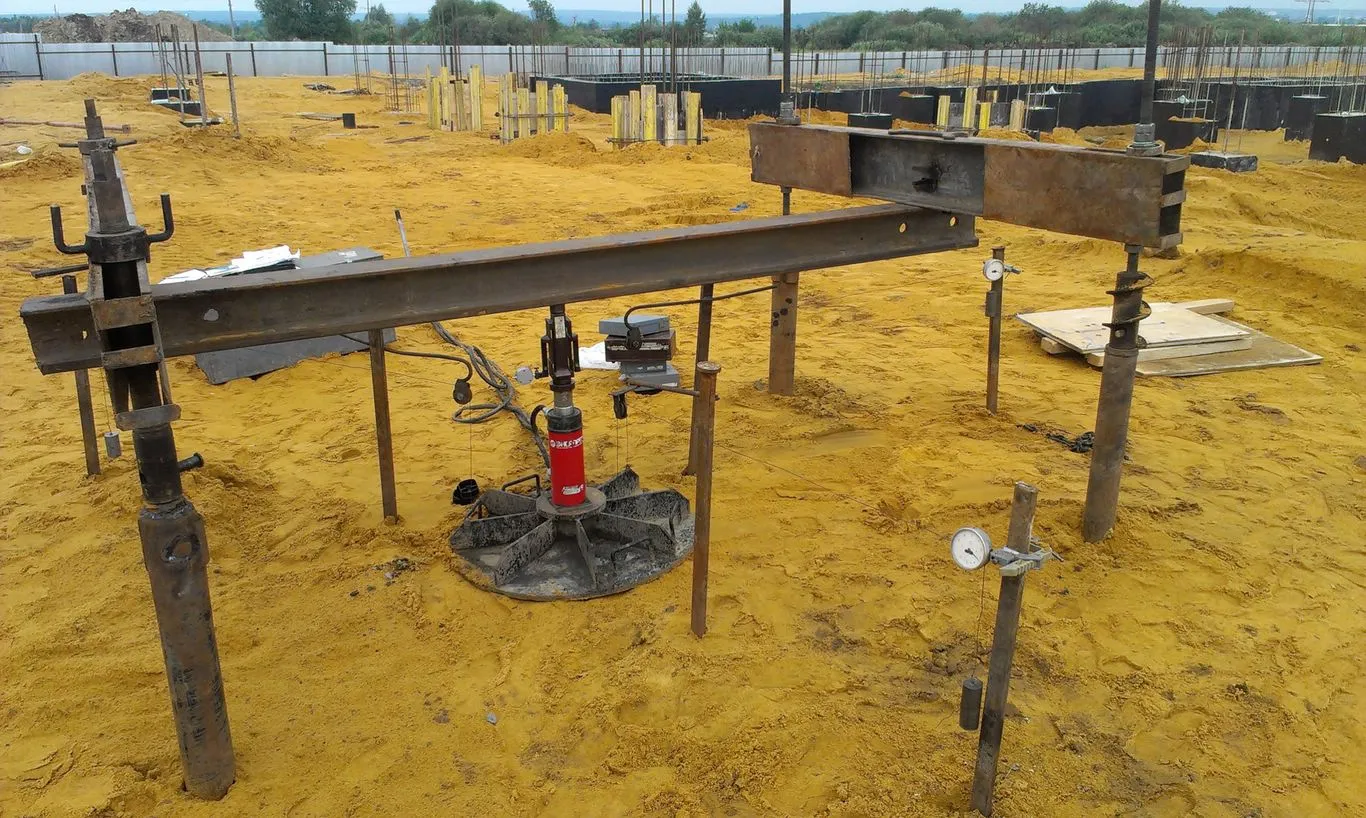

До складу установки для випробування грунту штампом входять:

- пристрій для створення і вимірювання навантаження на штамп;

- анкерний пристрій (для установок без вантажної платформи);

- пристрій для вимірювання осідання штампа;

- пристрій для замочування і контролю вологості грунту (при випробуванні просадних грунтів).

- комплекс ізмерітельно- обчислювальний "АСІС" производсва ТОВ "НВП" Геотек ";

- прогібометри типу ПМ для вимірювання лінійних переміщень окремих точок конструкцій при навантаженні їх статичними навантаженнями;

-насос гідравлічний з ручним приводом модель НРГ- 7010А для нагнітання гідравлічної рідини під тиском в поршневі порожнини робочих механізмів;

- домкрат універсальний односторонній модель ДУ35П150 для підйому і переміщень вантажу.
