Рис 1. Текст відображається не правильно.
У моїй практиці це трапляється не рідко. Тому вирішив написати про це статтю.
Що ж робити в цій ситуації?
Очевидно, що той, хто робив це креслення, використовував шрифти, які в моєму Автокаде не встановлені.
Як же дізнатися які це шрифти?
Для цього відразу після завантаження Автокад, натисніть F2. Відкриється «Текстове вікно AutoCAD». Піднімаємося майже в самий верх цього вікна і бачимо, що в моєму випадки, це шрифти CS_Gost2304.shx і pitsimp8.shx. замість яких програма підставила simplex.shx. Див. Рис. 2.
Мал. 2. Шрифти, які необхідно встановити.
Тепер нам залишається, лише знайти ці шрифти і встановити. І тоді написи в кресленні будуть відображатися коректно.
Знайти їх можна на просторах Інтернету.
Також велику колекцію шрифтів для Автокад ви можете скачати з мого сайту.
Завантажити шрифти для Автокада. (Розмір файлу: 10.7 MB)
Окремо Ви можете завантажити шрифти і тип лінії по ГОСТ:
Подивитися шрифти ГОСТ для AutoCAD
Завантажити шрифти ГОСТ для Автокада. (Розмір файлу: 1.45 MB)
AutoCAD підтримує два типи шрифтів:
- Стандартні шрифти Windows - * .ttf (True Type Fonts)
- Шрифти, створені спеціально для AutoCAD - * .shx
Тепер, давайте розберемо, як їх встановлювати.
Установка шрифтів TTF.
Якщо ви працюєте в Windows 7 або Windows 8, просто клацніть правою кнопкою миші по шрифту. З'явиться контекстне меню, в якому виберіть «Встановити».

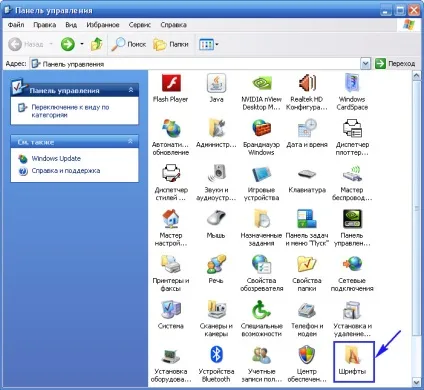

Якщо ви працюєте в Windows XP, то шрифти потрібно скопіювати в однойменну папку, яка знаходиться в «Панелі управління». Див. Рис. 3.
Мал. 3. Папка в яку потрібно скопіювати шрифти * .ttf
Установка шрифтів SHX.

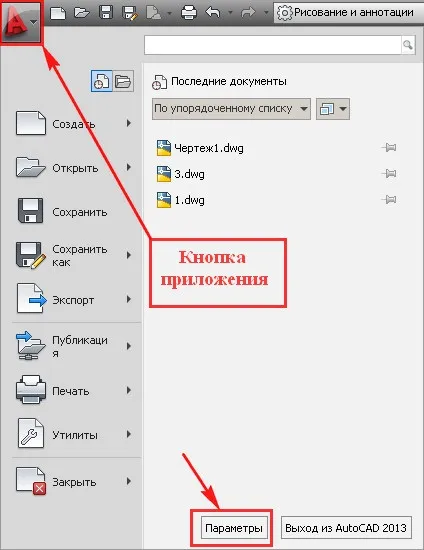

Ці шрифти потрібно скопіювати в спеціальну папку для шрифтів AutoCAD. Для того, щоб визначити місцезнаходження цієї папки, відкрийте AutoCAD, клацніть спочатку по кнопці додаток. потім по кнопки «Параметри». Див. Рис. 4.
Мал. 4. Кнопка «Параметри»

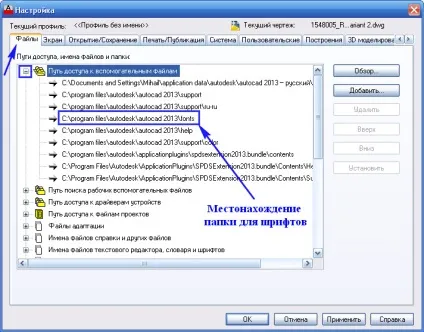

Відкриється вікно «Налаштування».
Після того, як ви скопіювали необхідні шрифти, Автокад необхідно перезапустити.
Шрифт CS_Gost2304.shx я встановив, а шрифт pitsimp8.shx так і не зміг знайти. Перезапустив Автокад, відкриваю знову креслення і бачу, що текст не змінився.

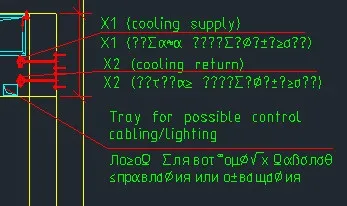

Рис 6. Текст відображається не правильно.
Давайте, визначимо стиль тексту написаного некоректно:

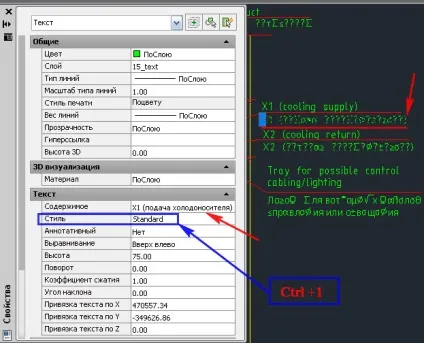

Мал. 7. Палітра «Властивості».
Давайте змінимо шрифт у стилю «Standard».

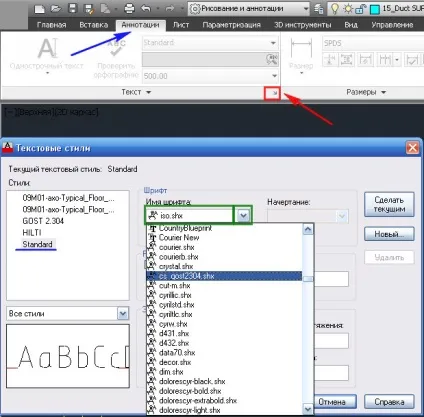

Для цього переходимо на вкладку «Анотації» та клацаємо по стрілці. розташованої в правому нижньому кутку панелі інструментів «Текст».
Відкриється вікно текстові стилі. Виділяємо стиль «Standard». Відкриваємо список шрифтів, клацнувши по імені поточного шрифту.
Вибираємо шрифт на який хочемо поміняти поточний (я вибрав cx_gost2304.shx). Див. Рис.8.
Мал. 8. Зміна шрифту у стилю шрифтів.
Натискаємо на кнопку «Застосувати». Потім на кнопку «Закрити».
Іноді, щоб новий шрифт вступив в силу, потрібно ще регенерувати креслення: Наберіть в командному рядку «_regenall» і натисніть

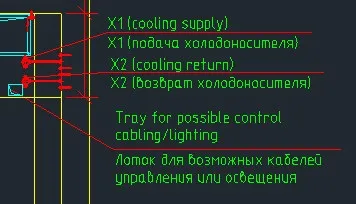

Текст став відображатися коректно. Див. Рис. 9.
Рис 9. Текст відображається коректно.
Якщо у Вас текст все ще відображається неправильно. Міняйте шрифт у стилю, пробуючи різні шрифти поки не знайдете необхідний.
Якщо Ви теж стикалися з цією проблемою і вирішували її як то по іншому. Поділіться своїм досвідом.
Якщо ви хочете отримувати новини з мого сайту. Оформляйте підписку.
До нових зустрічей.
