Шпиндель для саморобного чпу, енциклопедія саморобок

Насамперед я зібрав шпиндель з безколекторним мотором. Можна було звичайно купити готовий фрезер, але у нього є свої недоліки:

Мій фрезер не ноу-хау, таких конструкцій в Інтернеті вже повно, я лише повторив і експеримент виявився вдалим. Я поки не проводив серйозних тестів, але перший запуск і спроба фрезерувати фанеру пройшли успішно.

Безколекторний мотор Aeolian C5045 KV900 (35 $)

Швидкість обертання: 900 (KV) об / хв / вольт
Постійний струм: 80 ампер
Макс. Струм: 90 ампер
Вхідна напруга: 6-28 вольт
Макс. Ефективність: 98%
Без навантаження струм: 2.6 ампер
Внутрішній опір: 21 м (Омега)
Потужність: +1185 Вт
Мотор, розміри (діаметр х довжина): 50 мм x 45 мм

Купував мотор спеціально з діаметром вала 8 мм, тут і підшипник великий (довше прослужить) і шків легко знайти з таким же діаметром.

Цанговий патрон купив з діаметром хвостовика 10 мм, хоча напевно зараз купив би з діаметром 8 мм, було б простіше, тому що знайти шків з діаметром 10 мм і відповідним кількістю і розміром зубів виявилося не просто. Крім того можна у мотора витягнути рідної вал і вставити сам хвостовик цангового патрона, в такому випадку необхідність в пасової передачі взагалі відпадає. Іншими словами маховик мотора садять прямо на хвостовик патрона. Хоча і в цьому випадку є свої недоліки.

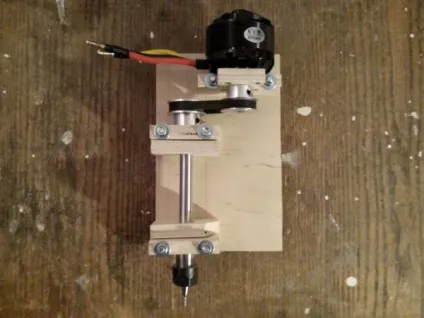

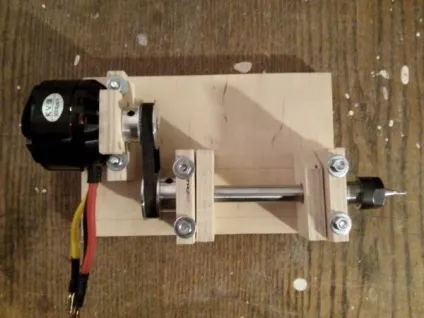

Конструкція у мене проста, всього кілька деталей з фанери і годину часу витрачено на складання.

Перший тест був з акумулятором від саморезоверта на 18 вольт, акумулятор підсаджений. Ремінь дозволяє позбутися від вібрацій, а якщо мотор поставити на гумову подушку, то шум буде мінімальним. Зверху до мотору можна пригвинтити лопаті, які будуть охолоджувати його під час роботи.
