Сходи на больцах

Одним із стилів в дизайні житлових інтер'єрів є хай-тек. В інтер'єрі приміщення декором стають конструктивні вузли, кріплення, всілякі зчленування і заклепки. Органічно вписуються в такий інтер'єр сходи на бильцях. Назва сходи походить від основного конструктивного елементу сходів: німецьке «больц» буквально означає «болт».

Сходинки цієї чіткої і економічною сходи кріпляться до навісним балясин (величезним болтів) і практично тримаються на поручнях. Відкрита, без подступенка, сходи на больцах виглядає легко і прозоро. На відміну від сходів із зовнішнім косоуром у сходів на больцах (рис. 55) система кріплення ступенів невидима.

Такі сходи не має каркаса як такого. Його роль відводиться східцях і больцам. Дивлячись на такі сходи, здається, що вона висить у повітрі. Крім того, сходи ремонтнопригодні: будь-яку із ступенів можна зняти і замінити майже не зачіпаючи сусідні ступені.

Кількість конструктивних варіантів сходів множинне і їх вибір залежить від смаків власника, розташування внутрішніх стін і планування квартири. Сходи на больцах роблять різних конструкцій: з повним обпиранням ступенів на больци; з опертям однією стороною на больци, а інший на тятиву, косоур або стіну.

Можливі комбіновані варіанти, коли в своєму початку сходинки спираються на тятиву або косоур, а потім переходять в безкосоурний марш.

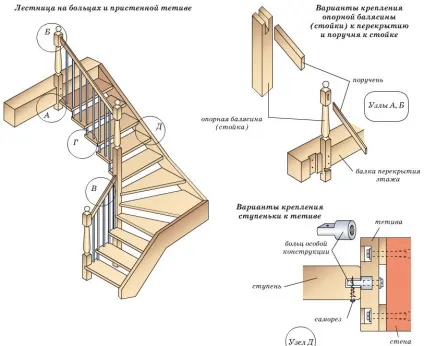

Мал. 55. Сходи на больцах

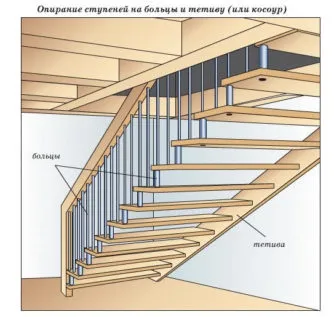

Зазвичай одна сторона ступенів підвішується на больцах до поручня огородження сходів, а інша спирається на тятиву або косоур, розташовані уздовж стіни, або ступені спирають на стіну через спеціальне кріплення, теж названий больцами.

Спирати цю сторону дерев'яних ступенів безпосередньо на стіну не рекомендується, оскільки їх доведеться захищати від зволоження і, як наслідок, від загнивання.

Замонолічування ступенів в стіну робить їх акустично однорідної конструкцією - на стіни буде передаватися ударна звукова хвиля і в нічний час, гул кроків буде лунати по всьому будинку.

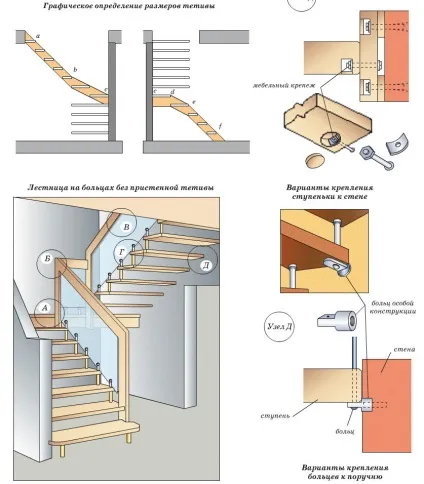

Будівництво сходів на больцах з пристенной тятивою починається з виготовлення тятиви. Для визначення розмірів частин тятиви графічним способом на накреслених розрізах сходи з'єднують лінією точки a, b, c, d, e, f. До отриманих лініях проводять паралельні лінії до нижніх крайках ступенів.

Потім тятиви вимірюються і переводяться до відповідного масштаб. Даний спосіб дозволяє спроектувати тятиву, розташовану врівень до східців, якщо з естетичних міркувань потрібно, щоб тятива виступала вище ступенів, її ширину слід збільшити на відповідну відстань.

Більш точно розміри тятиви можна визначити за формулами прямокутного трикутника. Для використання формули Піфагора і знаходження довжин гіпотенуз відомі всі висоти і довжини, відомі розміри ступенів і їх розташування.

У будь-якому випадку при визначенні розмірів елементів сходів: тятиви, ступені, балясини і т. Д. Потрібно робити припуски на розпилювання, острожку і інші столярні роботи.
Далі, за допомогою шаблону за технологією виготовлення сходів по тятив, описаної вище, частини тятиви розмічаються під щаблі. Головна відмінність сходи на больцах та тятиві від сходів на двох тятивах в тому, що в цих сходах можливо бічний зсув ступенів - випадання їх з пазів тятиви.

Щоб цього не сталося, ступені повинні бути жорстко закріплені до тятиві. Після розмітки, збірки і установки тятиви на місце, почали встановлення опорних балясин. Опорні балясини (стійки) повинні бути укріплені з особливою ретельністю і надійністю: вони братимуть на себе половину ваги сходів і пересуваються по ній людей.

Зазвичай дерев'яні опорні стійки кріплять металевими кронштейнами до балок перекриття. Якщо ж перекриття бетонні, то стійки закріплюють за допомогою закладних болтів або кронштейнів, попередньо забетонованих або засверленних в перекриття.

Потім встановлюються поручень і больци, які представляють собою металеві стрижні з різьбовими кінцями. Між двома стійками прокладають поручень, який служить опорою для підвішуються на неї больцев, до яких, в свою чергу, кріпляться ступені. Поручень працює на вигин, він приймає на себе вагу другої половини сходів.

Його виготовляють з металу з подальшою дерев'яної облицюванням, або з клеєної деревини з поперечним перерізом підібраним розрахунком за несучою здатністю і на прогин. Сходинки кріпляться до больцам декількома способами (рис. 56).

Але всі вони підкоряються одному правилу: передній край верхнього ступеня спирається на задній край нижньої ступені через стійку з обрізка труби, одягненою на больц. Самі больци пропускають крізь отвори в щаблях і закріплюють знизу декоративними гайками з широкими шайбами ​​чи через сталеву пластину.

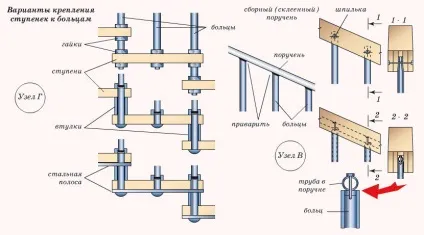

Мал. 56. Варіанти кріплення елементів сходів на больцах

Найчастіше підмостки для збірки сходів не потрібні. Збірку сходи починають з нижнього щабля, прикріпивши її до больцам і косоуру (або до стіни). Першу сходинку прикріплюють не тільки до больцам, але і до опорної стійки. Така необхідність виникає тому, що перший ступінь значно впливає на жорсткість конструкції в цілому, при сходженні на сходи ми штовхаємо її.

Другий ступінь у своїй консольної частини спирається передньою кромкою на задню частину першого ступеня. Для цього на стійку огорожі, що йде від задньої кромки першого ступеня, надягають розпірну втулку, виготовлену з металу або деревини. Довжина распорной втулки повинна строго відповідати висоті подступенка.

Нерухомість з'єднання досягається за рахунок контргайки, накрученою на стійку з боку верхньої площини другого ступеня. Задня частина другого ступеня підвішується до поручня на одному або декількох бильцях. Таким чином, виходить досить надійна опора, протидіюча перекидання ступені.

Монтаж наступних ступенів продовжують в такій же послідовності до самого верху сходів.

Якщо сходи виготовляється без тятиви, то в стіну вставляють еластичні прокладки і спеціальні больци, на які кріпляться сходинки. Прокладки потрібні для того, щоб зменшити передачу ударної звукової хвилі на стіну. Завдяки технологічності виготовлення такого виду кріплення воно практично не видно в готовій сходах, а рівень шуму, що передається на стіни будівлі, значно знижується.

Еластичне закріплення ступенів має ще одна важлива перевага. Завдяки відсутності труться дерев'яних частин ці сходи практично ніколи не скриплять. Кріпити щаблі спеціальними больцами можна не тільки до капітальних стін, але і до перегородок, і до тятиві.

При кріпленні ступенів з урізуванням опорної частини спеціального больцях щабель вона повинна бути розрахована на скол деревини. Якщо ступінь не розраховується на скол, то краще застосовувати зовнішнє кріплення спеціального Больцах - під щаблем.
