Сходи гусячий крок своїми руками розрахунок, креслення, фото і відео
опис сходи
Є кілька різновидів таких сходів. Форма ступенів у одних може бути симетричною половинчастою. Тут кожна наступна сходинка закінчується в тому місці, де виступає попередня. Ще один варіант - коли ступені мають форму, схожу з крилами метелика. Такі сходи носить назву метеликові. Але найчастіше використовують ступені, що нагадують форму лап гусака. Є у цих сходів і кілька інших назв: наприклад, качиний крок або качина лапка. Але одне з найцікавіших - від латинського танцю «самба». Таку назву вона отримала через те, що, піднімаючись по ній, не можна заплутатися в черговості кроків і пропустити їх.
При установці сходів «гусячий крок» необхідно зробити так, щоб щаблі не ковзали. Для цього використовують спеціальний лак або противоскользящие накладки. І не можна ігнорувати монтаж перил. Все це забезпечить безпечний підйом.
Конструкцію таких сходів винайшли в X-XI столітті майстри Європи. Робилися вони для того, щоб забезпечити підйом для вузьких веж, млинів і дзвіниць. У більшості випадків її використовували в церквах, тому вона отримала назву «сходи ченця»
У таких сходів існує ряд недоліків. Їх, зокрема, вважають вельми небезпечними і незручними. Однак грамотно зроблений проект зведе до мінімуму всі вади цих сходів.
За кресленням, на якому зображена горизонтальна проекція, стає ясно, що розрахунок буде схожий на розрахунок сходів, що має прямий марш. Глибину проступи роблять рівній глибині гусячої ступені у вузькій її частині.
Для розрахунків будемо використовувати величини:
- Н - відстань між поверхами;
- j - висота ступеня;
- e1 - глибина ступеня в найширшій частині;
- e2 - глибина ступеня у вузькій частині;
- E - горизонтальна проекція сходи;
- k - число ступенів;
- E1 - довжина сходового отвору.
Щоб користування сходами «гусячий крок» було зручним і безпечним, при проектуванні потрібно проводити розрахунки відповідно до ГОСТ і СНиП. Для цього обов'язково виконання наступних умов:
2j + е1 = 60-65 см - основна формула,
е1 - j = 12 см - формула, що забезпечує зручність,
е1 + j = 46-50 см - формула, що забезпечує безпеку.

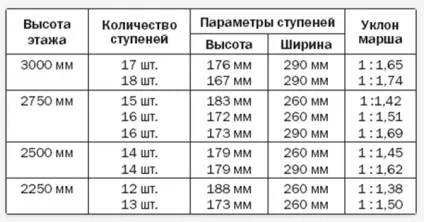

Глибину проступи необхідно вибрати в межах 25-40 см, а висоту подступенка - 12-22 см. Можна вибирати значення за спеціальною таблицею. Починати варто з висоти поверху, тому як цей параметр залежить виключно від приміщення і не змінюється.
Розраховуючи сходовий проріз, необхідно враховувати, що відстань від ступені до стелі повинна бути не менше 2 м. Щоб ширина отвору виявилася комфортної для використання, необхідно збільшити відстань на 10 см. З кожної сторони. Це буде потрібно для того, щоб при підйомі можна було комфортно триматися за поручні. Занадто збільшувати отвір теж не потрібно, щоб не було великих втрат тепла.
Товщину сходинок найкраще робити в пропорції 1/20 від ширини сходів.
приклад розрахунку
Припустимо, що висота поверху дорівнює 3 м.
Вибираємо j = 17 см
Кількість ступенів: k = Н / j = 18
Так як верхня ступінь збігається з підлогою другого поверху, то приймаємо кількість ступенів рівним 17. Глибина проступи 29 см, тоді е2 = 14,5 см і Е = k × е2 = 2,46 м.
Розрахунок сходового отвору:
Приймемо товщину перекриття дорівнює 20 см. Тоді висота від підлоги до стелі буде дорівнює 2,8 м. При проведенні розрахунків стає зрозуміло, що починаючи з п'ятої сходинки отвір повинен залишатися відкритим: 2,8 - 0,17х5 = 1,95. Загальна довжина чотирьох ступенів становить 58 см. Тому розмір отвору: Е1 = 2,46 - 0,58 = 1,88 м.
Товщина ступенів: 1 / 20х80 = 4 см.
Висновок: сходи шириною 80 см. З 17 ступенями. Глибина - змінна від 29 до 14,5 см. Товщина - 4 см. Висота ступенів - 17 см. Сходовий проріз - 1,88 на 1 м. Тепер перевіряємо, чи відповідають ці дані умовам безпеки:
2j + е1 = 2 × 17 + 29 = 63 см
е1 - j = 29 - 17 = 12 см
е1 + j = 29 + 17 = 46 см
Щоб зменшити загальну довжину драбини, можна вдатися до збільшення розміру проступи до 25 см. Це може зробити підйом по сходах менш комфортним, але зате значно заощадить місце. Однак важливо запам'ятати, що за крайні значення виходити не варто, оскільки це вплине на безпеку експлуатації.
Метеликовий тип сходів
Сходи «гусячий крок» можна виготовити і на косоуре з металу. Після установки збірного косоура на ньому необхідно закріпити металевий каркас сходів. Основне навантаження сприймають краю сходів, а не центральна частина. Тому від ширини конструкції безпосередньо залежить плече і навантаження на місце кріплення. Ці параметри пропорційно збільшують. Закріплюють ступені тільки після коригування за допомогою рівня, щоб не порушити їх горизонтальність.
Виготовлення тятиви починають з вибору двох балок з дерева з перетином 30х6см (ширина і товщина, відповідно). Довжина тятиви визначається по теоремі Піфагора. Висоту сходів і довжину її проекції приймаємо за катети. Далі приступають до розмітки тятиви. Важливо зберегти горизонтальність розміщення ступенів. Для цього спочатку монтують одну тятиву, закріплюючи її верхній кінець на перекритті, а інший кріпиться до підлоги. Місце для вирізки пазів краще відзначати за допомогою рівня.
З огляду на особливості вирізки ступенів, що імітують гусячий крок, необхідно чергувати сторони з широкими і вузькими кінцями.
Пази для ступенів вирізують з використанням фрези глибиною 2,5 см. Для того, щоб зробити деталі ідентичними, необхідно розмітити іншу тятиву тільки після закінчення робіт з першої шляхом перенесення розмірів. У цьому випадку виключається можливість перекосу ступенів.
До сходинках для сходів «самба» з конструкцією на косоурах розмітку можна зробити за допомогою двох лекал. Одне у вигляді прямокутного трикутника, де перший катет відповідає висоті сходинки, а другий - глибині ступені в найширшому місці. Інша лекало вирізують у вигляді прямокутного трикутника з катетами рівними висоті і глибині вузької частини проступи. І знову ж таки не варто забувати про чергування вирізів. Якщо на першому косоуре ви починаєте розмітку з використанням першого лекала, то для другого починати треба з іншого лекала.
Сходинки для сходів «гусячий крок» роблять з заготовки, яку ділять навпіл на кілька рівних сегментів. Випилюють їх за допомогою інструменту, після чого фрезерують. А якщо виникає необхідність і заштукатурюють.

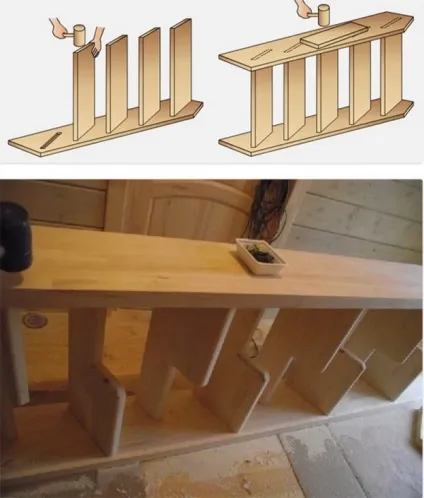

Збірку сходи роблять за допомогою дерев'яного або гумового молотка. Це необхідно для того, щоб обійтися без механічних пошкоджень деревини. Для роботи використовують тверду і рівну поверхню. Одну тятиву укладають пазами вгору, далі вставляють щаблі. Місця стиків необхідно промазати за допомогою спеціального герметика для дерева. Можливе використання клею. Коли ступені встановлені, на них зверху укладають другу тятиву. При це треба звернути увагу на те, щоб пази поєдналися з торцем сходинок.
Стяжки для сходів необхідні, щоб сходинки не прогинається під дією ваги людини, а тятиви не розходилися. Встановлюють стяжки в декількох місцях (зазвичай досить три-чотири). Виконують їх зазвичай металевими або дерев'яними.
Для того щоб поставити стяжки з дерева, попередньо готують кілька наскрізних отворів. Далі їх заклинивают і фіксують за допомогою дерев'яних вставок.
Якщо ж стяжки виконуються металевими, то для цих цілей підійдуть шпильки, які вставляють в пророблені наскрізь отвори і закріплюють гайками. Шпильки потрібно підібрати відповідної довжини.
Коли сходи зібрана, приходить час встановити її на місце, фіксуючи один кінець на опорний брус. А зверху перед початком монтажу потрібно підготувати пази. Їх випилюють в балці перекриття. За допомогою анкерних болтів закріплюють тятиву. Після установки необхідно ще раз переконатися, що ступені горизонтальні.
Обов'язковою є установка перил для такої конструкції. У варіанті, якщо сходи встановлюється біля стіни, можна виготовити огорожі з одного боку. Щоб це зробити, встановлюють вхідні стовпи в двох місцях сходи - на початку і в кінці. Кріпляться вони за допомогою шпильок металевих або шкантів з дерева. Для посилення перил стовпи іноді «топляться» у спеціальні поглиблення, які готують заздалегідь. Балясини монтують на несучі елементи або ступені. Закріплюють поручні з допомогою саморізів. Необхідно промащувати всі стики клеєм.
