Нещодавно зайнявся облаштуванням будинку і ділянки.

Для обробки дерев'яних деталей часто потрібен шліфувальний верстат, але придбати даний інструмент не дозволяють фінанси.

У коморі зберігається невеликий асинхронний двигун, підкажіть, як змайструвати верстат самостійно?

Євген Корнілов, Дружковкаая обл.

Шліфувальний верстат своїми руками

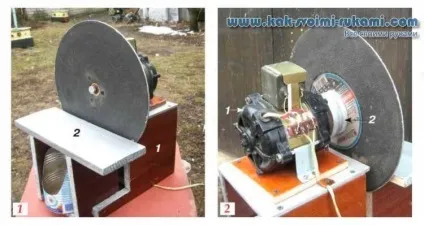

1. З обрізків ДВП товщиною 2 см зібрав прямокутну основу 320x300x450 мм (фото 1 п. 1) (розміри залежать від габаритів двигуна). На ньому зафіксував саморізами асинхронний двигун напругою 220 В, прикріплений до шматка ДВП (фото 2 п. 1), і приєднав до контактів дроті виделкою для підключення до мережі.

2. На вал двигуна напресованими дерев'яний перехідник (2) d 80 мм для кріплення абразивного круга (використовував стандартний коло від болгарки) і закріпив його болтом. Диск до перехідника прикрутив саморізами.

3. Перед диском встановив П-образну майданчик з ДВП (фото 1 п. 2). Для надійності під час роботи прикручують її внизу до основи саморізами.

4. У порожні місця під підставою і майданчиком вмонтував пластикову коробку і бляшанку відповідних розмірів - в них зберігаю дрібні деталі, видатковий матеріал і багато іншого.

Завдяки невеликим габаритам пристосування легко переміщати, зручно використовувати в будь-якому місці майстерні або вдома, а при зберіганні воно не займає багато місця.
