Що таке варіатор, його пристрій і принцип роботи

Що таке варіатор?

Варіаторами називають безступінчату трансмісію, що має зовнішнє управління, з можливістю рівномірного автоматичної зміни передавального числа. Цей коефіцієнт вибирається на підставі зовнішнього навантаження і кількості оборотів працюючого двигуна, дозволяючи використовувати його найбільш продуктивно. В обивательському розумінні варіатор часто називається автоматичною коробкою, проте його внутрішній устрій має значні відмінності від класичних гідротрансформаторним трансмісій (автоматів). Зовсім інший і принцип його роботи.

Відомо кілька варіаторних конструкцій. Докладно зупинятися на них не будемо, обмежившись описом клиноремінного і тороідного типів. Вони є найбільш поширеними і зустрічаються практично у всіх сучасних автомобілях.

Будова і принципи роботи клиновидного варіатора

Основу варіатора, що має клиноременную конструкцію, складають кілька (одна-дві) ремінних передач, шківи яких є конічними дисками. Ремінь, що з'єднує шківи, ​​в своєму перетині має клиноподібну форму. Встановлені шківи клиновидних воротарів є рухомими. За рахунок їх зближення і віддалення можна змінити їх обертальний діаметр, прямим чином вплинувши на величину передавального числа. Якщо шківи зближуються, то відбувається «виштовхування» приводного ременя на збільшений радіус обертання, збільшуючи коефіцієнт передавального числа. При раздвижении шківів ремінь, навпаки, зміщується до внутрішньої частини, починаючи працювати по зменшеному радіусу. Під час такого обертання передавальне співвідношення зменшується.

Для здійснення старту руху авто, оснащених клиноподібним варіатором, використовується або звичайне зчеплення, або гідротрансформатор. Відразу після початку поїздки вони автоматично відключаються.

Застосування клиновидного ременя пояснюється відмінними здібностями його зчіпки зі шківами. Він контактує лише бічними частинами своєї поверхні і при зносі більш глибоко «вклинюється», зберігаючи чудову зчеплення.

За здійснення обертання ведучого шківа відповідає колінвал силового агрегату машини. Цей шків влаштований так, що під впливом відцентрової сили відбувається стиснення його щік, що супроводжується виштовхуванням ременя від центру. Чим швидше відбувається обертання коленвала, тим на більшу відстань буде «виштовхнуть» приводний ремінь. Під час роботи веденого шківа здійснюється його разжимание, завдяки чому ремінна передача зміщується до центру. Чим вище обороти працюючого мотора, тим сильніше відбувається стискання ведучого і разжимание веденого шківів.

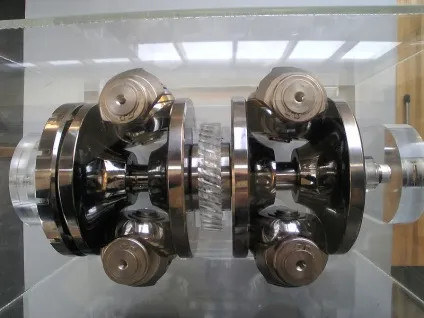

Будова і принципи роботи тороідного варіатора

Головними частинами тороідного варіатора є два співвісно розташованих диска, і ролики, що займаються передачею крутного моменту між ними. Зміна передавального коефіцієнта під час його роботи відбувається завдяки зміні їх положення і величини радіуса, за якими ролики «прокочують» диски. Зосередження основних зусиль в зоні плями контакту змушує використовувати для повороту роликів спеціальні пристрої, які мають можливість подолання рівня силового притиснення ролика до диска. У кожної корпорації є власні розробки даних пристроїв. Наприклад, японський «Ніссан» застосовує спеціальну систему, в якій переміщенням обойми з роликами в вертикальній площині займається гідравлічний блок, керований комп'ютерної електронікою. Поворот же ролик здійснює самостійно завдяки виник зрушення осей дисків.

Основні позитивні моменти використання і сфера застосування воротарів.

Незважаючи на те, що внутрішній устрій варіатора досить просте, вони практично не поступаються по надійності класичним автоматичних коробок. Основних слабких місць у воротарів усього по одному: ремінь у клиноподібної різновиди і пляма взаємодії дисків з роликами у тороідного. Виробники постійно вдосконалюють ці частини, застосовуючи ультрасучасні композитні матеріали, значно подовжують ресурс цих елементів.

Ще одним вагомим «плюсом» є чудова динаміка розгону автомобілів з вариаторной трансмісією, а також знижений рівень паливного витрати. Звичайно, з роботизованими коробками «змагатися» в цих номінаціях варіатору не під силу, зате класичні «автомати» він впевнено випереджає.

На жаль, через підвищене навантаження варіатори до цих пір не можуть застосовуватися на вантажних автомобілях і автобусах. Основною сферою їх впровадження залишаються легкові транспортні засоби. Ми цілком допускаємо, що завдяки розвитку, варіатор незабаром буде під силу з'явитися і на комерційному автотранспорті. Це могло б значно полегшити життя професійним водіям.
