Що таке токарні верстати

Призначення токарних верстатів в тому, щоб виконувати найрізноманітніші види робіт. Вони можуть робити, наприклад, обробку зовнішніх, внутрішніх і торцевих поверхонь деталі; нарізати найрізноманітніші види різьблення; підрізати торці, свердлити отвори.

При цьому для виконання даних робіт використовуються спеціальні різці різноманітних форм. Саме вони є в такому верстаті головним ріжучим інструментом. Щоб зробити отвір, також застосовують свердла, зенкери і розгортки. Якщо є спеціальні пристосування, то токарний верстат цілком придатний і для того, щоб шліфувати, фрезерувати, нарізати зуби.

Залежно від того, де знаходиться шпиндель, що несе пристосування для кріплення заготовки, токарні верстати прийнято ділити вертикальні і горизонтальні.

З чого складається токарний верстат

Основа токарного верстата - це завжди станина. Так називається досить масивна опора, на якій укріплені всі вузли верстата. Найголовнішим вимогою, яку висувають до станини, залишається її міцність. Маса станини повинна бути така, щоб не допустити перекидання верстата. Рівень вібрації також повинен бути мінімальним.

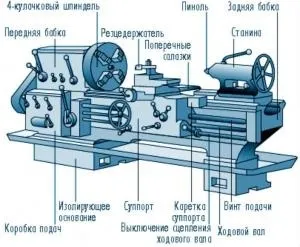

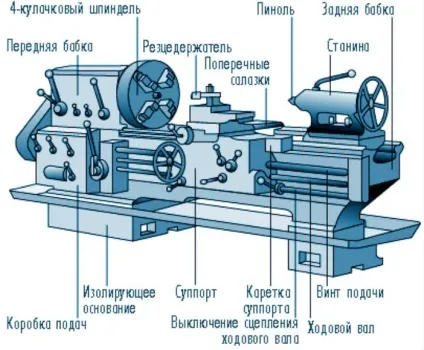

Токарний верстат складається з таких основних вузлів: передня бабка (яку також називають шпиндельной), задня бабка, станина, коробка подач, а також суппорт з фартухом.

Слід пам'ятати, що передня бабка - найскладніша деталь. Вона включає в себе редуктор зі шпинделем на ньому і блок електронного управління. Супорт і задня бабка переміщаються по напрямних станини. Під кожухом передньої бабки розташований електродвигун.

Задня бабка переміщається по станині уздовж осі обертання. Її призначення в тому, щоб притискати заготовку до ведучого центру, який знаходиться на шпинделі. Складова частина задньої бабки - це піноль. На неї кріпиться центр, що обертається або не обертається. Він впирається своїм вістрям в заготовку. Заготівлю кріплять в патроні шпинделя або в центрах передньої або задньої бабки.

Є можливість регулювати швидкість обертання заготовки відповідно до режиму різання. Опорою для різця є підручник. Супорт забезпечує жорстке кріплення різця. Він також дозволяє різцю точно переміщатися по всіх трьох координатах.

Існують наступні види токарних верстатів: токарно-гвинторізний, прокатні, лоботокарний, токарно-револьверний, автомат поздовжнього точіння, багатошпиндельний токарний автомат, токарно-фрезерний обробний центр. Особливий вид токарних верстатів - це верстати з числовим програмним забезпеченням.
