Що таке системний блок комп’ютера материнська плата

1. що знаходиться всередині системного блоку;
2. що таке материнська плата і що на ній встановлено.

Давайте заглянемо всередину цього чорного (або сірого) шухлядки. Якщо ваш системний блок не опечатаний, і ви є допитливим людиною - можете самостійно зняти бічну кришку (відвернувши два або три невеликих болтика на задній кришці) і заглянути "всередину комп'ютера".

Що ж ми бачимо усередині системного блоку? Багато хто може бути розчаровані - всередині системний блок майже зовсім порожній - що робити, мікроелектроніка далеко зробила крок за межі нашої свідомості, вмістивши в мікросхему, розміром з чверть сірникової коробки мільйони транзисторів, ємностей, індуктивностей і інших радіоелементів.

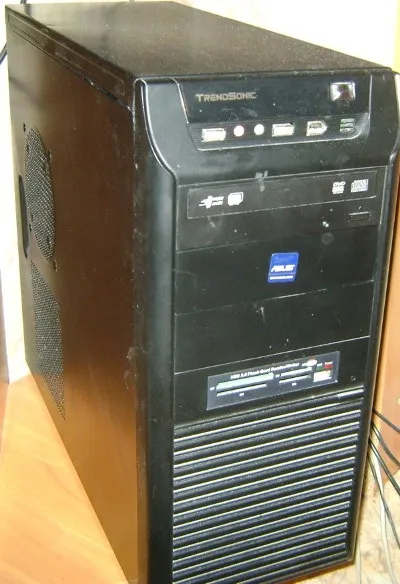

Системний блок - це корпус комп'ютера, начинений комп'ютерними модулями. Тобто порожній системний блок - це корпус комп'ютера. Ціна "звичайного" ATX-корпуса лежить в межах 30..40 $. Корпус комп'ютера - це кістяк, на який монтуються інші деталі комп'ютерної системи. Корпус комп'ютера повинен забезпечувати хороший тепловідвід, тому його задня і бічні стінки перфоровані невеликими отворами. Деякі корпусу передбачають установку додаткових вентиляторів для охолодження.

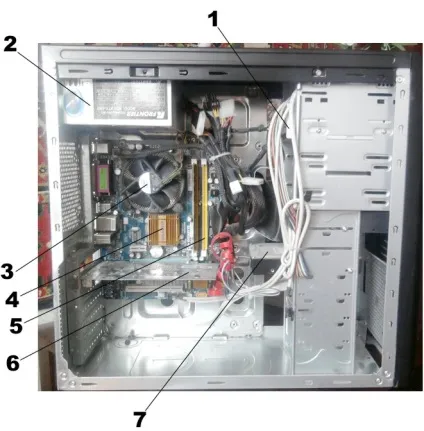

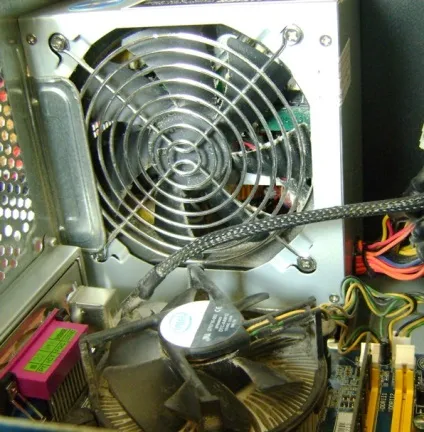

Ні один пристрій, що працює від мережі, не обходиться без блоку живлення (позиція 2 на малюнку). На момент написання матеріалу в комп'ютерних системах застосовувалися імпульсні блоки живлення потужністю від 300 W і вище. Ціна від 25 $ і вище. Від того, наскільки якісний блок живлення залежить стабільна робота всієї комп'ютерної системи. На фото нижче видно, що вентилятор блоку живлення розташований внизу (з боку процесора). Він досить солідних розмірів, працює на вдув, забираючи повітря з системного блоку. На задній панелі блоку живлення знаходиться роз'єм для підключення мережного шнура і тумблер включення блоку живлення (не забудьте його включити, інакше комп'ютер працювати не буде). З передньої частини блоку живлення виходить джгут для подачі живлячих напруг на всі комп'ютерні модулі системного блоку.

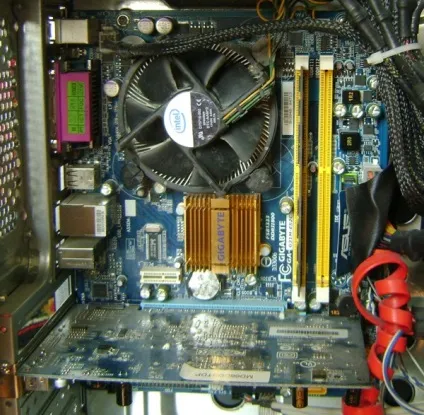

Найважливішим компонентом комп'ютерної системи є материнська плата (системна плата), зображена на фото нижче (приблизна вартість 50 $).

Материнську плату можна охарактеризувати, як "тіло комп'ютера", яке пов'язує воєдино окремі органи і управляє їх роботою. Материнська плата - це складний вузол з уже встановленими мікромодулів. Головним встановленим модулем є чіпсет (на фото позиція №4, закритий радіатором з написом GIGABYTE). Материнська плата містить роз'єм для установки центрального процесора - комп'ютерних "мізків". Також на материнській платі розташовані різноманітні роз'єми для підключення периферійних пристроїв і додаткових модулів (дивись фото нижче), які виведені на задню панель системного блоку.

Центральний процесор (позиція №3) встановлюється в спеціальний роз'єм материнської плати. На фото його не видно, тому що зверху на процесор встановлюється тепловідвідний радіатор з кулером (вентилятором). Центральний процесор виконує всі обчислювальні операції комп'ютерної системи. На даному комп'ютері встановлений Celeron E1600 (вартість близько 35 $).

Наступним важливим компонентом комп'ютерної системи є оперативна пам'ять (позиція №5). В оперативній пам'яті зберігається вся поточна інформація, необхідна для роботи процесора - процесор "безпосередньо" може спілкуватися тільки з оперативної або постійної пам'яттю. Тому, будь-яка інформація, необхідна для процесора повинна бути спочатку поміщена в пам'ять. На фото видно, що на материнській платі є два жовтих роз'єму (слота), в які встановлюються планки модулів пам'яті (на фото встановлена ​​одна планка об'ємом 2 Гб (вартість близько 40 $).

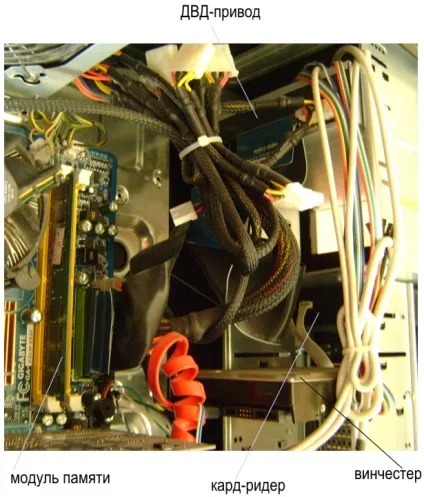

Під позицією №1 на фото знаходиться записуючий ДВД-привід. який призначений для читання і запису інформації з компакт-дисків і ДВД-дисків. Вартість близько 25 $.

Ну ось, мабуть, на цьому можна закінчити короткий екскурс нутрощів системного блоку. Сподіваюся, вам було зрозуміло і цікаво.
