Що таке мітральєза і як вона влаштована (pipl)

Мітральєза Реффі також відома як «Canon à Balles»

Мітральєза Реффі була інноваційної на той час системою озброєння з хорошими балістичним характеристиками, але її застосування в якості тактичного озброєння було невдалим, оскільки її базова концепція і бойове застосування були помилковими. Крім того, на початок франко-пруської війни в 1870 році французька армія мала всього 210 мітральєза Реффі. Французька армія майже повністю зняла їх з озброєння після 1871 року. Для порівняння кулемет Гатлінга набув широкого поширення, став успішним і його варіанти з силовим приводом дожили до наших днів, але зустрічаються досить рідко. Після того як кулемет Гатлінга був замінений в армії більш новими зброєю, які працюють на принципі використання сили віддачі та енергії відведення газів, озброєння з багатостовбурний обертовими стволами і зовнішнім силовим приводом зникло з ужитку на кілька десятиліть. Втім, в період між двома війнами було розроблено кілька примірників, але існували вони тільки у вигляді прототипів або рідко використовувалися. Ця концепція відродилася після Другої світової війни, коли на світ з'явився кулемет M61 Vulcan. Слово мітральєза, проте, стало прозивним і у французькій мові позначає кулемет, хоча мітральєза і працювала від ручного приводу. У сучасній французькій мові під словом мітральєза мається на увазі будь-який кулемет, в тому числі і повністю автоматичну зброю.

Перша «мітральєза» була ручної 50-ствольної гарматою, розробленої в Бельгії в 1851 році бельгійським капітаном Фафшампсом, який виготовив чорновий прототип за своїми власними кресленнями. Система потім удосконалилася в 80-х роках 19 століття Луї Крістофом і бельгійським інженером Жозефом Монтіньї, які в 1863 році виготовили 37-ствольну мітральєза Монтіньї. Починаючи з 1859 року Жозеф Монтіньї запропонував свій проект Наполеону III, що в підсумку призвело до розробки французької мітральєза Реффі. Вона була створена Жан-Баптистом Реффі у співпраці з Монтіньї і була прийнята на озброєння французької армії в 1865 році. Спочатку нова зброя трималося в найсуворішому секреті, але воно стало широко відомо після участі в боях під час франко-прусської війни (1870-71). На пізніх етапах цього конфлікту французький уряд купило невеликих кількостях і інші системи, включаючи кулемет Гатлінга. Модель Реффі спочатку виготовлялася в невеликих кількостях і в найсуворішому секреті, на початку війни було в наявності приблизно 200 картечніци. Невдале застосування мітральєза підірвало престиж французької польової артилерії в очах імператора Наполеона III і внесло свою лепту в поразку французької армії в цій війні.

Було розроблено кілька варіантів мітральєза і всі вони мали деякі спільні елементи. Відрізняються ж вони кількістю нарізних, згрупованих разом стовбурів, і установкою або на звичайний артилерійський лафет, або (в разі однієї з моделей) на триногу. Боєприпаси закріплювалися в єдиному блоці і містилися в казенну частину відразу за відкритими торцями стовбурів. Всі стовбури заряджалися одночасно за рахунок ручного замикаючого важеля або великого горизонтального гвинта. Для послідовної стрільби зі стовбурів необхідно було швидко працювати другим важелем (або в деяких моделях обертати кривошипну рукоятку). Звідси пішло французьке прізвисько мітральєза - moulin à café (кавомолка). (Дуже схоже ім'я було дано в Америці під час Громадянської війни «кофемольной гарматі» з обертовим стовбурами, з ручним приводом і механічним заряджанням.)

Пластину або блок з кулями (змінний казенник) необхідно було прибирати вручну, перед тим як буде вставлена ​​наступна заряджена пластина. На відміну від кулемета і більш пізнього швидкострільного автоматичної зброї весь процес заряджання і стрільби був ручним. Головне нововведення мітральєза полягало в тому, що вона значно збільшила швидкість цих процесів у порівнянні зі стандартними рушницями піхотинців.

Різні варіанти концепції мітральєза в основному відрізнялися кількістю стовбурів і калібрами.

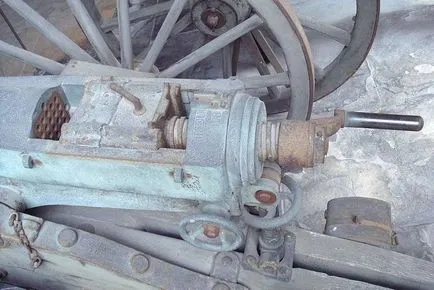

Казенна частина мітральєза Реффі

Боєприпаси й скорострільність

Залежність мітральєза від ручного заряджання означала, що скорострільність в більшій мірі залежить від майстерності операторів. Грамотно яку обслуговує мітральєза Реффі могла підтримувати скорострільність чотири залпи (100 куль на хвилину) під час звичайного ведення вогню і збільшувати скорострільність до п'яти залпів (125 куль) в хвилину в разі крайньої необхідності. Швидкість разряжания кожного індивідуального залпу (25 куль) контролювалася стрільцем за рахунок обертання невеликої кривошипної рукоятки з правого боку казенної частини. Іншими словами, 25 стовбурів знаряддя розряджалися не всі відразу, а у швидкій послідовності. Через свою велику масу (1500 фунтів) мітральєза Реффі НЕ відкочувалася тому під час стрілянини і, таким чином, не було необхідності перенацілювати її після кожного залпу. Відсутність відкату при стрільбі винахідник Реффі висував в якості значної переваги перед традиційною польовою артилерією. Кожна регулярна батарея мітральєза Реффі вибудовувалася в лінію з шести гармат, які стріляли більш-менш одночасно.

У мітральєза Реффі використовувався 13-мм патрон (.512 дюйма) центрального бою, створений винахідником Гопілля. Цей патрон був досить типовим по конструкції і відбивав на той час сучасний стан справ в області боєприпасів. Він був схожий на подовжений сучасний патрон для дробовика: центральне займання з латунним фланцем і темно-синім зміцненим картонним корпусом. Прискорення 13-мм (0,512 дюйма) пулі в паперовій гільзі масою 770 гран (50 грам) надавали 185 гран (12 грам) спресованого чорного пороху. Початкова швидкість становила 1560 футів / с (480 м / с), це було в три з половиною рази більше, ніж у куль для гвинтівок Шаспо або Дрейза. Безсумнівно, на той час це був найпотужніший патрон гвинтівочного калібру. З очевидних причин мітральєза Реффі ніколи не призначалася для стрільби набагато меншим 11-мм патроном Шаспо зі згоряє паперової гільзою.

13-мм патрони для мітральєза Реффі заряджалися у взаємозамінні сталеві затворні блоки (змінні Казенник) (на відміну від мітральєза Монтіньї, чиї боєприпаси утримувалися в пластинах за основу патрона). При стрільбі з мітральєза потрібно було мати в постійній готовності три затворів блоку: з одного стріляли, з другого за допомогою екстрактора витягували гільзи, а третій заряджали з одного, заздалегідь упакованого ящика з 25 патронами.

Таким чином, на відміну від сучасних кулеметів мітральєза Реффі рідко застосовувалася для рассеивающего вогню на ближній дистанції. Батареї з шести мітральєза були призначені для обстрілу цілей на дальностях не досяжна для піхотних гвинтівок Шаспо або артилерійської шрапнелі. Для виконання комплексних артилерійських завдань мітральєза часто розгорталися з більш старими «наполеонівськими» польовими гарматами з дульним заряджанням ( "canon obusier de 12" - гармата-гаубиця калібру 12 дюймів), використовуваними французькою армією під час франко-прусської війни.

Мітральєза найбільше відома своєю службою у французькій армії, але в дійсності вперше вона вступила в справу в Бельгії в 50-х роках 19 століття в якості стаціонарної установки для оборони кріпаків ровів. Це 50-ствольна зброя голчастого типу з паперовим патроном було створено капітаном Т. Фафшампсом. Надалі, після 1863 року, знаряддя було доопрацьовано. У ньому було залишено 37 стовбурів, введений 11 × 70ммR патрон центрального бою, а сама мітральєза був встановлена ​​на колісний артилерійський лафет. Ці доробки були проведені на фабриці Крістофа і Жозефа Монтіньї під Брюсселем, які мали бажання продавати нове озброєння іншим країнам Європи.

Застосування на полях битв
Франко-прусська війна (1870-71)

Мітральєза брали участь у багатьох бойових діях цієї війни, але невелика їх кількість сильно обмежувало їх ефективність. Їх неправильне застосування також створювало великі проблеми на поле бою. У той час як мітральєза були за своєю суттю точним озброєнням в балістичної сенсі, вони не могли досить швидко приводиться до нормального бою на великих дистанціях. Кожен 25-кульний залп був згрупований занадто щільно і не мав достатнього бічного розсіювання. Погіршувало становище справ наявність складного ударно-спускового механізму, який в руках недосвідчених розрахунків був вразливий для пошкоджень. Не раз надходили доповіді про те, що продукти згоряння чорного пороху (пороховий нагар) при тривалій стрільбі створювали труднощі при закриванні казенника.

Але були і приклади, коли мітральєза Реффі наносили значної шкоди противнику. Батарея мітральєза під командуванням капітана Барба в битві при Гравелот, швидко визначаючи дальність до цілі, кілька разів зривала масові атаки прусської піхоти. Пруссаки понесли величезні втрати в тій битві. Однак, після франко-прусської війни був зроблений висновок про те, що нарізну гвинтівку Шаспо завдала більших збитків пукраінскім військам, ніж мітральєза Реффі. Хоча під час війни налічувалося приблизно 100 000 гвинтівок Шаспо, тоді як мітральєза Реффі було менше 200 штук.

Були зроблені висновки про марність швидкострільного озброєння, оскільки воно не чинило достатнього впливу на хід бойових дій. Генерал армії Сполучених Штатів Вільям Хейзен, що вів спостереження за ходом бойових дій, зауважив, що: «Французька мітральєза не виправдала покладених на неї очікувань. Німці ставилися до неї з великим презирством, і вона навряд чи стане постійним зброєю військових ». Строго кажучи, залповое озброєння з ручним керуванням, до якого належить мітральєза Реффі, було технологічним тупиком, і незабаром було замінено повністю автоматичними кулеметами.

Після укладення перемир'я з Пруссією в травні 1871 року, останнім зареєстрованим застосуванням мітральєза Реффі став розстріл комунарів після придушення Паризької Комуни.

Досить велика кількість мітральєза Реффі французької армії (всього 268) вціліли в франко-пруській війні. Ще 122 мітральєза Реффі, захоплені в бойових діях, були продані Німеччиною назад Франції. Останні вцілілі мітральєза Реффі були прибрані з фортів східній Франції в 1908 році. Цей тип мітральєза часто плутають з іншими залповими гарматами ручного заряджання, наприклад бельгійської мітральєза Монтіньї або навіть кулеметом Гатлінга.

Вплив на подальший розвиток систем озброєння

Відразу після закінчення війни французи всі свої сили кинули на вдосконалення польової артилерії. Невдачі французької артилерії в минулу війну служили сильною мотивацією при розробці польового знаряддя де банжі (1877) і, в кінцевому рахунку, добре відомої польової гармати Canon de 75 modèle 1897. Нормальна скорострільність гармати становила 15 пострілів в хвилину, одне 75-мм гармата за одну хвилину могло доставити 4350 летальних кульок на дальність до 6 км. Зі своїми 75 кулями в хвилину і дистанцією 2 км мітральєза Реффі тут сильно поступалися. Історія показала, що за наступні тридцять років ефективність систем озброєння збільшилася в сотні разів.

У період з 1871 року і до кінця 19 століття багато європейських армії прийняв на озброєння безліч нових ручних кулеметів європейського і американського походження. Було закуплено велику кількість кулеметів Гатлінга, широко застосовувалися в колоніальних війнах в Африці, Індії і Азії.

У 90-х же роках європейські армії почали замінювати свої ручні кулемети автоматичними, наприклад, кулеметом Максима, кулеметом Кольт-Браунінга M1895, і в 1897 кулеметом Хотчкіса. Під час Першої світової війни, що почалася в 1914 році, це озброєння стало універсальним і широко поширеним.

Сучасне використання терміну мітральєза

У французькій мові кулемет так і називається - мітральєза. Це слово стало прозивним після прийняття на озброєння мітральєза Хотчкіса в 1897 році. Наприклад, назва 5,56-мм кулемети НАТО FN Minimi походить від терміна Mini-Mitrailleuse - «невеликий кулемет».

Похідні французького слова «mitrailleuse» використовуються в голландському, норвезькою мовами. Споріднені слова для позначення кулеметів є в португальському, турецькою, італійською та деяких інших мовах.

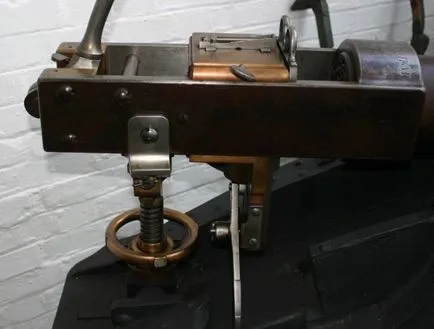

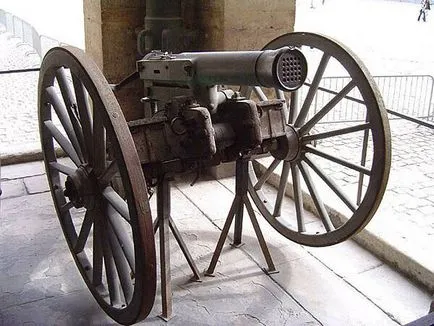

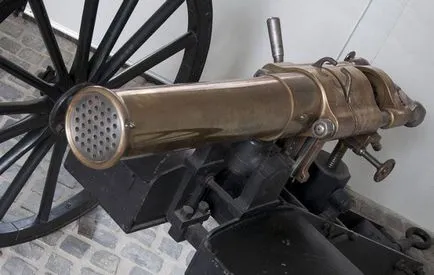

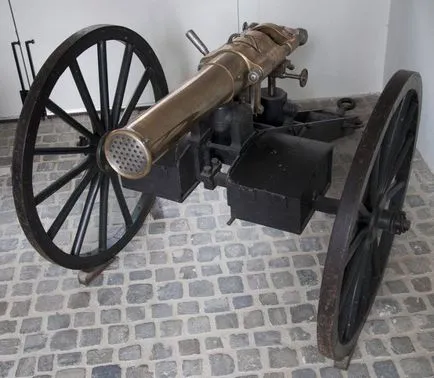

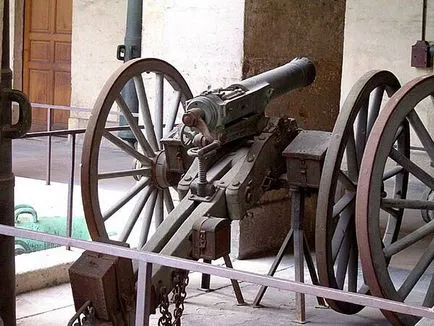

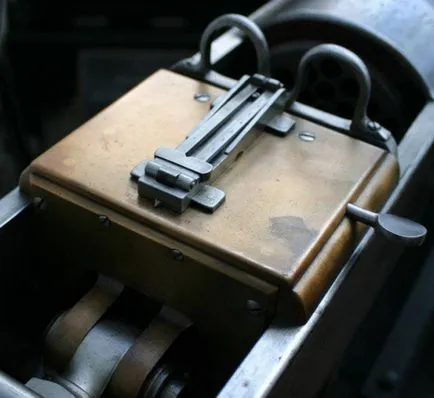

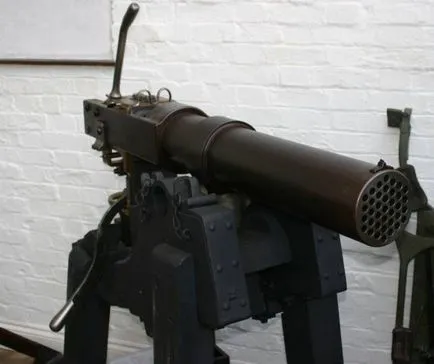

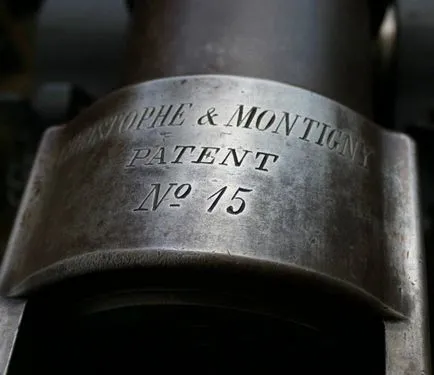

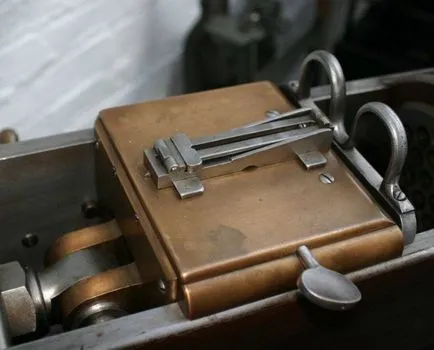

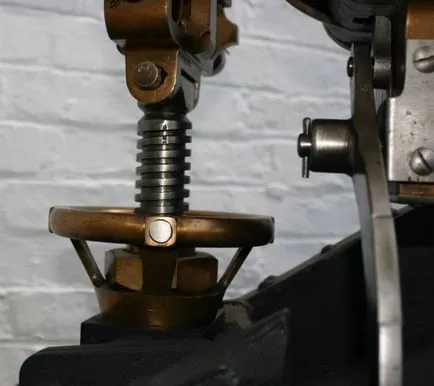

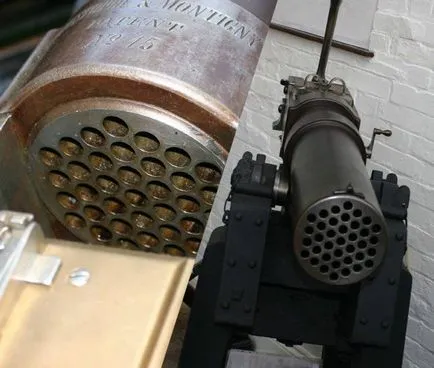

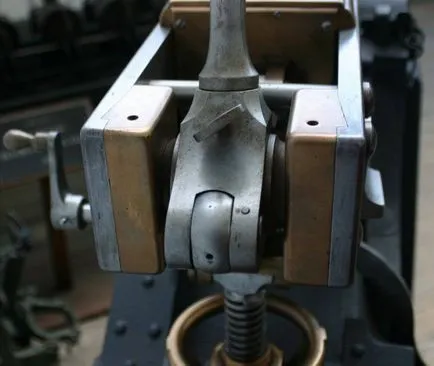

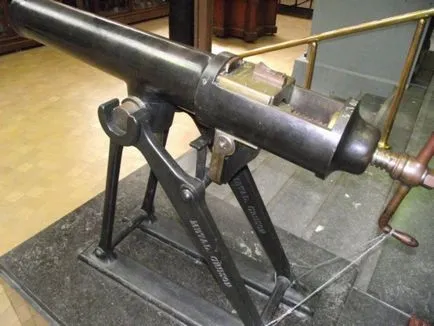

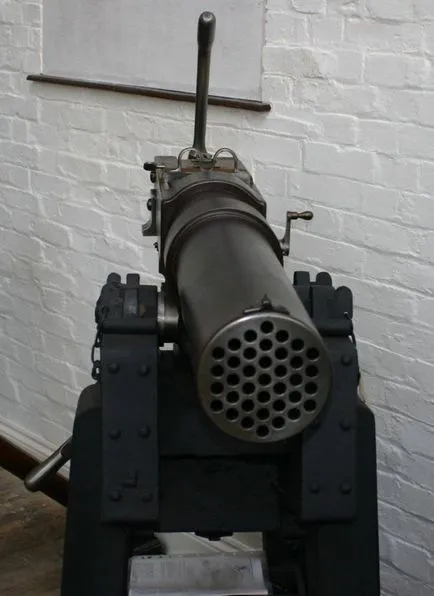

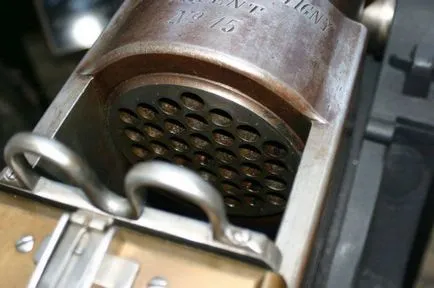

Ближні плани мітральєза різних конструкцій
