Що таке матричні логічні схеми?

Це спеціальні комутаційні схеми з багатьма входами і виходами, причому на входах можуть виникати все комбінації станів, але тільки на одному з виходів може з'явитися сигнал, який є відгуком на заздалегідь певну комбінацію вхідних станів. Часто застосовуються діодні матричні схеми, які використовуються в якості декодерів або інакше дешифраторів наприклад для перетворення інформації з одного коду (двійкового) в інший (десятковий).

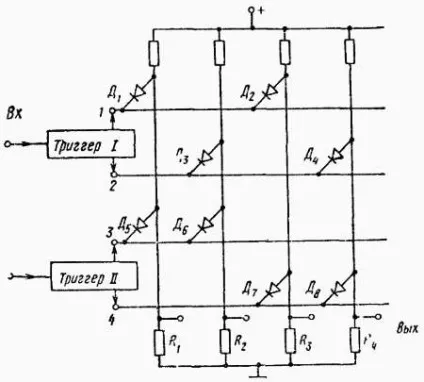

Принцип дії матричної схеми полягає в тому, що стан на окремих входах впливає на зміщення діодів, підключених в матричної схемою до цих входів. Залежно від цього зміщення окремі діоди відкриті або закриті, що безпосередньо впливає на вихідні сигнали на окремих виходах. Розглянемо це на прикладі матричної схеми, зображеної на рис. 12.14.

Діоди управляються тригерами, які на одному виході дають напругу, що дозволяє відкриватися диодам, підключеним до цього виходу, а на іншому виході - напруга, що замикає діоди, з'єднані з другим виходом. Якщо прийняти, що відкриті діоди Д3 і Д4. з'єднані з виходом 2 тригера I. і діоди Д7 і Д8. з'єднані з виходом 4 тригера II. то закриті діоди Д1 і Д2. з'єднані з виходом 1 тригера I. а також діоди Д8 і Д6. з'єднані з виходом 3 тригера II. Провідні відкриті діоди викликають закорочування вихідних резисторів, з'єднаних з цими діодами, т. Е. В даному випадку закорочування резисторів R2, R3. R4. Отже, вихідний сигнал з'являється лише на резисторі R1. не має з'єднання з жодним з відкритих діодів. Коли стан тригерів таке, що зміщення в напрямку пропускання діє в точках 1 і 4. а зміщення в напрямку замикання - в точках 2 і 3. то вихідний сигнал матричної схеми з'являється тільки на резисторі R2.

Можливі ще випадки, коли вихідний сигнал з'являється тільки на резисторі R3 або R4. Таким чином, кожній з можливих комбінацій вхідних сигналів відповідає лише один вихідний сигнал, що з'являється на іншому виході. На цьому принципі, використовуючи, наприклад, на вході матричної схеми чотири тригери, стан яких представляють виконавчі цифри, можна отримати сигнали, придатні для управління індикаторами, що представляють даний двійковечисло в десяткового формі.
