Компас - це кутомірний прилад, який служить для вимірювання магнітних азимутів на місцевості (не на папері, що не на карті, а в просторі).

Компаси бувають різної конструкції, але найбільшого поширення в нашій країні має компас, сконструйований в минулому столітті українським військовим топографом капітаном Петром Адріановим. Цей компас так і називається - компас Адріанова. Раніше ці компаси цілком виготовлялися з металу (з латуні), а тепер робляться з пластмаси.

Компас Адріанова (рис. 60) складається з п'яти частин:

1) корпус компаса;

2) визирное кільце;

3) магнітна стрілка;

4) лімб (циферблат);

Круглий чорний пластмасовий корпус (дно компаса) служить для то го, щоб з'єднувати і закріплювати всі інші частини. Знизу в самому центрі корпусу в нього вправлена ​​коротка сталева голка. на яку насаджується стрілка. Збоку є два прорізи (вушка) для протягування ремінця, яким компас, як годинник, затягується на руці, або шнурка, на якому компас можна вішати на шию. Ще одна проріз - збоку, через неї проходить пружинка замку стрілки.

По верхньому краю йде паз з латунними пружинками, за допомогою яких до корпусу кріпиться і на ньому обертається визирное кільце.

Візирне кільце (рис. 61) з вправленим в нього склом має по верхньому краю два виступи - вічко і мушку, під якими з внутрішньої сторони кільця під склом розташовані два трикутних виступу, покритих світиться в темряві складом. Ці виступи-покажчики при поворотах візирного кільця показують на шкалі компаса (на лімбі) відлік в градусах.

Найголовніша частина компаса - магнітна стрілка. Вона вирізається з тонкої сталевої пластинки і у компаса Адріанова має особливу форму (рис. 62). Північний кінець стрілки теж покритий світиться в темряві складом.

Щоб стрілка легко оберталася на голці, в центрі її в спеціальній латунної оправі ( «чашечці») є крихітний камінь-кришталик для зниження гальмівної дії обертових деталей.

Цей кришталик у стрілки компаса має з нижньої сторони конусообразное поглиблення, вершиною якого стрілка спирається на голку і обертається на ній. Тут - найніжніше місце у компаса, воно найчастіше може виявитися пошкодженим (обламати вістрі голки, тріснув кришталик) і тоді компасом користуватися не можна.

Четверта частина, лімб компаса, являє собою біле кільце з поділами - рисками, точками і трикутничками (рис. 63). Лімб нагадує азимутальное кільце.

На лімбі є один довгий покритий світиться складом (світло-масою) штрих - це нульштріх лімба, тобто початок відліку поділок на лімбі. Ще є три світяться в темряві точки і букви над ними; точка В - схід, точка Ю - південь, точка 3 - захід. Якщо порахувати всі ділення на лімбі компаса Адріанова. то їх виявиться 120 штук. А ми знаємо, що в окружності горизонту 360 градусів. Отже, одну поділку лімба компаса Адріанова одно не одному, а трьом градусам. Через кожні 15 ° налімбі замість рисочки варто трикутничок, і над ним надруковані цифри - кількість градусів від нуля. Коли ми повертаємо визирное кільце, то покажчик азимутів, розташований під мушкою, встане у того чи іншого розподілу лімба, і неважко підрахувати, на якому градусі стоїть вказівник, тобто який кут від півночі він показує.

Визначте на наведеному малюнку (рис. 63), на якому градусі стоїть вказівник мушки.

Остання п'ята частина компаса - зажим (аретир) являє собою пружну металеву пластинку зігнуту навпіл. Коли ми висуваємо її назовні через щілину в корпусі, обидва кінці пластинки стискаються і звільняють стрілку компаса; при цьому вона своїм кришталиком «сідає» на голку.

Коли ж ми, навпаки, всувають затиск всередину компаса - пелюстки пружинки розчепірюються, знімають стрілку з голки і притискають її до скла: компас закритий, стрілка не діє.

Останні роки майже всі туристи використовують рідинний компас, з яким працювати набагато легше і зручніше. Стрілка такого компаса поміщається в герметичній капсулі, наповненою спеціальної незамерзаючої рідиною. Рідина скорочує коливання стрілки щодо лінії північ-південь до декількох секунд. Рідинний компас, на відміну від компаса Адріанова, постійно готовий до роботи.

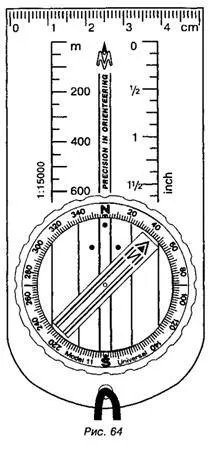

Спортивне орієнтування. яке часто використовують туристи на зльотах, до компасу висуває підвищені вимоги. Стрілка повинна встановлюватися за мінімальний час і спортсмен повинен використовувати компас на бігу. Такими характеристиками володіють компаса компанії «Московський Компас». На малюнку 64 представлена ​​одна з моделей цієї компанії - модель 11С «Універсал». Ми бачимо прямокутну плату з нанесеними червоними лініями для взяття азимута і різними шкалами. У ній вільно обертається колба з яскравою червоно-білою стрілкою з літерою N на північному кінці. У цьому компас застосована двухопорного конструкція стрілки. Сильний магніт НЕ розмагнічується згодом. Цей компас має дуже високі характеристики по швидкості і стабільності стрілки. Для взяття азимута використовується також цифровий лімб колби з ціною поділки два градуси і кілька паралельних ліній на дні колби. Компас закріплюється на зап'ясті або вішається на шию за допомогою шнура. Плата і колба виконані з ударопрочних матеріалів і розраховані на роботу в жорстких кліматичних умовах (-20- + 50 ° С).

Крім класичної прямокутної форми плати існують плати на палець.

Для більш детального читання карти плати можуть включати збільшувальні лупи.

Компас вимагає дбайливого поводження з собою. Треба запам'ятати п'ять правил поводження з компасом:

1. Треба берегти компас від ударів, особливо рідинної, корпус якого має форму пластини і тому дуже крихкий.

2. Коли черговий провідник не працює з компасом, він повинен тримати стрілку закритою (для компаса Адріанова).

3. Треба берегти компас від пилу і вологи.

4. Небезпечно для стрілки компаса сусідство великих сталевих і залізних предметів (сокира, пила).

5. Краще носити компас на шнурку на шиї і заправляти його в моменти, коли він не потрібен, в кишеню куртки або просто за пазуху.
