Схема простого лампового приймача

СХЕМА ПРОСТОЇ лампового приймача

На сторінках нашого сайту вже багато разів піднімалася тема лампових саморобних підсилювачів звуку, і для тих, хто хоче продовжити знайомство з радиолампами, ми підготували цікаву схему приймача діапазону КВ. Цей радіоприймач дуже чутливий і досить селективний для прийому короткохвильових частот по всьому світу. Одна половина лампи 6AN8 служить як підсилювач РЧ, а інша - як регенеративний приймач. Приймач призначений для роботи з навушниками або як тюнер, з подальшим окремим підсилювачем НЧ.

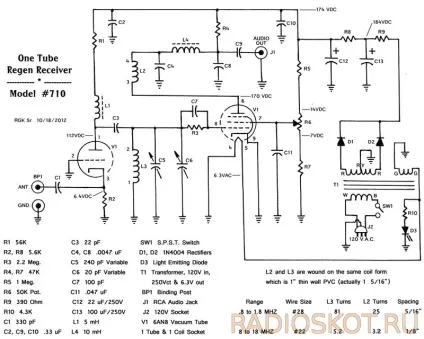

Схема приймача на одній лампі

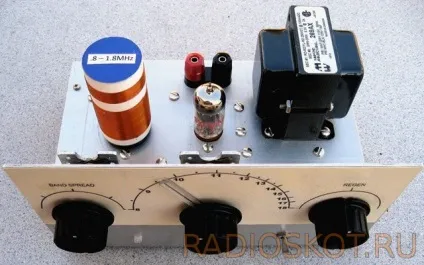

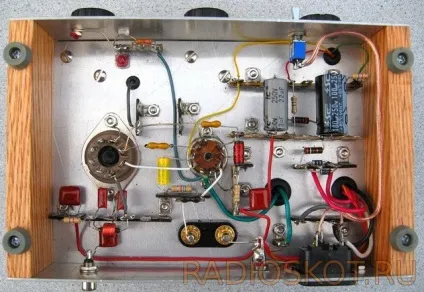

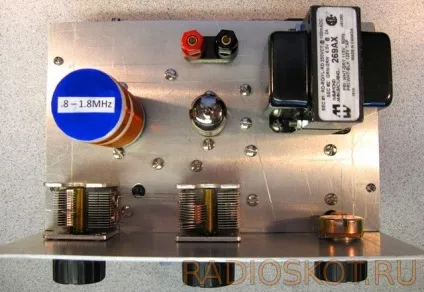

Для корпусу беріть товстий алюміній. Шкали надруковані на аркуші товстої глянцевого паперу, а потім приклеєні до передньої панелі. Моточні дані котушок вказані на схемі, там же і діаметр каркаса. Товщина дроту - 0,3-0,5 мм. Намотування виток до витка.

Для блоку живлення радіо вам потрібно знайти стандартний трансформатор від будь-малопотужної лампової радіоли, що забезпечує приблизно 180 вольт анодного напруги при струмі 50 мА і 6,3 У напруження. Не обов'язково робити випрямляч з середньою точкою - вистачить звичайного мостового. Розкид напруги допустимо в межах + -15%.

Налагодження та усунення несправностей

Налаштуйтеся на бажану станцію за допомогою змінного конденсатора С5 приблизно. Тепер конденсатором C6 - для точної настройки на станцію. Якщо ваш ресівер не буде нормально приймати, то або змінювати значення резисторів R5 і R7, які формують через потенціометр R6 додаткову напругу на 7-му виведення лампи, або просто поміняти місцями підключення контактів 3 і 4 на котушці зворотного зв'язку L2. Мінімальна довжина антени буде близько 3-х метрів. Зі звичайною телескопічною приймати буде слабенько.
