Схема підключення узо в однофазної мережі із заземленням і без землі

Пристрій захисного відключення убезпечить електропроводку в приватному будинку або квартирі від струмів витоку, але в той же час не захистить дроти від короткого замикання і перевантажень електромережі. Саме тому даний виріб встановлюють разом з автоматичним вимикачем. Далі ми розглянемо, як правильно зробити схему підключення однофазного ПЗВ до мережі з заземленням і без нього!

Найкраще здійснювати монтаж вироби після електричного лічильника, але перед автоматом.

До Вашої уваги 4 типових схеми підключення ПЗВ в однофазної мережі.

Підключення одного загального АВДТ:

Схема монтажу декількох пристроїв захисного відключення на кожну групу:

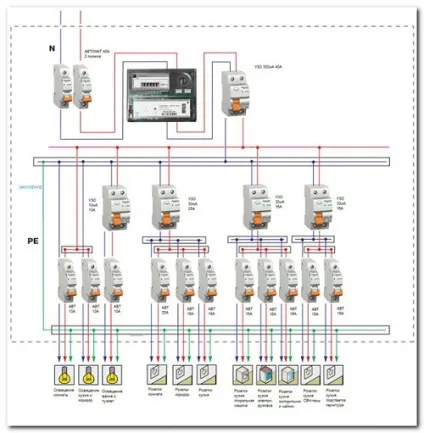

Підключення декількох пристроїв захисного відключення разом з вступним АВДТ:

Монтаж в двухпроводной мережі (без заземлення):

Врахуйте, що підключати апарат потрібно зверху, остання картинка надана тільки для наочності, щоб ви розуміли, як монтується УЗО в мережі без заземлюючого провідника. Також зверніть увагу на те, що кожен з варіантів має наступну послідовність під'єднання елементів: вступної автомат - лічильник - УЗО. Така схема підключення ПЗВ максимально захищає Вашу електропроводку від всіх видів загроз.

Також хотілося надати Вам пару рекомендацій щодо складання даної схеми:

• Якщо проводка в приватному будинку або квартирі буде включати в себе не один потужний електроприлад, то краще для кожної групи провідників встановити за окремим пристрою захисного відключення. Такий варіант дозволить контролювати кожен прилад окремо і в свою чергу при неполадках відключати електроенергію не у всій електромережі, а тільки в певному місці.
• Якщо електромережу буде простий, без потужної побутової техніки, то краще використовувати установку дифавтомати. Даний апарат одночасно захищає мережу не тільки від струмів витоку, але і від КЗ разом з перевантаженнями (функції АВ).

Ось і все, що хотілося розповісти про схеми підключення ПЗВ в однофазної мережі із заземленням і без так званої «землі». Сподіваємося, що дані проекти були для Вас корисними і зрозумілими!
