Привіт, шановні Новомосковсктелі і гості сайту «Нотатки електрика».

У статті про підключення сучасних електричних плит я говорив, що звичайні побутові розетки на 16 (А) при цьому не підійдуть.

Потрібні силові однофазні або трифазні розетки, в залежності від моделі плити і електропостачання Вашого будинку.

І сьогодні я хотів би зупинитися більш докладно на силовий трифазної розетки ССІ-125 від IEK.

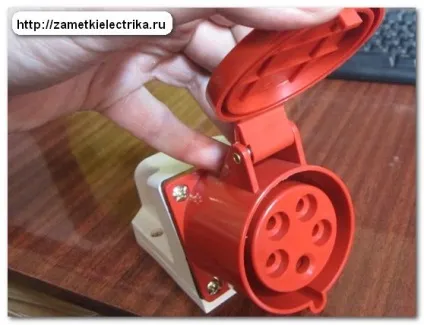

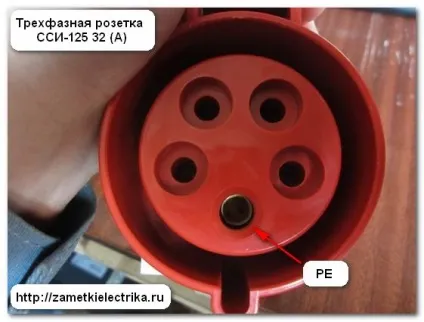

Ось її зовнішній вигляд.

Для початку розшифруємо абревіатуру ССІ-125:

C - силовий
З - з'єднувач
І - ІЕКовскій
1 - розетка стаціонарна відкритої установки
2 - номінальний струм 32 (А)
5 - кількість полюсів 3P + N + PE

А ось її інші технічні характеристики:

робоча напруга 380 (В)
становище заземлюючого контакту (ключ) на 6 (ч)
ступінь захисту IP44
температура експлуатації -25 ° С до + 40 ° С

Габаритні розміри: 153 (L) x105 (H) x70 (D) (мм).

Установка трифазної розетки ССІ-125 виконується відкрито за допомогою 4 кріпильних отворів.

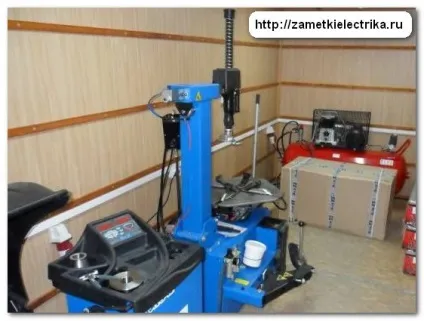

Такі ж трифазні розетки ми встановлювали в приміщенні шиномонтажу для підключення компресора, італійського шиномонтажного і балансувального верстатів на 380 (В).

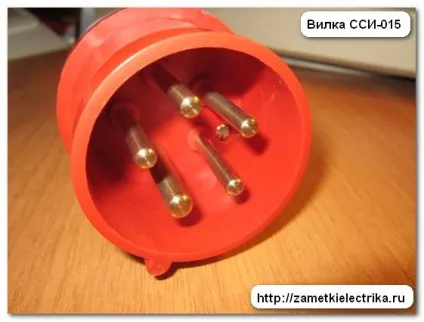

Тільки трифазні розетки були на 32 (А), а на 16 (А) - ССІ-115. Вона теж є 5-контактної (5-полюсной). Для цих трифазних розеток ми використовували силові переносні вилки ССІ-015 з номінальним струмом на 16 (А).

Трифазні розетки і вилки можна використовувати при підключенні будь-трифазного навантаження - це можуть бути різні верстати, промислові вентилятори, електричні калорифери, теплові електричні гармати, електричні печі і плити, бетономішалки, насоси та багато іншого. У нашому прикладі у розетки ССІ-125 струм навантаження обмежується до 32 (А), а взагалі в асортименті є трифазні розетки, і на 63 (А), і навіть на 125 (А), приміром, ССІ-135 і ССІ-145, відповідно.

Кілька слів про переваги ССІ.

Корпус розетки зроблений з термостійкого і самозагасаючого матеріалу. Кришка захищає від всіляких забруднень, запиленість і попадання вологи. Тому ступінь захисту у неї визначена, як IP44.

Для вводу живильного кабелю є спеціальний пластиковий манжет, в якому необхідно вирізати або просвердлити отвір під необхідний діаметр кабелю. Манжет виконаний з пластика, а для кращого ущільнення бажано б використовувати гумові ущільнення.

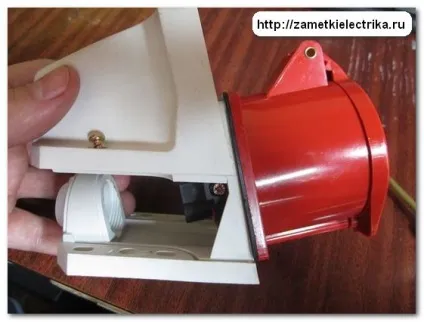

Щоб дістатися до клемника, потрібно відкрутити шурупи з кожного боку корпусу. До речі, всі кріпильні шурупи і сполучні гвинти в даній розетці покриті нікелем для захисту від впливу корозії.

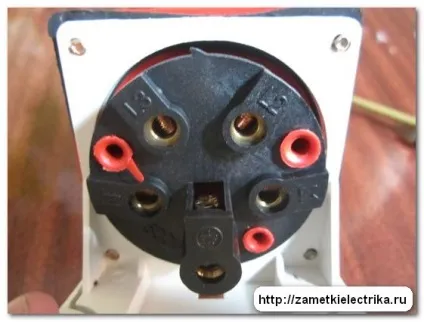

Ось ми добралися і до клем. Усі струмопровідні частини розетки виконані з латуні.

Клеми відокремлені від зовнішнього навколишнього середовища гумовим (еластомерним) сальником.

На силовий вилка має пластиковий тримач (шип).

Коли вилка вставлена в розетку, тобто коли роз'єм знаходиться в зборі, то цей власник фіксує кришку, тим самим захищаючи роз'єм від випадкового і несанкціонованого роз'єднання.

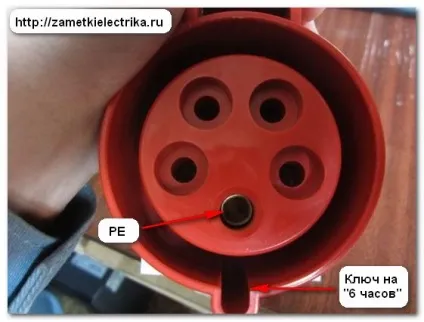

Підключення вилки в розетку відбувається тільки в одному просторовому положенні, яке і визначається за допомогою ключа (6 год) і положення заземлюючого контакту РЕ.

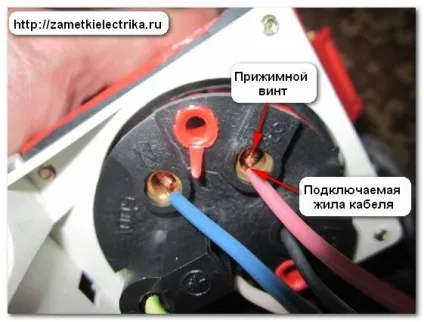

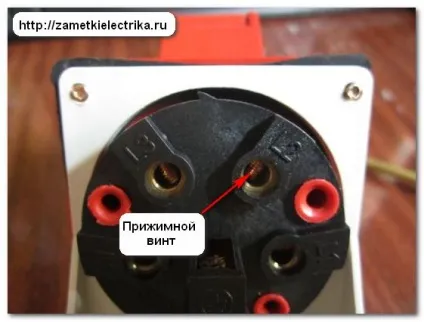

Недолік, який відразу впадає в око - це спосіб з'єднання жив кабелю, що підключається до самій розетці. З'єднання виконується за допомогою одного притискного гвинта (крім клеми РЕ - у неї два гвинта).

Це з'єднання вкрай не надійне - маленька площа контакту, а також при сильному затягуванні гвинта можна зробити насічку на жилі та згодом вона може зламатися.

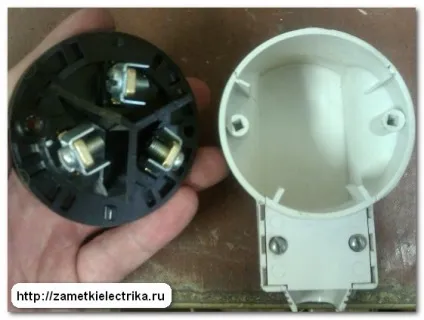

Ось приклад, правда з алюмінієвими проводами.

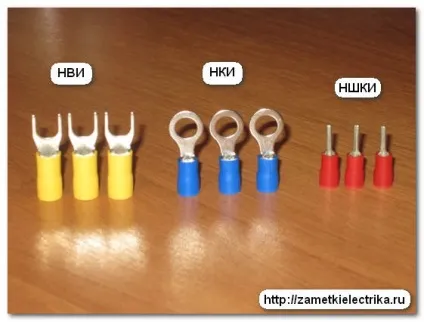

Я вважаю, що при струмі 32 (А) має бути більш надійне з'єднання наприклад, притискна пластина, як в автоматах, а ще краще гвинтове з'єднання, як в однофазної розетки В32-001 на 32 (А) - воно мені більше вселяє довіру, особливо якщо під затиск вставити не просто спустошену жилу, а зробити окольцеваніе.

Схема підключення трифазного розетки

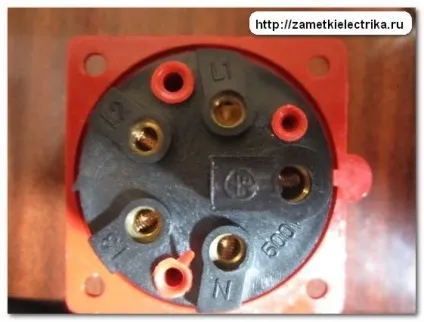

У розетки ССІ-125 є 5 клем із позначеннями: L1, L2, L3, N і PE. Так що переплутати тут що-небудь при підключенні дуже важко.

До клем L1, L2, L3 підключаються фазні провідники відповідних фаз - А, В і С, до клеми N - робочий нульовий провідник N, а до клеми РЕ - захисний провідник РЕ.

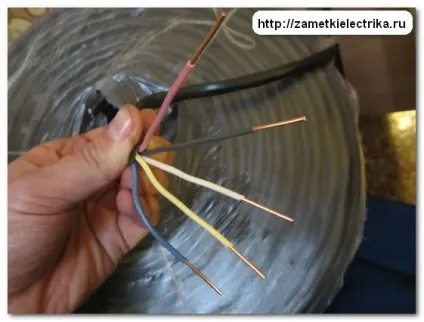

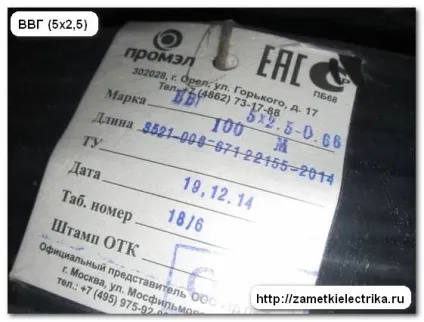

Ось, наприклад, мідний кабель ВВГ (5х2,5).

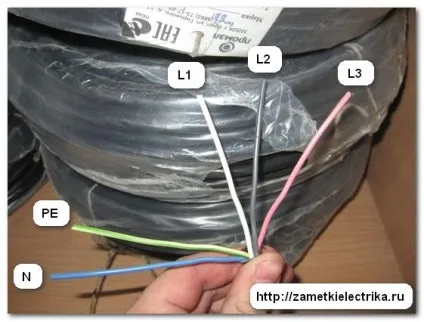

Як фазних провідників беремо білу (L1), чорну (L2) і рожеву (L3) жили, як нуля - синю (N), а в якості РЄ - жовто-зелену (PE).

Зачистили ізоляцію жил кабелю. І тому я користуюся вже улюбленими мені кліщами Кніпекс 12 40 200.

Підключаємо жили кабеля до відповідних клем розетки. Як я говорив вище, клема РЕ має два притискних гвинта, в зв'язку з цим жилу РЕ потрібно зачищати трохи більшої довжини, ніж фазні.

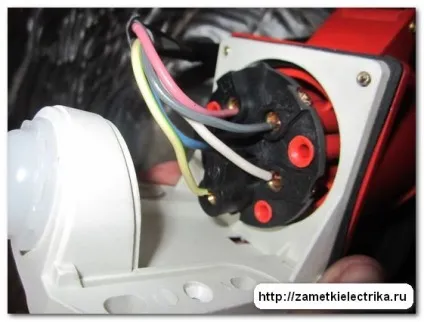

Ось що вийшло.

Якщо за допомогою трифазної розетки Вам необхідно з'єднати електродвигун, то фази А, В і С потрібно підключити до клем L1, L2, L3 відповідно, а до РЕ - захисний провідник РЕ (заземлення). Клема N в такому випадку залишиться вільною - не під'єднані.

P.S. З власного досвіду скажу, що розглянуті силові розетки і вилки досить зручні в експлуатації. Ось якби доопрацювати спосіб з'єднання жив, то до зручності я додав би ще практичність і надійність. Дякуємо за увагу.
