Схема підключення гідроакумулятора для систем водопостачання
Система водопостачання приватного будинку просто зобов'язана бути надійною і забезпечувати будинок водою безперебійно при будь-яких кліматичних умовах. З горем навпіл це виходить у централізованій системі водопостачання і там, де є можливість до неї підключитися, приватники забезпечені водою цілий рік. У тих же випадках, коли такої можливості немає, доводиться влаштовувати систему водопостачання своїми руками, а схема підключення елементів системи залежить від маси факторів.
Призначення сучасного гідроакумулятора
Довговічність, економічність і безперебійність роботи системи водопостачання цілком залежать від схеми підключення. Одним з основних елементів системи вважається гідроакумулятор. Від правильності вибору схеми його обв'язки і буде залежати працездатність всього комплексу. Основне завдання гідроакумулятора - сприяти стабільності подачі води, стабільності тиску води в системі і забезпечення необхідного резервного обсягу води, в залежності від моделі та типу пристрою.

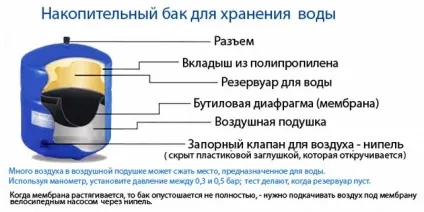

В принципі, все гідроакумулятори влаштовані однотипно. Їх робота побудована на взаємодії стисненого повітря і води. Стиснене повітря чинить тиск на масу води за допомогою гумової мембрани, тим самим підтримуючи необхідний його рівень у всій системі. Це може стати в нагоді тоді, коли бувають перебої з електроенергією або тимчасової недієздатністю водяного насоса, коли тиск в системі нестабільно.
Види і бренди гідроакумуляторів
Схема підключення гідроакумулятора для систем водопостачання безпосередньо залежить від типу гідроакумулятора, тому ми просто зобов'язані розглянути їх хоча б схематично. Незважаючи на практично однаковий принцип дії, все гідроакумулятори можуть мати деякі особливості конструкції, прямо впливають на їх фізичне розташування і, як наслідок, на схему підключення:
- гідроакумулятори, які розташовані горизонтально, в обов'язковому порядку обладнуються клапаном для стравлювання повітря і вентилем для зливу води;
- якщо гідроакумулятор використовується в окремій схемі для забезпечення будинку питною водою, в цьому випадку мембрани виконують з хімічно нейтрального каучуку;
- гідроакумулятор для опалення повинен бути укомплектований розширювальним бачком.

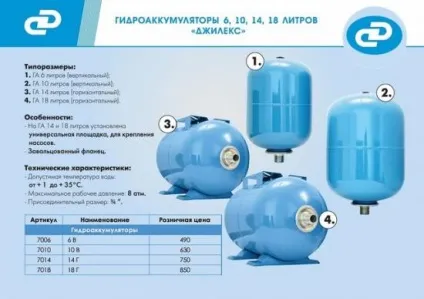

А ось тип розташування гідроакумулятора якраз безпосередньо залежить від типу насоса, що подає воду. Так, горизонтальні моделі в основному використовуються для виносних, зовнішніх насосів, а в парі з зануреними працюють вертикальні гідроакумулятори. З вітчизняних виробників гідроакумуляторів самим затребуваним, але не найякіснішим вважаються гідроакумулятори Джілекс, а з європейських брендів - Рефлекс і Цільмет.
функції гідроакумулятора
Необхідно торкнутися також основних функцій гідроакумулятора більш детально, тоді схеми підключення і необхідність в кожній з них будуть набагато ясніше.
- Стабілізація тиску в системі водопостачання. Тиск створює насос, а гідроакумулятор грає роль конденсатора в електричному ланцюзі. Він накопичує воду, але видає її строго під зазначеним тиском, незалежно від того, який тиск при цьому створює гидронасос і якого він типу. Це подовжує ресурс дорогого насоса, тому що йому не потрібно включатися і вимикатися кожен раз, коли користувач відкриває кран.
- Акумуляція, накопичення мінімального запасу води на випадок перебоїв з енергопостачанням. Залежно від моделі гідроакумулятора, він може накопичувати певну кількість води і працювати деякий час в автономному режимі, без участі насоса. Мінімальний обсяг аварійного гідроакумулятора - 100-120літров.
- Випередження і демпфірування гідроудару. Дуже корисна функція гідроакумулятора. Справа в тому, що при відносно нестабільній напрузі в мережі, може виникнути ситуація, коли електродвигун насоса різко підвищить тиск в системі, що може привести до виходу з ладу побутових приладів, підключених до системи водопостачання та опалення. Гидроаккумулятор виключає скачки тиску і виникнення гідроудару.
Схема підключення гідроакумулятора до насосів
Залежно від типу насоса, як ми вже говорили раніше, схеми підключення гідроакумулятора до насосів можуть бути різними. Коротко розглянемо основні з них.

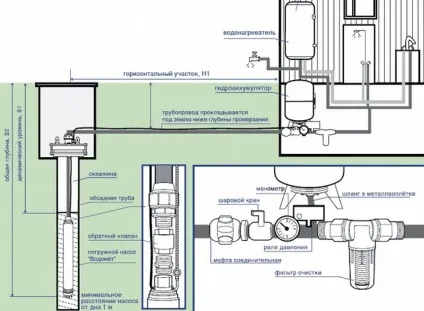

- Схема підключення глибинного насоса і гідроакумулятора передбачає установку гідроакумулятора після насоса. При цьому обов'язковою буде установка зворотного клапана, щоб вода під створеним в пристрої тиском, що не виштовхувалася назад в свердловину. Обсяг гідроакумулятора обчислюється, виходячи з рівня споживання води. Середня кількість включень насоса по паспорту - близько 10, тому спираючись на ці дані вибирають гідроакумулятор відповідного обсягу.

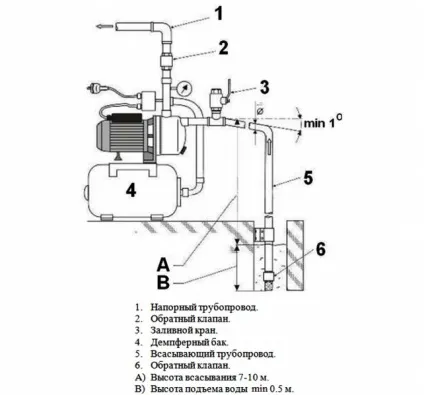

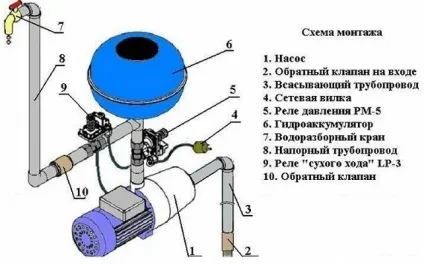

- Поверхневий насос з гідроакумулятором підключаються трохи інакше. З точністю до навпаки. Вода, всмоктується насосом, проходить спочатку через накопичувальну ємність, після чого подається споживачеві. Така схема підключення дозволяє регулювати нижній поріг тиску і верхній. Щоб їх знати, потрібно в кожному конкретному випадку відштовхуватися від середнього тиску системи, яке диктується приладами і кількістю точок споживання. У цьому ланцюзі необхідно враховувати схему підключення реле тиску гідроакумулятора, на якому і виставлені прикордонні параметри.
- Крім цих схем, існують ще схеми підключення гідроакумулятора в складі насосної станції, з підвищувальні насосом, а також схема підключення для пристрою системи опалення. Розрізняються вони незначно, в основному наявністю додаткових елементів, таких як розширювальний бак, додаткові електронні клапани і регулятори.
Знаючи ці схеми, хоча б у загальних рисах, можна забезпечити свій будинок водою круглий рік і на стабільно високому рівні. Головне, правильно вибрати хороший гідроакумулятор.
