Пристрій перевірки оптореле своїми руками

Днями мені знадобилося перевірити оптореле в великих кількостях. Зібравши даний тестер твердотільних реле за пів години, з мінімуму деталей, я заощадив велику кількість часу на перевірку оптопар.

Багатьох початківців радіоаматорів цікавить як перевірити оптопару. Таке питання може виникнути від незнання пристрої даної радіодеталі. Якщо розглядати поверхні, то твердотельное оптоелектронні реле складається з вхідного елемента - світлодіода і оптичної розв'язки, яка перемикає ланцюг.

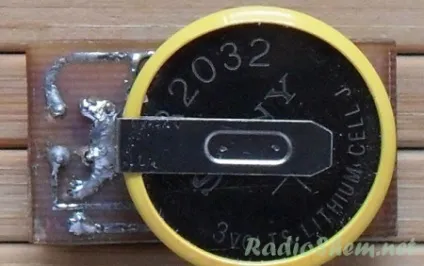

Дана схема для перевірки оптопари до елементарного проста. Вона складається з двох світлодіодів і джерела живлення 3в - батарея CR2025. Червоний світлодіод виконує роль обмежувача напруги і, одночасно, є індикатором роботи світлодіода оптопари. Зелений світлодіод служить для індикації спрацьовування вихідного елемента оптопари. Тобто якщо обидва світлодіода світяться, то перевірка оптопари пройшла успішна.

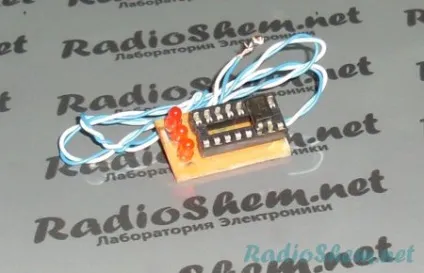

Процес перевірки оптореле зводиться до установки його у відповідній частині панелі. В даному тестері твердотільних реле можна перевіряти оптопари в корпусі DIP-4, DIP-6 і здвоєні реле в корпусі DIP-8.
Нижче наводжу місця положення оптореле в панельках тестера і світіння світлодіодів відповідні їх працездатності.
